उत्पाद विवरण:
|
| मानक दर: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 जीबीपीएस | डिस्प्ले में छवि रिज़ॉल्यूशन की सुविधा है: | 1024 X 768 पिक्सल |
|---|---|---|---|
| नमूना चैनलों की संख्या: | 4: 10G कम दर एकल मोड/मल्टी-मोड, 10G उच्च दर एकल मोड/मल्टी-मोड | लंबवत संकल्प: | 14-बिट |
| समय अंतराल सटीकता (घबराहट मोड): | 0.25पीएस | ट्रिगर कटऑफ: | ±1.5V: 5ms से 100ms तक समायोज्य |
| प्रमुखता देना: | मल्टी मोड ऑप्टिकल ऑसिलोस्कोप,ऑप्टिकल ऑसिलोस्कोप,10जी फुल रेट ऑप्टिकल ऑसिलोस्कोप |
||

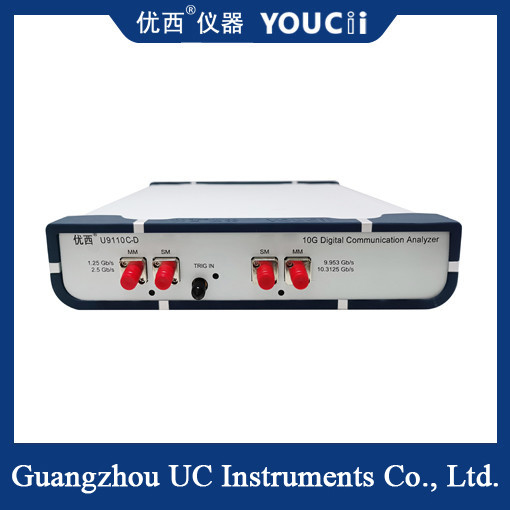

10G पूर्ण दर एकल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप
उत्पाद का परिचय:
U9110C-D 10G फुल रेट है, सिंगल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप का समर्थन करता है, यह उवेस्ट इंस्ट्रूमेंट द्वारा लॉन्च किया गया नवीनतम डिजिटल संचार विश्लेषण समाधान है।यह ऑप्टिकल संचार उपकरणों के निर्माण के लिए एक आदर्श माप उपकरण प्रदान करता है.
U9110C-D डीसीए माप के परिणाम न केवल कच्चे डेटा हैं, बल्कि समय और आयाम के साथ हिस्टोग्राम, मास्क परीक्षण, सांख्यिकीय परीक्षण आदि भी हैं।यह संचार संकेतक परीक्षण सेटिंग्स का एक सेट प्रदान करता है, जिसमें अंतराल अवधि, वृद्धि समय, गिरावट समय, क्रॉस प्रतिशत, विलुप्त होने का अनुपात, जिटर और आयाम माप शामिल हैं। इसमें एसडीएच/सोनैट, गीगाबिट ईथरनेट के लिए मास्क परीक्षण,और अन्य मानक एकल अनुपालन परीक्षण.
फ़ंक्शन का परिचयः
1स्वचालित आईटीयू/एएनएसआई मास्क परीक्षण
2पीसी ईथरनेट संचार सॉफ्टवेयर पर आधारित उपयोगकर्ता संचालन और ग्राफिक डिस्प्ले इंटरफ़ेस
3मॉड्यूलर संरचना, त्वरित नमूनाकरण दर
4उच्च निष्ठा संकेत (जिटर < 0.1ps, आरएमएस-सामान्य)
ऑप्टिकल ऑसिलोस्कोप का व्यापक रूप से उच्च गति संकेत का पता लगाने में उपयोग किया जाता है, जैसे संचार उपकरण, रेडियो उपकरण, अर्धचालक चिप्स और कंप्यूटर बैंडविड्थ परीक्षण। इसके अलावा,ऑप्टिकल ऑसिलोस्कोप का उपयोग अन्य भौतिक परिमाणों को मापने के लिए भी किया जा सकता है, जैसे थर्मल विस्तार, विस्थापन आदि।
उत्पाद विनिर्देश:
|
मॉडल |
यू9110C-D |
|
मानक दर |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
माप सटीकता टेम्पलेट सहिष्णुता(मार्जिन) |
±3 % |
|
प्रदर्शन विशेषताएं छवि संकल्प |
1024 x 768 पिक्सेल |
|
डिजिटल माप प्रणाली |
एक ऑप्टिकल चैनल माप का समर्थन करता है और प्रति सेकंड तीन बार वैकल्पिक माप को ताज़ा करता है |
|
सिग्नल अधिग्रहण मोड |
नमूनाकरण (सामान्य), लिफाफा, औसत |
|
आरएमएस शोर |
0.25mV |
|
नमूनाकरण चैनलों की संख्या |
4: 10G कम दर एकल मोड/मल्टी मोड, 10G उच्च दर एकल मोड/मल्टी मोड |
|
ऊर्ध्वाधर प्रणाली के संक्रमण का समय |
नमूनाकरण चैनलों की संख्या पर निर्भर करता है |
|
ऊर्ध्वाधर संकल्प |
14-बिट |
|
आरएमएस शोर (अधिकतम) |
0.5mV |
|
क्षैतिज प्रणाली तरंगरूप प्रवर्धन और अवलोकन समय आधार की कमी |
0.5ps/div से 1ms/div तक |
|
समय अंतराल की सटीकता (जिटर मोड) |
0.25ps |
|
उदाहरण प्रणाली के बाहरी घड़ी स्रोत को ट्रिगर करना |
100mV,155~2500MHz |
|
ट्रिगर स्तर सीमा |
±1.0V |
|
ट्रिगर इनपुट रेंज |
±1.5V |
|
ट्रिगर कटऑफ |
±1.5V: 5ms से 100ms तक समायोज्य |
|
संचार, नेटवर्क प्रबंधन इंटरफेस |
आरजे45;10/100Mbps ईथरनेट समर्थित है |
|
पावर सप्लाई (बाहरी पावर एडाप्टर) |
50 हर्ट्ज, 5 वी, 3 ए, 6 वाट |
|
परिवेश का तापमान, सापेक्ष आर्द्रता कार्य |
तापमान -20°C से +50°C है, और आर्द्रता 20% से 80% है |
|
दुकान |
तापमान -40°C से +85°C है, और आर्द्रता 5% से 90% है |
|
भौतिक विशेषताएं आयाम, वजन |
आकार 235W×55H×255L (मिमी), वजन < 2Kg |
