उत्पाद विवरण:
|
| Operation Wavelength Range: | 1310 / 1550 nm | Model: | U8523 |
|---|---|---|---|
| Power Range: | + 5 ~ -70 dBm | Relative Accuracy – Insertion Loss: | < 0.02 dB Typical |
| Recalibration Period: | 2 Years | Application Fiber Type: | Standard SM |
| प्रमुखता देना: | दोहरी तरंग दैर्ध्य सम्मिलन हानि मीटर,1550Nm सम्मिलन हानि मीटर |
||

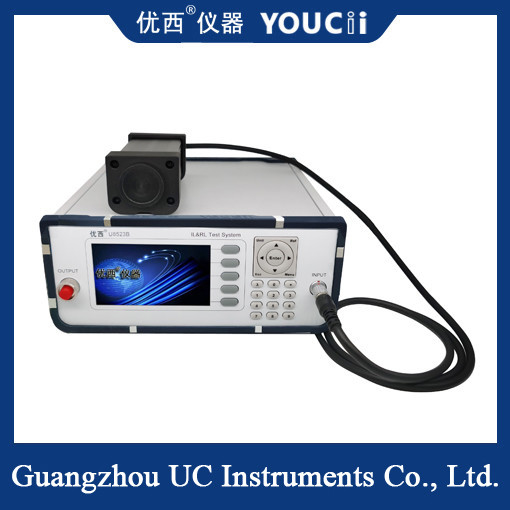

1310/1550 एनएम डुअल-वेवलेंथ इंसर्शन लॉस मीटर में प्रोब बनाया जा सकता है
U85231310nm/1550nm डुअल वेवलेंथ रिटर्न लॉस मीटर और पावर मीटर रिटर्न लॉस, इंसर्शन लॉस और पावर के सुविधाजनक माप के लिए एक कॉम्पैक्ट, डायरेक्ट डिस्प्ले इंस्ट्रूमेंट है। एक सिंगल आउटपुट पोर्ट के साथ, मीटर उपयोग करने में बहुत आसान है और फाइबर केबल जम्पर निर्माताओं के लिए आदर्श है।
The U8523 1310nm/1510nm से लैस है: दो बिल्ट-इन लेजर स्रोत आउटपुट पोर्ट पर एक FC/APC अल्ट्रा-लो बैक रिफ्लेक्शन कनेक्टर का एकीकरण विभिन्न कनेक्टर प्रकारों के साथ माप को समायोजित करने के लिए हाइब्रिड जंपर्स के उपयोग को सक्षम करता है, बिना रिटर्न लॉस माप रेंज से समझौता किए। जब एक डिवाइस अंडर टेस्ट (DUT) जम्पर से जुड़ा होता है और DUT आउटपुट समाप्त हो जाता है, तो DUT का रिटर्न लॉस प्रदर्शित होगा।
डुअल वेवलेंथ रिटर्न लॉस मीटर एक ऐसा उपकरण है जिसका उपयोग ऑप्टिकल फाइबर नेटवर्क में ऑप्टिकल पथ के रिटर्न लॉस को मापने के लिए किया जाता है। यह दो तरंग दैर्ध्य के नुकसान मूल्यों की तुलना करके फाइबर नेटवर्क के नुकसान प्रदर्शन का विश्लेषण करने के लिए विभिन्न तरंग दैर्ध्य के दो ऑप्टिकल सिग्नल का उपयोग करता है।
डुअल-वेवलेंथ रिटर्न लॉस मीटर का लाभ यह है कि यह ऑप्टिकल फाइबर नेटवर्क के रिटर्न लॉस प्रदर्शन को जल्दी और सटीक रूप से माप सकता है, खासकर उच्च रिटर्न लॉस मान के मामले में। यह आमतौर पर माप परिणामों की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उच्च-सटीक फोटोइलेक्ट्रिक कनवर्टर और सिग्नल प्रोसेसिंग तकनीक का उपयोग करता है।
| मॉडल # | U8523 |
| सेंसर तत्व | InGaAs |
| ऑपरेशन वेवलेंथ रेंज | 1310 / 1550 nm |
| पावर रेंज | + 5 ~ -70 dBm |
| रिटर्न लॉस रेंज | 0~60 dB |
| एप्लीकेशन फाइबर टाइप | स्टैंडर्ड SM |
| रिलेटिव एक्यूरेसी – रिटर्न लॉस | ± 0.4 dB |
| एब्सोल्यूट पावर एक्यूरेसी | ± 0.2 dB |
| रिलेटिव एक्यूरेसी – इंसर्शन लॉस | < 0.02 dB Typical |
| इंटरफ़ेस | RS232 |
| पावर | 100 ~ 240 V AC |
| ऑपरेशन तापमान | 0～ +40℃ |
| स्टोरेज तापमान | -30～+80℃ |
| रीकैलिब्रेशन अवधि | 2 साल |
| आयाम | 245mm W×105mm H×320mm D |
| वजन | 3.5 kg |
