उत्पाद विवरण:
|
| Sensor Element: | InGaAs | Calibration wavelength: | 980/1310/1490 / 1510~1640nm Continuous calibration |
|---|---|---|---|
| optical Input Interface: | Supporting bare fiber joint or FC/LC/SC Adapter | Communication Interface: | USB + trig |
| Power sampling period（Rate）: | 10 us（100KHz） | Weight: | 1.0kg |
| प्रमुखता देना: | छोटे आकार का ऑप्टिकल पावर मीटर,ऑप्टिकल पावर मीटर उच्च प्रदर्शन |
||

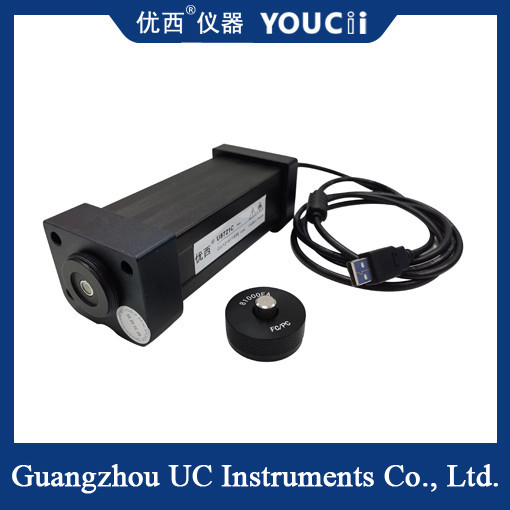

तेज ऑप्टिकल पावर मीटर जांच छोटा आकार और उच्च प्रदर्शन
U8721 एक USB इंटरफ़ेस ऑप्टिकल पावर मीटर मॉड्यूल है। इसका नमूनाकरण अवधि माइक्रोसेकंड तक पहुंचती है, और उच्च गति से डेटा एकत्र और संसाधित कर सकती है।
U8721 ऑप्टिकल पावर मीटर मॉड्यूल पीसी से जुड़ा एक यूएसबी संचार पोर्ट प्रदान करता है। ऑपरेटर अपने डेमो प्रोग्राम का उपयोग U8721,माप मानों को देखता है और मापदंडों को सेट करता हैU8721 ऑप्टिकल पावर मेटे मॉड्यूल DWDM घटकों, AWG&PLC घटकों, ऑप्टिकल एम्पलीफायरों,और अन्य सामान्य प्रयोजन फाइबर ऑप्टिकल परीक्षण और माप अनुप्रयोगों को करने के लिएअन्य यू इंस्ट्रूमेंट्स पावर मीटर मॉड्यूल की तुलना में,U8721 में उच्च गति नमूनाकरण और कॉम्पैक्ट आयाम है और यह विशेष रूप से ऑप्टिकल पावर मीटर नमूनाकरण प्रणाली के लिए उपयुक्त है जो विभिन्न रूपों और कई चैनलों में इकट्ठा किया जाता है.
ऑप्टिकल पावर मीटर जांच ऑप्टिकल पावर को मापने के लिए एक उपकरण है, जिसका उपयोग आमतौर पर ऑप्टिकल फाइबर संचार, लिडर और अन्य क्षेत्रों में किया जाता है।ऑप्टिकल पावर मीटर जांच एक विद्युत संकेत में ऑप्टिकल संकेत परिवर्तित कर सकते हैं, ताकि ऑप्टिकल शक्ति को मापा जा सके।
सामान्य ऑप्टिकल पावर मीटर जांच के दो प्रकार हैंः क्रिस्टल प्रकार और फाइबर प्रकार। क्रिस्टल प्रकार ऑप्टिकल पावर मीटर जांच फोटोइलेक्ट्रिक रूपांतरण सामग्री के रूप में क्रिस्टल का उपयोग करता है,जबकि फाइबर प्रकार ऑप्टिकल पावर मीटर जांच फाइबर फोटोइलेक्ट्रिक रूपांतरण सामग्री के रूप में उपयोग करता हैफाइबर ऑप्टिक पावर मीटर जांच अधिक संवेदनशीलता और व्यापक अनुप्रयोग रेंज है, इसलिए वे व्यावहारिक अनुप्रयोगों में अधिक आम हैं।
विनिर्देश
| उत्पाद मॉडल | U8721C | U8721D |
| सेंसर तत्व | InGaAs | |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |
| कैलिब्रेशन तरंग दैर्ध्य | 980/1310/1490 / 1510~1640nm निरंतर कैलिब्रेशन | |
| पावर रेंज | + 5 ~ -80dBm | |
|
शक्ति के नमूने लेने की अवधि (दर) |
10 us ((100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | |
| ऑप्टिकल इनपुट इंटरफेस | समर्थन नग्न फाइबर संयुक्त या एफसी/एलसी/एससी एडाप्टर | |
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
< 0.02 डीबीएल सामान्य मान | |
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | |
| रिटर्न हानि | > 40 डीबी | |
| संचार इंटरफ़ेस | यूएसबी + ट्रिग | यूएसबी + ट्रिग + बीएनसी एनालॉग मात्रा |
| कैलिब्रेशन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ~ +40°C | |
| भंडारण तापमान | -30 ~ +80°C | |
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | |
| वजन | 1.0 किलो | |
