उत्पाद विवरण:
|
| आधार - सामग्री दर: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | कोड पैटर्न: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
|---|---|---|---|
| पैटर्न उलटा: | प्रेषक और प्राप्त करने वाले छोरों पर संकेत उल्टा समर्थन करता है | घड़ी का आउटपुट: | 156.25 मेगाहर्ट्ज |
| डेटा सिग्नल इनपुट संवेदनशीलता: | 50 मीटर वी.पी.पी | सिग्नल अंतर आउटपुट आयाम: | 200~1000 एमवी |
| प्रमुखता देना: | 10 Gbit/S बिट त्रुटि मीटर,4 चैनल बिट त्रुटि मीटर |
||

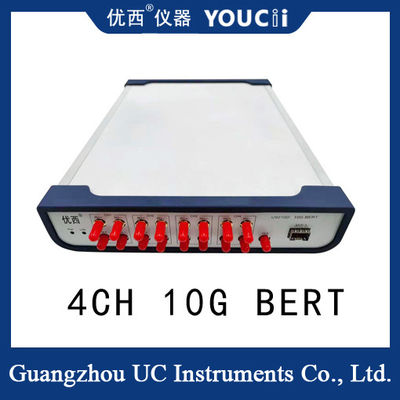

SFP ऑप्टिकल पोर्ट चैनल 4 इलेक्ट्रिकल पोर्ट 1 ऑप्टिकल पोर्ट 10 Gbit/S बिट त्रुटि मीटर
बुनियादी प्रदर्शन विशेषताएं:
1, हमारे-चैनल समानांतर पीजी और ईडी; एकल-अंत घड़ी आउटपुट।
2, एक एसएफपी ऑप्टिकल पोर्ट चैनल.
3, पीजी और ईडी समर्थन दरें 0.622 से 11.7 जीबीपीएस तक।
4समर्थित कोड प्रकारः PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
5, निरंतर बिट त्रुटि का पता लगाने और आवधिक बिट त्रुटि निगरानी का समर्थन करता है।
6, संचार मोडः USB HID (ड्राइव फ्री) या USB-COM.
एसपिसिफ़िकेशन
| नहीं. | तर्क | मिन | मॉडल | अधिकतम | इकाई |
| 1 | डेटा दर | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | जीबीपीएस |
| 2 | चैनलों की संख्या | 5 ((4इलेक्ट्रिक पोर्ट, 1 ऑप्टिकल पोर्ट, पीजी और ईडी समर्थित) | |||
| 3 | कोड पैटर्न | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | वृद्धि और गिरावट का समय (20% से 80%) | 18 | 23 | पीएस | |
| 5 | पैटर्न उलटा | प्रेषक और प्राप्त करने वाले छोरों पर संकेत उल्टा समर्थन करता है | |||
| 6 | सिग्नल अंतर आउटपुट आयाम | 200 | 600 | 1000 | mV |
| 7 | डेटा आउटपुट जिट (RMS) | 1.5 ((10.3125G) | पीएस | ||
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | अंतर, AC युग्मन, 50 ओम प्रतिबाधा, SMA | |||
| 9 | घड़ी आउटपुट | 100 | 156.25 | 156.25 | मेगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट आंख क्रॉसपॉइंट | 49 | 50 | 54 | % |
| 12 | यूएसबी HID प्रतिक्रिया समय | 10 | एमएस | ||
| 13 | परिचालन तापमान | 10 | 25 | 50 | °C |
| 14 | ऑपरेटिंग वोल्टेज (AC) | 180 | 220 | 250 | वी |
पूर्ण दर त्रुटि मीटर एक उपकरण है जिसका उपयोग डिजिटल संचार प्रणाली में बिट त्रुटि दर को मापने के लिए किया जाता है।यह विभिन्न दरों के डेटा स्ट्रीम उत्पन्न कर सकता है और प्राप्त अंत में त्रुटि कोड की संख्या का पता लगा सकता है, इस प्रकार संचार प्रणाली के प्रदर्शन का मूल्यांकन किया जाता है।
पूर्ण दर त्रुटि डिटेक्टरों में आमतौर पर कई दर विकल्प होते हैं और विभिन्न दरों पर डेटा संचरण का अनुकरण कर सकते हैं।यह वास्तविक संचार वातावरण में डेटा संचरण का अनुकरण करने के लिए बिट्स या पूर्वनिर्धारित परीक्षण पैटर्न की एक यादृच्छिक धारा का उत्पादन कर सकता हैप्राप्त करने वाले छोर पर, त्रुटि मीटर त्रुटि कोड की संख्या का पता लगाएगा और गिनती करेगा, और उन्हें एक निश्चित प्रारूप में प्रदर्शित करेगा ताकि उपयोगकर्ता संचार प्रणाली के प्रदर्शन का विश्लेषण कर सकें।
