उत्पाद विवरण:
|
| Number of channels: | 5（4Electrical port, 1 optical port, PG and ED supported） | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Rise and fall time (20% to 80%）: | 18~23 ps | Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA |
| Data output eye crosspoint: | 49~54% | Operating temperature: | 10~50% |
| प्रमुखता देना: | एकल-अंत घड़ी आउटपुट दर त्रुटि मीटर,एकल-अंत दर त्रुटि मीटर,10G दर त्रुटि मीटर |
||

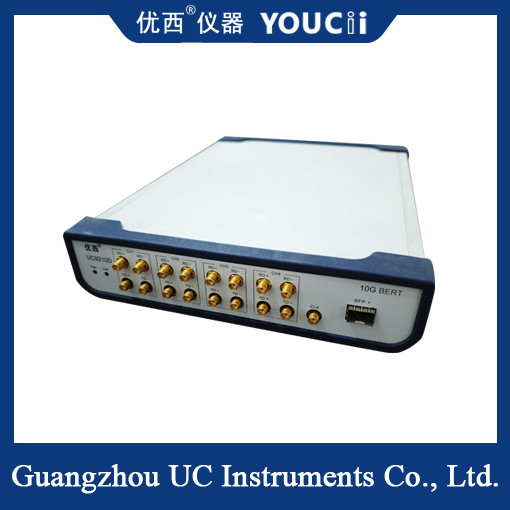

सिंगल-एंडेड क्लॉक आउटपुट 10G फुल रेट एरर मीटर
फुल रेट एरर मीटर का सारांश:
फुल रेट एरर मीटर एक उपकरण है जिसका उपयोग डिजिटल संचार प्रणाली में बिट त्रुटि दर को मापने के लिए किया जाता है। यह विभिन्न दरों की डेटा स्ट्रीम उत्पन्न कर सकता है और प्राप्त करने वाले छोर पर त्रुटि कोड की संख्या का पता लगा सकता है, जिससे संचार प्रणाली के प्रदर्शन का मूल्यांकन किया जा सकता है।
फुल रेट एरर मीटर में आमतौर पर विभिन्न परीक्षण मोड होते हैं, जिनमें बिट एरर टेस्ट, फ्रेम एरर टेस्ट और बिट एरर रेट टेस्ट शामिल हैं। यह बिट एरर रेट, बिट एरर वितरण और बिट एरर प्रकार जैसे मापदंडों को माप सकता है ताकि उपयोगकर्ताओं को संचार प्रणाली के प्रदर्शन का व्यापक रूप से मूल्यांकन करने में मदद मिल सके।
इसके अतिरिक्त, फुल रेट एरर मीटर का उपयोग संचार उपकरणों, जैसे मोडेम, डिजिटल सिग्नल प्रोसेसर, ऑप्टिकल फाइबर संचार उपकरण आदि के प्रदर्शन का परीक्षण करने के लिए भी किया जा सकता है। विभिन्न संचार वातावरण और ट्रांसमिशन दरों का अनुकरण करके, यह उपकरणों की प्रदर्शन बाधाओं और संभावित समस्याओं का पता लगा सकता है, और उपकरणों के अनुकूलन और सुधार के लिए मजबूत समर्थन प्रदान करता है।
बुनियादी प्रदर्शन विशेषताएं:
1, हमारे-चैनल समानांतर पीजी और ईडी; सिंगल-एंडेड क्लॉक आउटपुट।
2, एक एसएफपी ऑप्टिकल पोर्ट चैनल।
3, पीजी और ईडी 0.622 से 11.7 जीबीपीएस तक की दर का समर्थन करते हैं।
4, समर्थित कोड प्रकार: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31।
एसविशिष्टता
| नहीं। | तर्क | न्यूनतम | मॉडल | अधिकतम | इकाई |
| 1 | डेटा दर | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | जीबीपीएस |
| 2 | चैनलों की संख्या | 5(4 इलेक्ट्रिकल पोर्ट, 1 ऑप्टिकल पोर्ट, पीजी और ईडी समर्थित) | |||
| 3 | कोड पैटर्न | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | उदय और गिरावट का समय (20% से 80%) | 18 | 23 | पीएस | |
| 5 | पैटर्न उलटा | प्रसारण और प्राप्त करने वाले सिरों पर सिग्नल उलटा का समर्थन करता है | |||
| 6 | सिग्नल विभेदक आउटपुट आयाम | 200 | 600 | 1000 | एमवी |
| 7 | डेटा आउटपुट झिलमिलाहट (आरएमएस) | 1.5(10.3125जी) | पीएस | ||
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, एसएमए | |||
| 9 | क्लॉक आउटपुट | 100 | 156.25 | 156.25 | मेगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट आई क्रॉसपॉइंट | 49 | 50 | 54 | % |
| 12 | यूएसबी एचआईडी प्रतिक्रिया समय | 10 | एमएस | ||
| 13 | ऑपरेटिंग तापमान | 10 | 25 | 50 | °C |
| 14 | ऑपरेटिंग वोल्टेज (एसी) | 180 | 220 | 250 | वी |
