उत्पाद विवरण:
|
| डेटा दर सीमा: | 25~29 जीबीपीएस/जीबाउड | तरंग दैर्ध्य रेंज: | 800 से 1650 एनएम |
|---|---|---|---|
| आउटपुट विद्युत घड़ी आयाम: | 500 एमवीपीपी | क्लॉक आउटपुट बेतरतीब ढंग से हिलता है: | 300 ~ 800 एफएस |
| बिजली की आपूर्ति की वोल्टेज: | 4 ~ 5.5 वी | परिचालन तापमान: | 10~70 °C |
| प्रमुखता देना: | SFP28/56 क्लॉक रिकवरी मॉड्यूल,PAM4 क्लॉक रिकवरी मॉड्यूल |
||

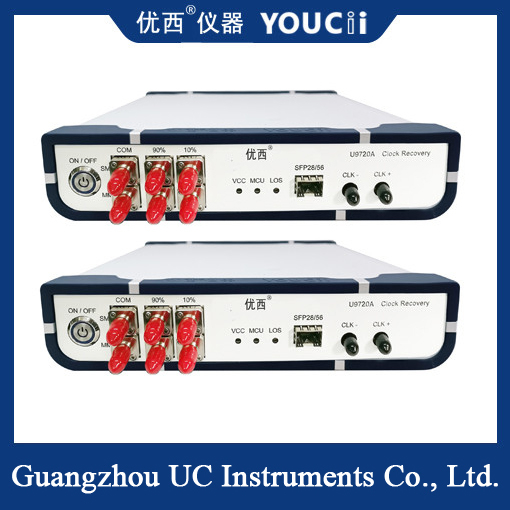

32Gbaud PAM4 SFP28/56 ऑप्टिकल पोर्ट के साथ क्लॉक रिकवरी मॉड्यूल
U9720A CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से बिना ट्रिगरिंग क्लॉक के परीक्षण वातावरण में क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, ताकि डिवाइस के ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके। विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण या PON एप्लिकेशन में BOB उत्पाद का परीक्षण है। क्योंकि फोटोमेट्रिक डिवाइस में स्वयं कोई आवृत्ति विभाजन क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई डायग्राम का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करना आवश्यक है।
U9720A CDR में एक SFP28/56 ऑप्टिकल पोर्ट है, जो SFP28/56, SR, LR, BIDI और अन्य ऑप्टिकल मॉड्यूल जैसे SFP28/56 एन्कैप्सुलेटेड पारंपरिक SFP28/56 के लिए उपयुक्त है। यह NRZ और PAM4 सिग्नल के लिए समर्थन करता है। और केवल ऑप्टिकल मॉड्यूल के रिसीविंग एंड को ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में बदलने की आवश्यकता है, और फिर इलेक्ट्रिकल सिग्नल की क्लॉक को एक्सट्रैक्ट और आउटपुट करना है। क्लॉक सिग्नल का उपयोग मुख्य रूप से ऑसिलोस्कोप के ट्रिगर सिग्नल के लिए किया जाता है।
32G क्लॉक रिकवरी इंस्ट्रूमेंट एक प्रकार का परीक्षण उपकरण है जो हाई स्पीड डिजिटल कम्युनिकेशन सिस्टम के लिए है, जिसका उपयोग इनपुट सिग्नल से क्लॉक सिग्नल को एक्सट्रैक्ट और रिकवर करने के लिए किया जाता है। हाई-स्पीड डिजिटल कम्युनिकेशन में, डेटा के सही ट्रांसमिशन के लिए क्लॉक सिग्नल की स्थिरता और सटीकता महत्वपूर्ण है। क्योंकि सिग्नल ट्रांसमिशन प्रक्रिया में शोर, विरूपण और अन्य कारकों से प्रभावित हो सकता है, जिसके परिणामस्वरूप क्लॉक सिग्नल की गुणवत्ता में गिरावट आती है, इसलिए उच्च गुणवत्ता वाले क्लॉक सिग्नल को एक्सट्रैक्ट और रिकवर करने के लिए क्लॉक रिकवरी इंस्ट्रूमेंट का उपयोग करना आवश्यक है।
Sविशिष्टता
| तकनीकी सूचकांक | अधिकतम | न्यूनतम | यूनिट | |
| डेटा दर सीमा | 29 | 25 | Gbps/Gbaud | |
| तरंग दैर्ध्य सीमा (सिंगल मोड/मल्टी-मोड मॉड्यूल द्वारा निर्धारित) | 1650 | 800 | nm | |
| ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) | +3 | -12 | dBm | |
| क्लॉक रिकवरी आउटपुट आवृत्ति विभाजन अनुपात | 2 / 4 / 8 / 16 / 64 / 256 | |||
| आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड | 500 (विशिष्ट मान) | mVpp | ||
| CML क्लॉक डिफरेंशियल आउटपुट एम्पलीट्यूड | 800 | 200 | mVpp | |
| क्लॉक आउटपुट जिटर यादृच्छिक रूप से | 800 | 300 | fs | |
| क्लॉक आवृत्ति (उदाहरण के लिए 28.1Gbps) | 14.05 | 0.11 | GHz | |
| आंतरिक सिग्नल लॉस डिटेक्शन (LOS) | 128 (ओवरलोड) | 5 (संवेदनशीलता) | mV | |
| बिजली आपूर्ति वोल्टेज (बाहरी बिजली इनपुट वोल्टेज) | 5.5 | 4 | V | |
| ऑपरेटिंग तापमान | 70 | 10 | ℃ | |
| अनुकूली मॉड्यूल प्रकार (NRZ और PAM4 सिग्नल का समर्थन करता है) | SFP28/56,SR,LR,BIDI | |||
