उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम |
|---|---|---|---|
| रिटर्न हानि: | > 40 डीबी | तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम |
| अनिश्चितता (सटीकता): | ± 4% (1200 एनएम ~ 1610 एनएम) | प्रचालन तापमान: | 0 ~ +40 ℃ |
| प्रमुखता देना: | पीएलसी तत्व ऑप्टिकल पावर मीटर,प्लैनर वेवग्वाइड ऑप्टिकल पावर मीटर |
||

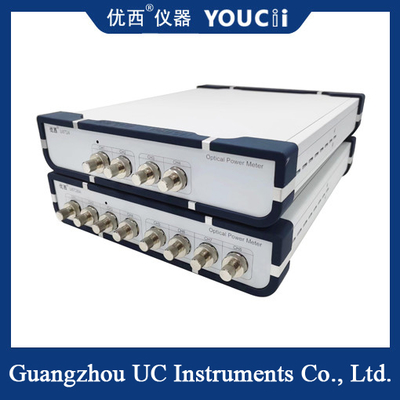

4-चैनल ऑप्टिकल पावर मीटर का उपयोग सपाट ऑप्टिकल वेवगाइड पीएलसी तत्वों के लिए किया जाता है
उत्पाद:
U8724 चार-चैनल ऑप्टिकल पावर मीटर मुख्य रूप से उच्च परिशुद्धता WDM घटकों के लिए प्रयोग किया जाता है, ऑप्टिकल तरंग गाइड ग्रिड array AWG घटकों, सपाट ऑप्टिकल तरंग गाइड पीएलसी घटकों,ऑप्टिकल एम्पलीफायर और अन्य सामान्य ऑप्टिकल फाइबर माप और अनुप्रयोगइसमें उच्च प्रदर्शन, छोटे आकार, तेजी से स्टार्ट-अप और सस्ती कीमत की विशेषताएं हैं।
U8724 ऑप्टिकल पावर मीटर माप प्रणाली ग्राहकों को कम शक्ति, उच्च शक्ति, 4 चैनल और 8 चैनल ऑप्टिकल पावर मीटर प्रदान कर सकती है।और ग्राहकों को 64 चैनल तक की संयुक्त परीक्षण प्रणाली भी प्रदान कर सकता है।.
विशेषताः
1ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है। ऑप्टिकल पावर कंट्रोल स्थिरता समय 200 एमएस से कम है।
2अंतर्निहित उच्च परिशुद्धता वाले ऑप्टिकल पावर मीटर बिजली निगरानी की स्थिरता और सटीकता सुनिश्चित करता है।
3. छोटे आकार, कॉम्पैक्ट संरचना, सरल संचालन, सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण की स्थिति।
एसपिसिफ़िकेशन
| मॉडल # | U8724A | U8724H | U8724C |
| सेंसर तत्व | InGaAs | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
1510 से 1625 एनएम निरंतर कैलिब्रेशन |
|
| पावर रेंज | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| नमूने लेने की अवधि | 100us (10KHz) | 10 us (100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | ||
| अनिश्चितता (शुद्धता) | ± 4% (1200 एनएम ~ 1610 एनएम) | ||
| सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -60 डीबीएम) | ||
| रिटर्न हानि | >40 डीबी | ||
| संचार इंटरफ़ेस | RS232, यूएसबी, पीसी द्वारा नियंत्रण | ||
| ऑपरेशन तापमान | 0 ️ +40°C | ||
| भंडारण तापमान | -30 ️ +80°C | ||
| पुनर्मूल्यांकन अवधि | दो वर्ष | ||
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | ||
| वजन | 3.0 किलो | ||
