उत्पाद विवरण:
|
| Model: | U8523 | Sensor Element: | InGaAs |
|---|---|---|---|
| Power Range: | + 5 ~ -70 dBm | Application Fiber Type: | Standard SM |
| Relative Accuracy – Insertion Loss: | < 0.02 dB Typical | Interface: | RS232 |
| प्रमुखता देना: | आउटलेट सम्मिलन हानि साधन,एकल प्रकाश स्रोत सम्मिलन हानि उपकरण,दोहरी तरंग दैर्ध्य सम्मिलन हानि उपकरण |
||

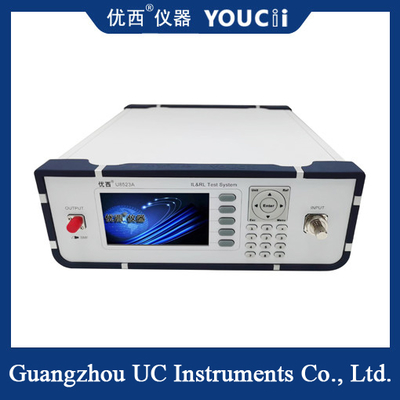

दोहरी तरंग दैर्ध्य इंसर्शन लॉस इंस्ट्रूमेंट सिंगल लाइट सोर्स आउटलेट
U8523 दोहरी तरंग दैर्ध्य इंसर्शन लॉस इंस्ट्रूमेंट एक प्रकार का उपकरण है जिसका उपयोग ऑप्टिकल फाइबर कनेक्टर्स और अन्य ऑप्टिकल फाइबर उपकरणों के इंसर्शन लॉस और रिटर्न लॉस को मापने के लिए किया जाता है।
U8523 में 1310nm/1550nm तरंग दैर्ध्य का प्रकाश स्रोत अंतर्निहित है, आउटपुट पोर्ट में FC/APC अल्ट्रा-लो बैक रिफ्लेक्शन कनेक्टर एकीकृत है, जो विभिन्न कनेक्टर प्रकारों के माप के अनुकूल होने के लिए हाइब्रिड जम्पर का उपयोग कर सकता है, बिना रिटर्न लॉस माप सीमा को प्रभावित किए। जब डिवाइस अंडर टेस्ट (DUT) को जम्पर DUT आउटपुट टर्मिनल से जोड़ा जाता है, तो डिवाइस अंडर टेस्ट का रिटर्न लॉस प्रदर्शित होता है।
विशेष विवरण
| मॉडल # | U8523 |
| सेंसर तत्व | InGaAs |
| ऑपरेशन तरंग दैर्ध्य रेंज | 1310 / 1550 nm |
| पावर रेंज | + 5 ~ -70 dBm |
| रिटर्न लॉस रेंज | 0~60 dB |
| एप्लीकेशन फाइबर टाइप | मानक SM |
| सापेक्ष सटीकता – रिटर्न लॉस | ± 0.4 dB |
| पूर्ण पावर सटीकता | ± 0.2 dB |
| सापेक्ष सटीकता – इंसर्शन लॉस | < 0.02 dB विशिष्ट |
| इंटरफ़ेस | RS232 |
| पावर | 100 ~ 240 V AC |
| ऑपरेशन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| पुन: अंशांकन अवधि | 2 वर्ष |
| आयाम | 245mm W×105mm H×320mm D |
| वज़न | 3.5 kg |
