उत्पाद विवरण:
|
| Data rate: | 0.622~15 Gbps | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Data output jitter (RMS): | 1.5（10.3125G） ps | Clock output: | 100~156.25 MHz |
| प्रमुखता देना: | विद्युत चैनलों BERT परीक्षक,सभी चैनलों BERT परीक्षक |
||

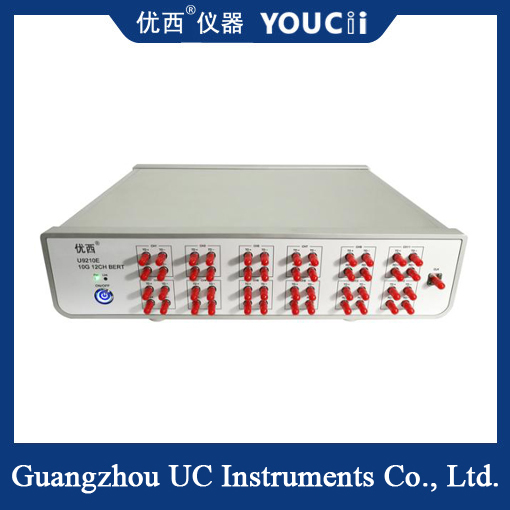

BERT 12 इलेक्ट्रिक चैनल सभी चैनल सिंक्रोनस इनपुट और आउटपुट
U9210E 12-चैनल फुल रेट एरर टेस्टर एक शक्तिशाली, उत्कृष्ट प्रदर्शन वाला परीक्षण उपकरण है, जिसका उपयोग मुख्य रूप से संचार प्रणाली त्रुटि दर परीक्षण के लिए किया जाता है। इसमें 12 विद्युत चैनल हैं, जिनमें से सभी सिंक्रोनस इनपुट और आउटपुट प्राप्त कर सकते हैं, और स्वतंत्र त्रुटि का पता लगाने का समर्थन करते हैं, ताकि संचार प्रणाली के प्रदर्शन और गुणवत्ता का व्यापक और सटीक मूल्यांकन किया जा सके।
यह त्रुटि मीटर 622M से 15Gbps तक फुल रेट टेस्टिंग का समर्थन करता है, जिसका अर्थ है कि यह विभिन्न दरों पर परीक्षण आवश्यकताओं को पूरा कर सकता है और इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है। इसके अतिरिक्त, यह विभिन्न प्रकार के छद्म-यादृच्छिक कोड प्रकार (PRBS) का समर्थन करता है, जैसे PRBS7, PRBS9, PRBS15, PRBS23, और PRBS31, विभिन्न प्रकार के संकेतों का अनुकरण करने के लिए, एक अधिक व्यापक और यथार्थवादी परीक्षण वातावरण प्रदान करता है।
विशिष्टतासं.
| तर्क | न्यूनतम | मॉडल | अधिकतम | इकाई | 1 |
| डेटा दर | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps | 2 |
| कोड पैटर्न | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 3 | |||
| उदय और पतन का समय (20% से 80%) | 18 | 23 | ps | 7 | |
| पैटर्न उलटा | प्राप्त करने वाले छोर पर सिग्नल उलटा का समर्थन करता है | 5 | |||
| सिग्नल आउटपुट आयाम (सिंगल-एंडेड) | 200 | 800 | 1000 | mV | 6 |
| डेटा आउटपुट झिलमिलाहट (RMS) | 1.5(10.3125G) | ps | 7 | ||
| डेटा इनपुट/आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, SMA | 8 | |||
| क्लॉक आउटपुट | 100 | 156.25 | MHz | MHz | 9 |
| डेटा सिग्नल इनपुट संवेदनशीलता (सिंगल-एंडेड) | 0.1 | Vpp | 10 | ||
| 25 | 50 | °C | 54 | % | 11 |
| ऑपरेटिंग तापमान | 10 | 25 | 50 | °C |
