उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | अंशांकन तरंग दैर्ध्य: | 850/980/1310/1510 ~ 1640nm निरंतर अंशांकन |
|---|---|---|---|
| पावर सैंपलिंग अवधि (दर): | 10 us ((100KHz) | संचार इंटरफ़ेस: | +Trig +BNC |
| प्रचालन तापमान: | 0 ~ + 40 ℃ | वजन: | 1.0 किग्रा |
| प्रमुखता देना: | +ट्रिग ऑप्टिकल पावर मीटर,+बीएनसी ऑप्टिकल पावर मीटर,उच्च गति ऑप्टिकल पावर मीटर |
||

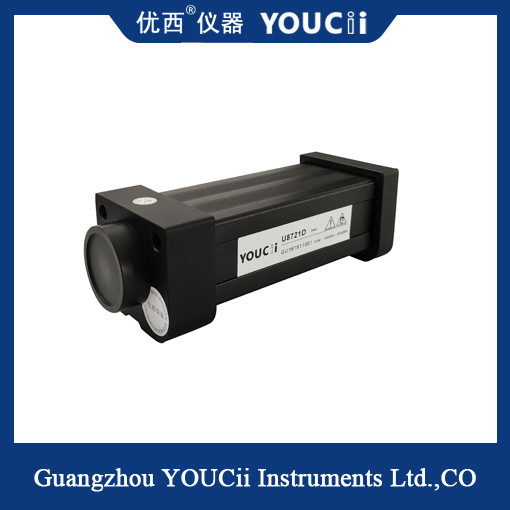

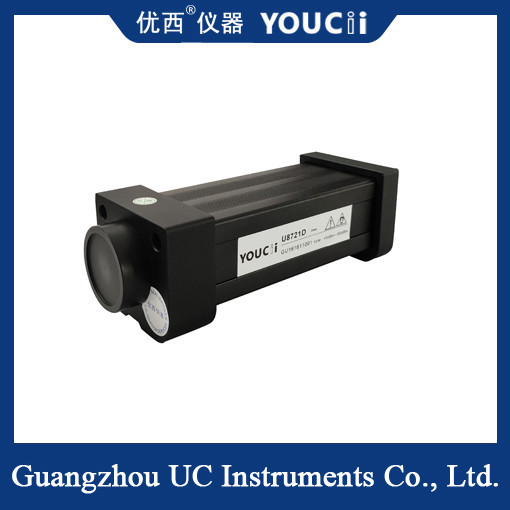

उच्च गति ऑप्टिकल पावर मीटर छोटा आकार +Trig +BNC
U8721 उच्च गति ऑप्टिकल पावर मीटर जांच एक USB इंटरफ़ेस ऑप्टिकल पावर मीटर मॉड्यूल है, जो उच्च गति नमूनाकरण की विशेषताओं है,और इसकी नमूना लेने की अवधि माइक्रोसेकंड तक पहुंच सकती है, जो डेटा अधिग्रहण और प्रसंस्करण को तेज करता है। इसके अलावा यह यूएसबी संचार इंटरफ़ेस का उपयोग करता है, सीधे पीसी के साथ संवाद कर सकता है,डेमो कार्यक्रम के माध्यम से डेटा प्रदर्शित करने और पैरामीटर सेट करने के लिए, उपयोगकर्ताओं के संचालन और प्रबंधन के लिए सुविधाजनक है।
जांच का छोटा आकार इसे कई रूपों और कई चैनलों में इकट्ठे ऑप्टिकल पावर मीटर नमूनाकरण प्रणालियों के लिए विशेष रूप से उपयुक्त बनाता है।इसका उपयोग उच्च परिशुद्धता WD-विभाजन मल्टीप्लेक्सिंग DWDM घटकों के लिए किया जा सकता है, AWG/PLC घटकों और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोगों, और संबंधित क्षेत्रों में अनुसंधान और प्रयोगों के लिए एक प्रभावी उपकरण प्रदान करता है।
विनिर्देश
| एमओडेल | यू8721D | ||||
| सेंसर तत्व | InGaAs | ||||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||||
| कैलिब्रेशन तरंग दैर्ध्य | 850 / 980 / 1310 / 1510 ~ 1640nm निरंतर कैलिब्रेशन | ||||
| पावर रेंज (dBm) | + 5 ~ -80 | ||||
| शक्ति के नमूने लेने की अवधि (दर) | 10 us ((100KHz) | ||||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफेस | नंगे फाइबर संयुक्त या एफसी समर्थन/एलसी/एससी एडाप्टर | ||||
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल सामान्य मान | ||||
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| रिटर्न हानि | > 40 डीबी | ||||
| संचार इंटरफ़ेस | +Trig +BNC | ||||
| कैलिब्रेशन अवधि | दो वर्ष | ||||
| ऑपरेशन तापमान | 0 ~ +40°C | ||||
| भंडारण तापमान | -30 ~ +80°C | ||||
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वजन | 1.0 किलो | ||||
