उत्पाद विवरण:
|
| Number of channels: | 5 (4 electrical ports, 1 optical port, PG and ED support) | Signal differential output amplitude: | 200~1000 mV |
|---|---|---|---|
| Data signal input sensitivity: | 50m mVpp | USB HID response time: | 10 ms |
| प्रमुखता देना: | पैनल कुंजी संचालन दर त्रुटि मीटर,10G पूर्ण दर त्रुटि मीटर |
||

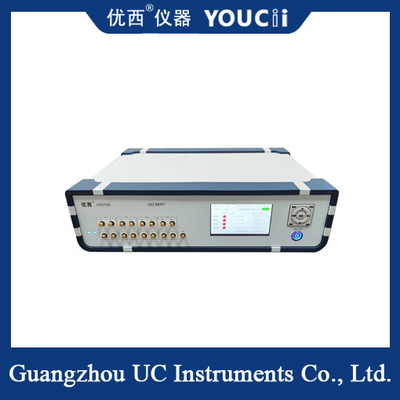

4-चैनल डिस्प्ले 10G फुल रेट एरर मीटर पैनल कुंजी संचालन का समर्थन करता है
U9210S चार-चैनल 10G फुल रेट एरर मीटर कई उल्लेखनीय विशेषताओं वाला एक शक्तिशाली परीक्षण उपकरण है।
सबसे पहले, यह चार-चैनल समानांतर पीजी और ईडी के साथ-साथ सिंगल-एंडेड क्लॉक आउटपुट का समर्थन करता है, जो इसे मल्टी-चैनल समानांतर परीक्षण की जरूरतों को पूरा करने और परीक्षण दक्षता में सुधार करने में सक्षम बनाता है।
दूसरे, U9210S 0.6144 से 15.0Gbps तक 37 दर बिंदुओं का समर्थन करता है, जिसका अर्थ है कि यह विभिन्न परीक्षण परिदृश्यों की जरूरतों को पूरा करने के लिए दरों की एक विस्तृत श्रृंखला को कवर कर सकता है।
इसके अतिरिक्त, यह विभिन्न प्रकार के कोड प्रकारों का समर्थन करता है, जैसे PRBS7, PRBS9, PRBS15, PRBS23 और PRBS31, जो उपयोगकर्ताओं को अधिक विकल्प और लचीलापन प्रदान करता है।
त्रुटि का पता लगाने के संदर्भ में, U9210S निरंतर त्रुटि का पता लगाने और समयबद्ध त्रुटि निगरानी का समर्थन करता है, जो सिग्नल ट्रांसमिशन में समस्याओं का सटीक पता लगाने और परीक्षण की सटीकता में सुधार करने में मदद करता है।
विनिर्देशसं.
| तर्क | न्यूनतम | मॉडल | अधिकतम | इकाई | 1 |
| डेटा दर | 0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15 आदि। | 15.0 | Gbps | 2 |
| चैनलों की संख्या | 5 (4 विद्युत पोर्ट, 1 ऑप्टिकल पोर्ट, पीजी और ईडी समर्थन) | 3 | |||
| कोड पैटर्न | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 4 | |||
| उदय और गिरावट का समय (20% से 80%) | 18 | 23 | ps | 8 | |
| पैटर्न उलटा | प्रसारण और प्राप्त करने वाले सिरों पर सिग्नल उलटा का समर्थन करता है | 6 | |||
| सिग्नल विभेदक आउटपुट आयाम | 200 | 600 | 1000 | mV | 7 |
| डेटा आउटपुट झिलमिलाहट (RMS) | 1.5(10.3125G) | ps | 8 | ||
| डेटा इनपुट/आउटपुट इंटरफ़ेस | विभेदक, एसी युग्मन, 50 ओम प्रतिबाधा, SMA | 9 | |||
| क्लॉक आउटपुट | 100 | 156.25 | मेगाहर्ट्ज | मेगाहर्ट्ज | 10 |
| 25 | 50 | °C | 11 | ||
| डेटा आउटपुट आई क्रॉसपॉइंट | 49 | 50 | °C | % | 12 |
| USB HID प्रतिक्रिया समय | 10 | 25 | 13 | ||
| ऑपरेटिंग तापमान | 10 | 25 | 50 | °C | 14 |
| ऑपरेटिंग वोल्टेज (AC) | 180 | 220 | 250 | V |
