उत्पाद विवरण:
|
| डिटेक्टर प्रकार: | एकल चैनल InGaAs | शक्ति नमूनाकरण अवधि: | ≥0.01ms |
|---|---|---|---|
| रिटर्न हानि: | > 40 डीबी | शक्ति रैखिकता: | ≤ +/- 0.02 डीबी (1200 एनएम ~ 1610 एनएम, + 0 ~ -60 डीबीएम) |
| ऑपरेटिंग वेवलेंथ रेंज: | 850 ~ 1700 एनएम | आवेदन फाइबर प्रकार: | मानक सिंगल मोड और मल्टी-मोड फाइबर, फाइबर कोर व्यास 62.5 um तक |
| प्रमुखता देना: | डबल चैनल पावर मीटर,उच्च परिशुद्धता पावर मीटर,डब्ल्यूडी-डिवीजन मल्टीप्लेक्सिंग पावर मीटर |
||
उच्च परिशुद्धता WD-विभाजन मल्टीप्लेक्सिंग DWDM घटकों के लिए डबल चैनल पावर मीटर
संक्षेप में

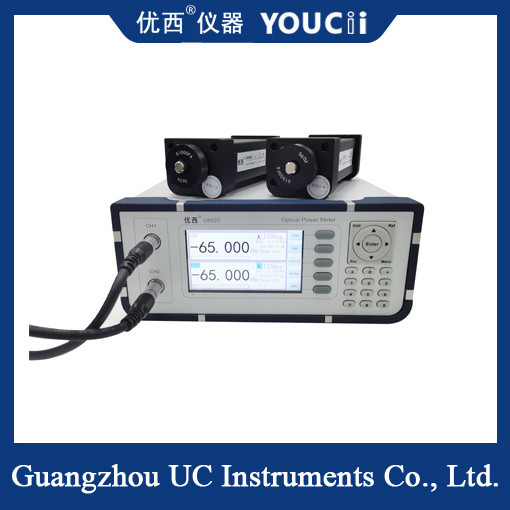

U8820B डबल-चैनल ऑप्टिकल पावर मीटर एक उच्च-सटीक और व्यापक-रेंज ऑप्टिकल पावर माप उपकरण है जिसे गुआंगज़ौ यूक्सी कंपनी द्वारा उन्नत किया गया है।उपकरण दो स्वतंत्र शक्ति मीटर चैनलों प्रदान करता है, जिसका उपयोग ऑप्टिकल शक्ति के प्रत्यक्ष माप और ऑप्टिकल क्षीणन हानि के सापेक्ष माप दोनों के लिए किया जा सकता है।
U8820B दो-चैनल ऑप्टिकल पावर मीटर परीक्षण अधिक सुविधाजनक और तेज़ है, बड़े आकार के HD एलसीडी डिस्प्ले माप माप पैरामीटर, पैनल कुंजी सीधे पैरामीटर सेट करते हैं, ऑपरेशन बहुत सरल है।बिजली मीटर में डेटा अधिग्रहण और प्रसंस्करण की एक नई विधि अपनाई गई है, जिसमें अधिक शक्ति माप सीमा, तेज प्रतिक्रिया गति और अधिक स्थिरता है।
लागू करना
1.डब्ल्यूडीएम, जीएफएफ, एडब्ल्यूजी, पीएलसी डिवाइस परीक्षण
2.इन्सर्ट हानि, वापसी हानि माप
3ऑप्टिकल फाइबर सेंसर, ऑप्टिकल फाइबर केबल परीक्षण
4ध्रुवीकरण मोड फैलाव PMD और ध्रुवीकरण निर्भर हानि PDL माप
5ऑप्टिकल फाइबर, संचार अनुसंधान एवं विकास प्रयोगशाला परीक्षण
U8820B एक जांच पहुँच शक्ति मीटर है जो दो ऑप्टिकल शक्ति जांच का उपयोग कर सकते हैं। उत्पाद विनिर्देश इस प्रकार हैंः
| मॉडल | यू88201 | यू88202 | यू88203 | यू88204 |
| डिटेक्टर का प्रकार | एकल चैनल InGaAs | |||
| ऑपरेटिंग तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
| शक्ति माप सीमा | +5~ -80डीबीएम | +15~ -70डीबीएम | +25~ -60डीबीएम | +10~ -55डीबीएम |
| शक्ति नमूनाकरण अवधि | ≥0.01ms | |||
| अनुप्रयोग फाइबर प्रकार | मानक सिंगल मोड और मल्टी-मोड फाइबर, फाइबर कोर व्यास 62.5 um तक | |||
| पूर्ण सटीकता | ±4% (1200 nm ~ 1610 nm) | |||
| सापेक्ष सटीकता | < 0.02 डीबी विशिष्ट मूल्य | |||
| शक्ति रैखिकता | ≤+/- 0.02डीबी (1200 एनएम ~ 1610 एनएम, + 0 ~ -60 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| कैलिब्रेशन चक्र | 2 वर्ष | |||
| ऑप्टिकल इनपुट इंटरफ़ेस | ऑप्टिकल फाइबर क्लैंपिंग या एफसी/पीसी कनेक्टर सम्मिलन का समर्थन करता है | लिखित परीक्षण स्थान प्राप्ति | ||
| संचार इंटरफेस | सात कोर केबल | |||
| परिचालन तापमान | 0~+40°C | |||
| भंडारण तापमान | -30~+80°C | |||
| कुल आयाम | 155मिमीएल,60मिमीW,52मिमी एच | |||
| वजन | 0.5किलो | |||
