उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम | आवेदन फाइबर प्रकार: | मानक एसएम और एमएम |
|---|---|---|---|
| रैखिकता (शक्ति): | ≤± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | अंशांकन अवधि: | यूएसबी + ट्रिगर |
| आयाम: | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | वजन: | 1.0 किग्रा |
| प्रमुखता देना: | डायनामिक रेंज ऑप्टिकल पावर मीटर,यूएसबी इंटरफेस ऑप्टिकल पावर मीटर,85dB ऑप्टिकल पावर मीटर |
||

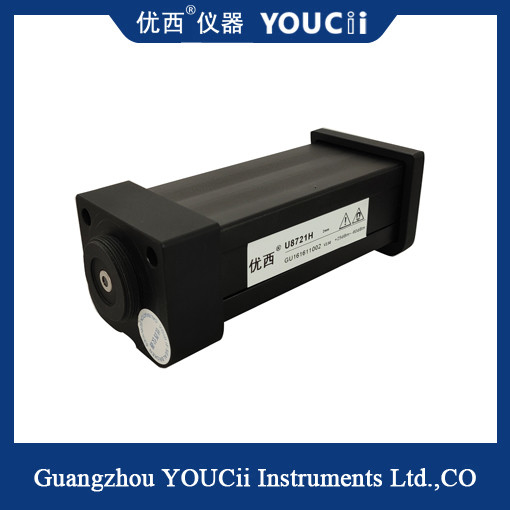

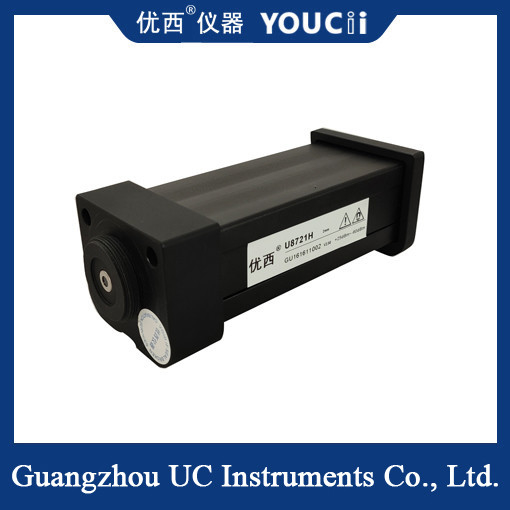

यूएसबी इंटरफेस ऑप्टिकल पावर मीटर डायनामिक रेंज 85dB तक
गुआंगज़ौ यूक्सी के उच्च गति वाले ऑप्टिकल पावर मीटर मॉड्यूल U8721 की नमूना अवधि uS स्तर तक पहुंच सकती है और डेटा को अधिक तेज़ी से प्राप्त और संसाधित किया जा सकता है।पावर मीटर मॉड्यूल यूएसबी संचार इंटरफ़ेस को अपनाता है, जो सीधे पीसी के साथ संवाद कर सकता है, डेटा प्रदर्शित कर सकता है और कॉन्फ़िगरेशन सॉफ्टवेयर के माध्यम से पैरामीटर सेट कर सकता है।
U8721 उच्च गति ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WDM घटकों, ऑप्टिकल वेवगाइड ग्रिटिंग एरे AWG घटकों, सपाट ऑप्टिकल वेवगाइड पीएलसी घटकों, WSS, OPM, DPSK,ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोग. गुआंगज़ौ Youxi पावर मीटर के अन्य मॉडल की तुलना में, U8721 उच्च गति नमूनाकरण, और छोटे आकार की विशेषताओं है,विशेष रूप से बहु-चैनल ऑप्टिकल पावर मीटर नमूनाकरण प्रणाली में इकट्ठा करने के लिए उपयुक्त.
उच्च गति वाले ऑप्टिकल पावर मीटर U8721 की अन्य विशेषताएं हैंः त्वरित प्रारंभ, उच्च माप सटीकता, विभिन्न प्रकार की वैकल्पिक शक्ति रेंज और चैनल संख्या, यूएसबी संचार इंटरफ़ेस,उच्च गति और सुविधाजनक,और यह सस्ती है.
विनिर्देश
| मॉडल | U8721C | U8721D |
| सेंसर तत्व | InGaAs | |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |
| कैलिब्रेशन तरंग दैर्ध्य | 980/1310/1490 / 1510~1640nm निरंतर कैलिब्रेशन | |
| पावर रेंज | + 5 ~ -80dBm | |
| शक्ति के नमूने लेने की अवधि (दर) | 10 us ((100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | |
| ऑप्टिकल इनपुट इंटरफ़ेस | समर्थन नग्न फाइबर संयुक्त या एफसी/एलसी/एससी एडाप्टर | |
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
< 0.02 डीबीएल सामान्य मान | |
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | |
| रिटर्न हानि | > 40 डीबी | |
| संचार इंटरफ़ेस | यूएसबी + ट्रिग | यूएसबी + ट्रिग + बीएनसी एनालॉग मात्रा |
| कैलिब्रेशन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ~ +40°C | |
| भंडारण तापमान | -30 ~ +80°C | |
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | |
| वजन | 1.0 किलो | |
