उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम |
|---|---|---|---|
| रिटर्न हानि: | > 40 डीबी | संचार इंटरफ़ेस: | RS232 |
| प्रचालन तापमान: | 0 ~ + 40 ℃ | वजन: | 0.5 किलो |
| प्रमुखता देना: | एकल चैनल मिनी ऑप्टिकल पावर मीटर,RS232 मिनी ऑप्टिकल पावर मीटर,मिनी ऑप्टिकल पावर मीटर |
||

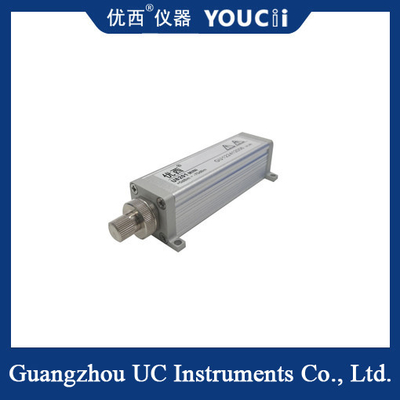

एकल-चैनल मिनी ऑप्टिकल पावर मीटर में उत्कृष्ट प्रदर्शन और छोटा आकार है
UC8201MINI ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग उच्च परिशुद्धता WD-विभाजन मल्टीप्लेक्सिंग DWDM घटकों, ऑप्टिकल वेवगाइड ग्रिडिंग एरे AWG घटकों के लिए किया जा सकता है,सपाट ऑप्टिकल वेवगाइड पीएलसी घटक, WSS, OPM, DPSK, ऑप्टिकल एम्पलीफायर EDFA और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप अनुप्रयोगों।UC8201MINI में कॉम्पैक्ट आकार की विशेषताएं हैं, विशेष रूप से बहु-चैनल ऑप्टिकल पावर मीटर नमूनाकरण प्रणालियों में इकट्ठा करने के लिए उपयुक्त है।
होना चाहिए
1.डब्ल्यूडीएम, जीएफएफ, एडब्ल्यूजी, पीएलसी डिवाइस परीक्षण
2. सम्मिलित हानि, वापसी हानि माप
3ऑप्टिकल फाइबर सेंसर, ऑप्टिकल फाइबर केबल परीक्षण
4ध्रुवीकरण मोड फैलाव PMD और ध्रुवीकरण निर्भर हानि PDL माप
5ऑप्टिकल फाइबर, संचार अनुसंधान एवं विकास प्रयोगशाला परीक्षण
विशेषाधिकार
1तेजी से स्टार्टअप और उच्च माप सटीकता।
2व्यापक गतिशील शक्ति माप सीमा।
विनिर्देश
| मॉडल | U8201MINI |
| सेंसर तत्व | InGaAs |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम |
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
| पावर रेंज (dBm) | +7 ~ -70 डीबीएम |
|
शक्ति के नमूने लेने की अवधि (दर) |
1 ms ((1KHz) |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक |
| ऑप्टिकल इनपुट इंटरफेस | FC/PC या FC/APC |
|
संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) |
|
संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट |
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) |
| रिटर्न हानि | > 40 डीबी |
| संचार इंटरफ़ेस | RS232 |
| कैलिब्रेशन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ~ +40°C |
| भंडारण तापमान | -30 ~ +80°C |
| आयाम | 37 मिमी W, 25 मिमी H, 115 मिमी D |
| वजन | 0.5 किलो |
मॉड्यूल का वर्णन
आगे का भाग पीछे का भाग
