उत्पाद विवरण:
|
| आयाम: | 245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी | सामग्री: | धातु |
|---|---|---|---|
| चैनलों की संख्या: | 8 | बिजली रेंज: | +10 ~ -65dBm |
| तरंग दैर्ध्य रेंज: | 850 ~ 1700 एनएम | अंशांकन तरंग दैर्ध्य: | 850/980/1310/1490/1550/1610 एनएम |
| आवेदन फाइबर प्रकार: | 62.5 उम कोर आकार तक मानक एसएम और एमएम | ||
| प्रमुखता देना: | उच्च प्रदर्शन ऑप्टिकल पावर मीटर,किफायती ऑप्टिकल पावर मीटर,मल्टी-चैनल ऑप्टिकल पावर मीटर |
||

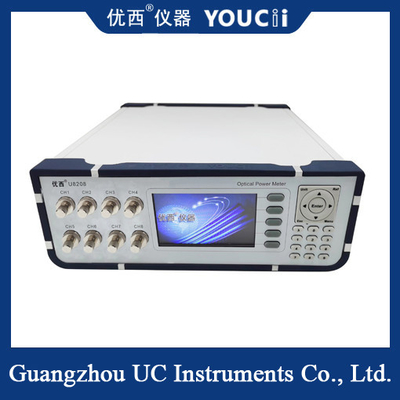

डिस्प्ले के साथ मल्टी-चैनल ऑप्टिकल पावर मीटर सस्ती और उच्च प्रदर्शन है
एक बहु-चैनल ऑप्टिकल पावर मीटर एक उपकरण है जिसका उपयोग कई प्रकाश स्रोतों की शक्ति को मापने के लिए किया जाता है।
यह कैसे काम करता हैः
मल्टीचैनल ऑप्टिकल पावर मीटर इनपुट ऑप्टिकल सिग्नल को एक ऑप्टिकल सेंसर के माध्यम से विद्युत सिग्नल में परिवर्तित करता है।
विद्युत संकेतों को फोटोइलेक्ट्रिक कन्वर्टर्स द्वारा डिजिटल संकेतों में परिवर्तित किया जाता है।
डेटा अधिग्रहण और प्रसंस्करण इकाई प्रत्येक चैनल के पावर मूल्य प्राप्त करने के लिए संकेत एकत्र और संसाधित करती है।
प्रकारः
मैट्रिक्स मल्टी-चैनल ऑप्टिकल पावर मीटर: आमतौर पर एक स्वचालित स्कैनिंग फ़ंक्शन होता है, जो कई प्रकाश स्रोतों के पावर मान को जल्दी से स्कैन कर सकता है।
रैखिक बहु-चैनल ऑप्टिकल पावरमीटर: आमतौर पर अधिक परीक्षण गति और बेहतर संवेदनशीलता होती है।
विशेषताएं:
परीक्षण दक्षता में सुधार के लिए एकाधिक प्रकाश स्रोतों की शक्ति को एक साथ मापा जा सकता है।
कुछ मॉडल (जैसे कि बेंचटॉप मल्टी-चैनल ऑप्टिकल पावर मीटर) उच्च गति वाले नमूनाकरण प्रौद्योगिकी का उपयोग करते हैं, जैसे कि 500us तक की उच्च गति वाले डेटा अधिग्रहण,ऑप्टिकल शक्ति में परिवर्तनों का वास्तविक समय में प्रतिबिंब.
इसमें उच्च परिशुद्धता, बड़ी गतिशील सीमा, स्व-शून्यकरण, स्वचालित सीमा आदि की विशेषताएं हैं।
यह यूएसबी वर्चुअल सीरियल पोर्ट संचार इंटरफ़ेस के माध्यम से पीसी के साथ संवाद कर सकता है और वास्तविक समय में परीक्षण डेटा प्रसारित कर सकता है।
कुछ मॉडल सुधार मान सेटिंग्स को सहेजने के लिए एक फ़ंक्शन प्रदान करते हैं, जो स्वचालित रूप से वर्तमान सेटिंग्स को सहेजता है.
तकनीकी विनिर्देश
| मॉडल # | यू8201 | यू8202 | यू8204 | यू820एक्सH |
| चैनलों की संख्या | 1 | 2 | 4 | एक्स |
| पावर रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm | |||
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | |||
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| ऑपरेशन तापमान | 0 ️ +40°C | |||
| भंडारण तापमान | -30 ️ +80°C | |||
| पुनर्मूल्यांकन अवधि | दो वर्ष | |||
| आयाम | 245 मिमी W, 105 मिमी H, 320 मिमी D | |||
| वजन | 2.0 किलो | |||
अनुप्रयोग परिदृश्यः
यह उन परिदृश्यों के लिए उपयुक्त है जहां एक ही समय में कई प्रकाश स्रोतों की शक्ति को मापने की आवश्यकता होती है, जैसे कि ऑप्टिकल फाइबर संचार और ऑप्टोइलेक्ट्रॉनिक परीक्षण।
