उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | ऑपरेशन वेवलेंथ रेंज: | अनुकूलन योग्य |
|---|---|---|---|
| बिजली रेंज: | + 5 ~ -70 डीबीएम | रिटर्न लॉस रेंज: | 0 ~ 60 डीबी |
| सापेक्ष सटीकता - सम्मिलन हानि: | <0.02 डीबी विशिष्ट | शक्ति: | 100 ~ 240 वी एसी |
| वजन: | 3.5 किग्रा | ||
| प्रमुखता देना: | वैकल्पिक दो तरंग दैर्ध्य सम्मिलन हानि उपकरण,दो तरंग दैर्ध्य सम्मिलन हानि उपकरण |
||

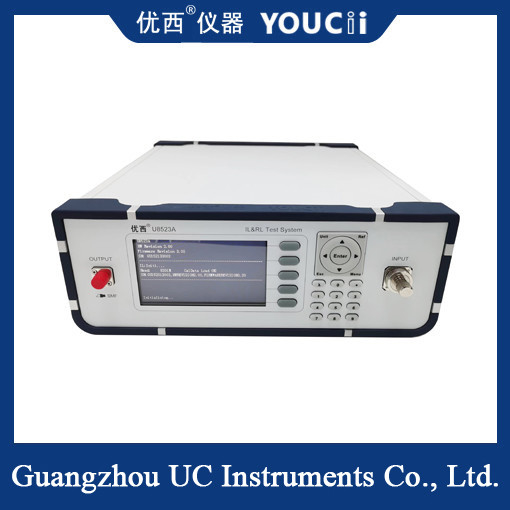

दोहरी तरंग दैर्ध्य सम्मिलन हानि उपकरण का कार्य तरंग दैर्ध्य वैकल्पिक है
दोहरी तरंग दैर्ध्य सम्मिलन हानि विश्लेषक विशेष रूप से निष्क्रिय उपकरणों (जैसे कनेक्टर, युग्मक, आदि) के सम्मिलन हानि (आईएल) और वापसी हानि (आरएल) को मापने के लिए उपयोग किया जाने वाला एक प्रकार का उपकरण है।) ऑप्टिकल फाइबर संचार प्रणालियों में.
अवलोकन
दो तरंग दैर्ध्य सम्मिलन हानि परीक्षक एक उच्च-सटीक परीक्षण उपकरण है जो दो अलग-अलग तरंग दैर्ध्यों (आमतौर पर 1310nm और 1550nm) पर सम्मिलन हानि और वापसी हानि को मापने में सक्षम है।यह साधन विकास में महत्वपूर्ण भूमिका निभाता है।ऑप्टिकल फाइबर संचार प्रणालियों का उत्पादन और रखरखाव।
दूसरा, कार्य सिद्धांत
पुल सिद्धांत में शोर स्रोतों की एक जोड़ी डालने से, दो तरंग दैर्ध्य प्लग-बैक हानि उपकरण लोड और नो-लोड स्थितियों में परीक्षण सर्किट को माप सकता है। परीक्षण प्रक्रिया में,उपकरण परीक्षण संकेत की एक विशिष्ट आवृत्ति और शक्ति का उत्पादन करेगा, और फिर परीक्षण संकेत की घटना और परावर्तित शक्ति को मापकर, एक विशिष्ट तरंग दैर्ध्य पर मापे गए उपकरण के सम्मिलन हानि मूल्य और वापसी हानि मूल्य की गणना करें।
विशेषताएं
दोहरी तरंग दैर्ध्य मापनः यह विभिन्न तरंग दैर्ध्य पर परीक्षण आवश्यकताओं को पूरा करने के लिए दो अलग-अलग तरंग दैर्ध्य पर 1310nm और 1550nm पर मापा जा सकता है।
उच्च परिशुद्धताः उन्नत परीक्षण प्रौद्योगिकी और एल्गोरिथ्म का उपयोग करके, यह उच्च परिशुद्धता सम्मिलन हानि और वापसी हानि माप प्राप्त कर सकता है।
आसान संचालनः सहज उपयोगकर्ता इंटरफ़ेस और सरल संचालन प्रवाह के साथ, उपयोगकर्ताओं को केवल परीक्षण पूरा करने के लिए संकेतों का पालन करने की आवश्यकता है।
डेटा रिकॉर्डिंग और विश्लेषणः यह स्वचालित रूप से परीक्षण डेटा रिकॉर्ड कर सकता है और उपयोगकर्ताओं को परीक्षण के तहत उपकरण के प्रदर्शन को बेहतर ढंग से समझने में मदद करने के लिए डेटा विश्लेषण कार्य प्रदान कर सकता है।
विनिर्देश
| मॉडल # | यू8523 |
| सेंसर तत्व | InGaAs |
| ऑपरेशन तरंग दैर्ध्य रेंज | 1310 / 1550 एनएम |
| पावर रेंज | + 5 ~ -70 डीबीएम |
| रिटर्न हानि सीमा | 0~60 डीबी |
| अनुप्रयोग फाइबर प्रकार | मानक एसएम |
| सापेक्ष सटीकता ️ वापसी हानि | ± 0.4 डीबी |
| पूर्ण शक्ति सटीकता | ± 0.2 डीबी |
| सापेक्ष सटीकता ️ सम्मिलन हानि | < 0.02 डीबीएल विशिष्ट |
| इंटरफेस | RS232 |
| शक्ति | 100 ~ 240 वी एसी |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| आयाम | 245 मिमी चौड़ाई × 105 मिमी एच × 320 मिमी डी |
| वजन | 3.5 किलो |
उपयोग की प्रक्रिया
परीक्षण की तैयारीः सुनिश्चित करें कि उपकरण ठीक से जुड़ा हुआ है और पूर्व-गर्म है। जांचें कि क्या माप लाइन सम्मिलन का क्षति मूल्य योग्य है, और क्या अंत चेहरा साफ है।
शून्य पर लौटने का नुकसानः मार्किंग लाइन के शुरुआती छोर को प्रकाश स्रोत के आउटपुट इंटरफ़ेस से कनेक्ट करें, मार्किंग लाइन के दूसरे छोर को एक घुमावदार छड़ी से लपेटें,निर्दिष्ट सीमा के भीतर वापसी हानि चैनल के ऑप्टिकल शक्ति मूल्य समायोजित करें, शून्य कुंजी दबाएँ जब तक कि रिटर्न हानि विंडो -00- प्रदर्शित नहीं करता।
रिटर्न लॉस कैलिब्रेशन: घाव मार्किंग लाइन को ढीला करें, मार्किंग लाइन के अंत को ऑप्टिकल पावर मीटर इंटरफेस में डालें, कैलिब्रेशन के लिए रेफ कुंजी दबाएं।
वापसी हानि मापः मानक जंपर को परीक्षण के तहत डिवाइस से कनेक्ट करें, परीक्षण के तहत डिवाइस के दूसरे छोर को 4 से 5 मोड़ पर लपेटें,और उपकरण द्वारा प्रदर्शित मूल्य उपकरण के अनुरूप तरंग दैर्ध्य के वापसी हानि मूल्य है.
