उत्पाद विवरण:
|
| सामग्री: | धातु | आयाम: | 1यू |
|---|---|---|---|
| बिट दरें: | 24.5～29जीबीपीएस | चैनलों की संख्या: | 4 |
| पीआरबीएस: | 27-1, 29-1, 211-1, 215-1, 223-1, 231-1,258-1 | पीपीजी: | उपयोगकर्ता परिभाषित पैटर्न, और 8, 16, 32, 64 बिट परिभाषित |
| संचार बंदरगाह: | USB | ||
| प्रमुखता देना: | चार-चैनल ट्यून करने योग्य त्रुटि मीटर,आरओएसए उपकरणों के लिए ट्यून करने योग्य त्रुटि मीटर |
||

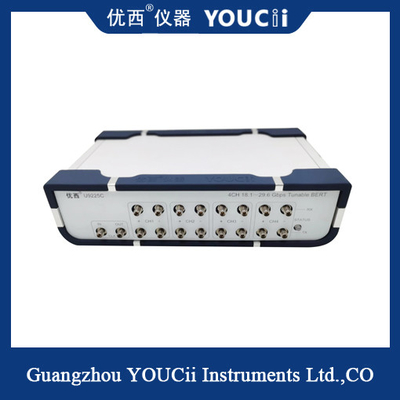

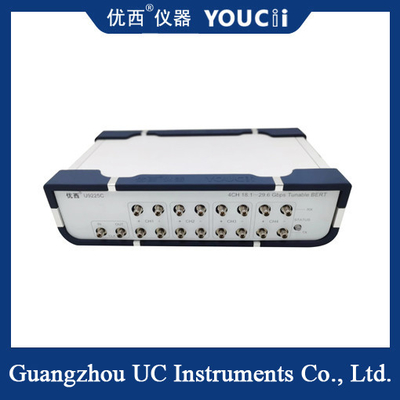

100G TOSA/ROSA उपकरणों के लिए चार-चैनल 24.5 से 29Gb/S ट्यून करने योग्य त्रुटि मीटर
चार-चैनल 24.5~29Gb/s ट्यून करने योग्य बिट त्रुटि परीक्षक एक प्रकार का उच्च-सटीक और लागत प्रभावी परीक्षण उपकरण है, जिसका उपयोग मुख्य रूप से ऑप्टिकल संचार त्रुटि परीक्षण के क्षेत्र में किया जाता है।
उत्पाद अवलोकन
चार-चैनल 24.529Gb/s ट्यून करने योग्य त्रुटि मीटर एक परीक्षण उपकरण है जो आंतरिक संदर्भ घड़ी, ग्राफिक सिग्नल जनरेटर, घड़ी रिकवरी सर्किट और त्रुटि विश्लेषण के कार्यों को एकीकृत करता है। यह चार-चैनल समानांतर परीक्षण का समर्थन करता है, प्रत्येक चैनल की दर 24.529Gb/s तक है, जो विभिन्न उच्च-दर संचार उपकरणों की परीक्षण आवश्यकताओं के लिए उपयुक्त है।
उत्पाद की विशेषताएं
उच्च परिशुद्धता और उच्च प्रदर्शन: त्रुटि परीक्षक उच्च परिशुद्धता त्रुटि परीक्षण प्रदान कर सकता है ताकि परीक्षण परिणामों की सटीकता और विश्वसनीयता सुनिश्चित की जा सके।
मल्टी-चैनल समानांतर परीक्षण: चार-चैनल समानांतर परीक्षण का समर्थन करें, परीक्षण दक्षता में सुधार करें, खासकर उन लोगों के लिए जिन्हें एक ही समय में कई उपकरणों का परीक्षण करने की आवश्यकता होती है।
ट्यून करने की क्षमता: विभिन्न दर वाले उपकरणों की परीक्षण आवश्यकताओं को पूरा करने के लिए दर सीमा को 24.5Gb/s से 29Gb/s तक ट्यून किया जा सकता है।
एकीकृत डिज़ाइन: विभिन्न प्रकार के परीक्षण कार्यों को एक में एकीकृत किया गया है, जिससे उपकरण का आकार और जटिलता कम हो जाती है, और उपयोग में आसानी में सुधार होता है।
समृद्ध परीक्षण कार्य: बुनियादी त्रुटि परीक्षण के अलावा, यह आई मैप परीक्षण, ट्रांसमिशन सिस्टम बिट दर और विशेषता परीक्षण का भी समर्थन करता है।
ऑपरेट करने में आसान: आमतौर पर एक अनुकूल उपयोगकर्ता इंटरफ़ेस और सरल ऑपरेशन प्रवाह होता है, ताकि ऑपरेटर जल्दी से शुरुआत कर सकें और कुशलता से परीक्षण कार्य पूरा कर सकें।
विनिर्देश
| पूर्ण अधिकतम रेटिंग | प्रतीक | न्यूनतम | टाइप. | अधिकतम | इकाई | टिप्पणियाँ |
| भंडारण तापमान | Ts | -20 | – | 70 | °C | |
| एसी वोल्टेज रेंज | VAC | 90 | – | 246 | VAC | |
| एसी वोल्टेज आवृत्ति रेंज | VFREQ | 47 | – | 63 | Hz | |
| डेटा आरएफ वोल्टेज इनपुट | VinData | -0.3 | – | 1.2 | V | |
| क्लॉक इन वोल्टेज इनपुट | VinClk | 0 | – | 1.2 | V | |
| USB पिन वोल्टेज | VinUSB | -0.3 | – | 5.5 | V | |
| RF और क्लॉक ESD HBM | RFesdH | -1000 | – | 1000 | V | |
| RF, क्लॉक और USB लैचअप | Vl | -100 | – | 100 | mA | |
| USB ESD HBM | USBesdH | -2000 | – | 2000 | V | |
| USB ESD CDM | USBesdC | -500 | – | 500 | V | |
| विद्युत विशेषताएं | प्रतीक | न्यूनतम | टाइप. | अधिकतम | इकाई | टिप्पणियाँ |
| केस तापमान | Tc | 5 | – | 45 | °C | |
| एसी आपूर्ति करंट | Icc | 0.75 | 200 | – | mA | |
| बॉड दर (NRZ प्रारूप) | BR | 12.25/24.5 | 14.5/29 | Gb/s | ||
| बॉड दर सेटपॉइंट सटीकता | BRa | -10 | – | 10 | PPM | (नोट 1) |
| बॉड दर PPM ऑफसेट | BRo | -999 | – | 999 | PPM | 1 PPM चरण आकार |
| पावर ऑन इनिशियलाइज़ेशन समय | Ton | – | – | 15 | सेकंड | |
| आई चरण चरण | EMp | – | – | 128 | चरण | .16 pS प्रति यूनिट |
| आई आयाम चरण | EMv | – | – | 64 | चरण | 8 mV प्रति यूनिट |
| नोट 1: एजिंग, तापमान और वोल्टेज | ||||||
अनुप्रयोग का दायरा
चार-चैनल 24.5~29Gb/s ट्यून करने योग्य त्रुटि मीटर में ऑप्टिकल संचार के क्षेत्र में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें निम्नलिखित पहलू शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं:
ऑप्टिकल ट्रांससीवर मॉड्यूल परीक्षण: जैसे CFP2, CFP4, QSFP28, SFP+, XFP और अन्य मॉड्यूल त्रुटि परीक्षण।
फोटोइलेक्ट्रिक घटक और उपकरण परीक्षण: जैसे TOSA, ROSA, लेजर और अन्य फोटोइलेक्ट्रिक घटक और उपकरण त्रुटि परीक्षण।
हाई-स्पीड इंटीग्रेटेड सर्किट और सर्किट बोर्ड परीक्षण: Gbps क्लास इंटीग्रेटेड सर्किट (ICs) और सर्किट बोर्ड (PCBs) के त्रुटि प्रदर्शन का परीक्षण करने के लिए उपयोग किया जाता है।
सीरियल बस और हाई-स्पीड बैकप्लेन डिज़ाइन परीक्षण: सीरियल बस और हाई-स्पीड बैकप्लेन डिज़ाइन प्रक्रिया के दौरान सिस्टम की सिग्नल अखंडता और बिट त्रुटि दर को सत्यापित करने के लिए उपयोग किया जाता है।
ऑप्टिकल ट्रांसमिशन नेटवर्क स्थापना परीक्षण और समस्या निवारण: ऑप्टिकल ट्रांसमिशन नेटवर्क की स्थापना और कमीशनिंग के दौरान सिस्टम त्रुटि प्रदर्शन का परीक्षण करने और दोषों का निवारण करने के लिए उपयोग किया जाता है।
