उत्पाद विवरण:
|
| चैनलों की संख्या: | 8 | सामग्री: | धातु |
|---|---|---|---|
| वजन: | 4 किलो | प्रचालन तापमान: | 0 ~ + 40 ℃ |
| भंडारण तापमान: | -30 ~ + 80 ℃ | रिटर्न हानि: | > 40 डीबी |
| रैखिकता (शक्ति): | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | ||
| प्रमुखता देना: | ऑप्टिकल सिग्नल मॉनिटरिंग डिवाइस पावर मीटर,डिस्प्ले ऑप्टिकल पावर मीटर,आठ-चैनल ऑप्टिकल पावर मीटर |
||

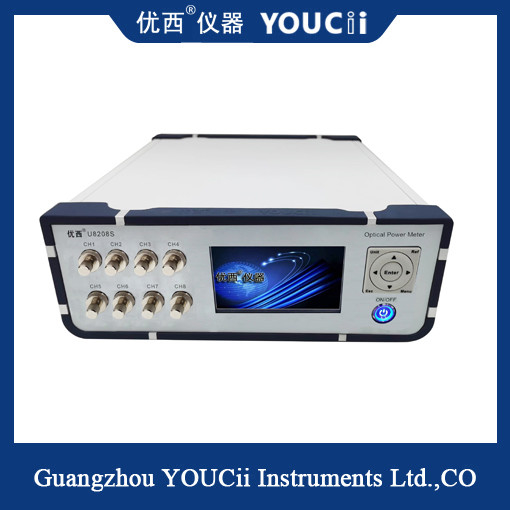

डिस्प्ले ऑप्टिकल सिग्नल मॉनिटरिंग डिवाइस के साथ आठ-चैनल ऑप्टिकल पावर मीटर
डिस्प्ले के साथ आठ-चैनल ऑप्टिकल पावर मीटर एक उपकरण है जिसे विशेष रूप से ऑप्टिकल पावर को मापने के लिए डिज़ाइन किया गया है। इसमें कई चैनल हैं, एक साथ कई ऑप्टिकल सिग्नल माप सकते हैं,और माप के परिणामों को दृश्य रूप से प्रदर्शित करने के लिए एक डिस्प्ले स्क्रीन से सुसज्जित है.
उत्पाद की विशेषताएं
बहु-चैनल डिजाइनः आठ-चैनल डिजाइन कई ऑप्टिकल संकेतों की एक साथ निगरानी की अनुमति देता है, जिससे परीक्षण की दक्षता बढ़ जाती है।
उच्च सटीक माप: माप परिणामों की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए उन्नत पता लगाने वाले सर्किट और प्रौद्योगिकियों का उपयोग किया जाता है।
रंगीन एलसीडी डिस्प्लेः 3.5 इंच या इसी आकार के रंगीन एलसीडी स्क्रीन से लैस, डिस्प्ले इंटरफ़ेस स्पष्ट और संचालित करने में आसान है।
प्रोग्राम करने योग्य नियंत्रणः यूएसबी और आरएस232 और अन्य संचार इंटरफेस का समर्थन करें, सभी परीक्षण प्रक्रिया को पूरा करने के लिए कार्यक्रम द्वारा नियंत्रित किया जा सकता है,स्वचालित माप और नियंत्रण प्रणाली बनाने के लिए आसान.
स्वतंत्र कार्य तरंग दैर्ध्य सेटिंगः प्रत्येक चैनल को अलग-अलग परीक्षण आवश्यकताओं को पूरा करने के लिए स्वतंत्र रूप से कार्य तरंग दैर्ध्य सेट किया जा सकता है।
आवेदन क्षेत्र
डिस्प्ले स्क्रीन के साथ आठ-चैनल ऑप्टिकल पावर मीटर का व्यापक रूप से संचार, ऑप्टोइलेक्ट्रॉनिक्स, वैज्ञानिक अनुसंधान और अन्य क्षेत्रों में उपयोग किया जाता है,विशेष रूप से ऑप्टिकल फाइबर संचार प्रणाली के परीक्षण और रखरखाव में एक महत्वपूर्ण भूमिका निभाता हैइसका उपयोग ऑप्टिकल फाइबर क्षीणन, ऑप्टिकल पावर वितरण और ऑप्टिकल डिवाइस प्रदर्शन जैसे मापदंडों को मापने के लिए किया जा सकता है।इंजीनियरों और तकनीशियनों को समस्याओं का शीघ्र और सटीक पता लगाने और उचित उपाय करने में मदद करना.
तकनीकी विनिर्देश
| मॉडल # | यू8201 | यू8202 | यू8204 | यू820एक्सH |
| चैनलों की संख्या | 1 | 2 | 4 | एक्स |
| पावर रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm | |||
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | |||
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| ऑपरेशन तापमान | 0 ️ +40°C | |||
| भंडारण तापमान | -30 ️ +80°C | |||
| पुनर्मूल्यांकन अवधि | दो वर्ष | |||
| आयाम | 245 मिमी W, 105 मिमी H, 320 मिमी D | |||
| वजन | 2.0 किलो |
|||
उपयोग के लिए सावधानी
सही कनेक्शनः ऑप्टिकल पावर मीटर का उपयोग करने से पहले,यह सुनिश्चित करें कि ऑप्टिकल पावर मीटर को ऑप्टिकल फाइबर या मापे जाने वाले ऑप्टिकल डिवाइस से ठीक से जोड़ा गया है ताकि ढीले इंटरफेस या अनुचित कनेक्शन के कारण माप त्रुटियों से बचा जा सके.
कैलिब्रेशनः माप के परिणामों की सटीकता सुनिश्चित करने के लिए ऑप्टिकल पावर मीटर को समय-समय पर कैलिब्रेट करें।विशिष्ट कैलिब्रेशन विधि उपकरण के मैनुअल का संदर्भ ले सकती है या निर्माता के तकनीकी कर्मियों से परामर्श कर सकती है.
धूल और नमीः उपकरण को धूल और नमी से क्षति से बचाने के लिए ऑप्टिकल पावर मीटर के कार्य वातावरण को साफ और सूखा रखें।
बैटरी की शक्तिः यह सुनिश्चित करने के लिए बैटरी की शक्ति की जाँच करें कि परीक्षण के दौरान बैटरी की शक्ति पर्याप्त है ताकि अपर्याप्त शक्ति के कारण माप में व्यवधान या डेटा हानि से बचा जा सके।
