उत्पाद विवरण:
|
| क्षीणन सीमा: | ≥ 40 डीबी | वोल्टेज प्रकार: | 3.0V या 5.0V |
|---|---|---|---|
| प्रचालन वोल्टेज: | 12V | परिचालन तापमान: | 0-50 डिग्री सेल्सियस |
| आयाम: | (लंबाई)45×(चौड़ाई)41×(ऊंचाई)9.7 ±0.2मिमी | कनेक्टर का प्रकार: | अनुकूलित |
| स्विच समय: | ≤ 10ms (आसन्न अनुक्रमिक स्विचिंग) | ||
| प्रमुखता देना: | उच्च गति ऑप्टिकल स्विच,1*8 ऑप्टिकल स्विच,1310/1550nm ऑप्टिकल स्विच |
||

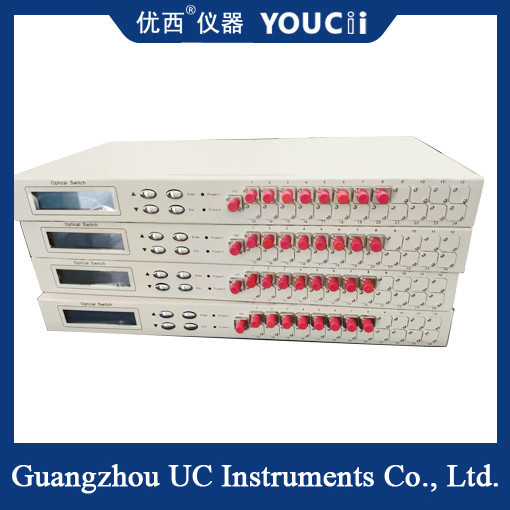

1*8 मल्टी-चैनल हाई-स्पीड ऑप्टिकल स्विच 1310/1550nm व्यापक रूप से उपयोग किया जाता है
8-चैनल ऑप्टिकल स्विच, जैसा कि नाम से पता चलता है, 8 स्वतंत्र चैनलों वाला एक ऑप्टिकल स्विचिंग डिवाइस है। यह विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए इन चैनलों के बीच ऑप्टिकल संकेतों को लचीले ढंग से स्विच करने की अनुमति देता है।
मुख्य प्रकार
विभिन्न कार्यान्वयन सिद्धांतों और तकनीकी साधनों के अनुसार, 8-चैनल ऑप्टिकल स्विच को विभिन्न प्रकारों में विभाजित किया जा सकता है, जिसमें शामिल हैं लेकिन इन तक सीमित नहीं हैं:
मैकेनिकल ऑप्टिकल स्विच: ऑप्टिकल पथ की दिशा को बदलने के लिए यांत्रिक संरचनाओं (जैसे माइक्रो मिरर, रोटेटिंग आर्म आदि) की गति के माध्यम से ऑप्टिकल संकेतों का स्विच प्राप्त करना। इस प्रकार के ऑप्टिकल स्विच में आमतौर पर उच्च स्थिरता और विश्वसनीयता होती है, लेकिन स्विचिंग गति अपेक्षाकृत धीमी होती है।
MEMS ऑप्टिकल स्विच (माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम ऑप्टिकल स्विच): ऑप्टिकल संकेतों की स्विचिंग प्राप्त करने के लिए सूक्ष्म यांत्रिक संरचनाओं के निर्माण के लिए माइक्रो-इलेक्ट्रॉनिक तकनीक का उपयोग। MEMS ऑप्टिकल स्विच यांत्रिक ऑप्टिकल स्विच की स्थिरता को इलेक्ट्रॉनिक उपकरणों की उच्च गति के साथ जोड़ता है, और इसमें छोटे आकार, हल्के वजन, कम बिजली की खपत और तेज़ स्विचिंग गति के फायदे हैं।
इलेक्ट्रो-ऑप्टिकल स्विच: इलेक्ट्रो-ऑप्टिकल प्रभावों (जैसे पुकर प्रभाव) के माध्यम से सामग्री के अपवर्तक सूचकांक को बदलता है, और फिर ऑप्टिकल सिग्नल के प्रसार पथ को नियंत्रित करता है। इलेक्ट्रो-ऑप्टिकल स्विच में आमतौर पर उच्च स्विचिंग गति और व्यापक बैंडविड्थ होती है, लेकिन इसके लिए उच्च ड्राइव वोल्टेज की आवश्यकता हो सकती है।
विनिर्देश
| प्रकार संख्या | U8418 |
| ऑपरेटिंग तरंग दैर्ध्य | 1260 ～ 1650nm |
| परीक्षण तरंग दैर्ध्य | 1310nm / 1550 nm |
| सम्मिलन हानि | ≤1.2 dB |
| दोहराव | ≤±0.05 dB |
| वापसी हानि | ≥50dB |
| क्रॉसस्टॉक | ≥55dB |
| तरंग दैर्ध्य निर्भर हानि | ≤0.25 |
| ध्रुवीकरण निर्भर हानि | ≤0.02 |
| स्विचिंग समय | ≤ 10ms(आसन्न अनुक्रमिक स्विचिंग) |
| फाइबर प्रकार | SM(9/125um) |
| कनेक्टर फॉर्म | FC/PC |
| निगरानी पोर्ट | RJ45,RS-232 |
| कार्यशील बिजली की आपूर्ति | AC: 85 ～ 264(50/60Hz) |
| ऑपरेटिंग तापमान | -5 ～ + 60℃ |
| भंडारण तापमान | -40 ～ + 80°C |
| चेसिस प्रकार | 19 इंच मानक 1U रैक(483×220×44mm) |
अनुप्रयोग परिदृश्य
8 चैनल ऑप्टिकल स्विच का व्यापक रूप से ऑप्टिकल संचार, ऑप्टिकल सेंसिंग, ऑप्टिकल परीक्षण और अन्य क्षेत्रों में उपयोग किया गया है। उदाहरण के लिए:
ऑप्टिकल संचार नेटवर्क: वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) सिस्टम में, 8-चैनल ऑप्टिकल स्विच का उपयोग ऑप्टिकल सिग्नल रूटिंग, सुरक्षा और पुनर्प्राप्ति के लिए किया जा सकता है।
ऑप्टिकल सेंसिंग सिस्टम: वितरित ऑप्टिकल फाइबर सेंसिंग सिस्टम में, 8-चैनल ऑप्टिकल स्विच का उपयोग मल्टी-पॉइंट एक साथ माप प्राप्त करने के लिए किया जा सकता है, जिससे सेंसिंग सिस्टम की दक्षता और सटीकता में सुधार होता है।
ऑप्टिकल परीक्षण उपकरण: ऑप्टिकल उपकरणों और सिस्टम के परीक्षण के दौरान, 8-चैनल ऑप्टिकल स्विच का उपयोग ऑप्टिकल उपकरणों और सिस्टम के प्रदर्शन का मूल्यांकन और अनुकूलन करने के लिए विभिन्न ऑप्टिकल पथ स्थितियों का अनुकरण करने के लिए किया जा सकता है।
