उत्पाद विवरण:
|
| पीडी आकार: | φ1 मिमी | भंडारण तापमान: | -20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस |
|---|---|---|---|
| इंटरफेस: | RS232 | एटेन्यूएटर रेंज: | 0 ~ 35 डीबी (40 डीबी प्रकार) |
| पुन: अंशांकन अवधि: | 2 वर्ष | तरंग दैर्ध्य को कैलिब्रेट करें: | 850 एनएम ~ 1700 एनएम |
| अधिकतम इनपुट शक्ति: | +5 डीबीएम | ||
| प्रमुखता देना: | अंतर्निहित चेसिस ऑप्टिकल पावर मीटर,स्वतंत्र ऑप्टिकल पावर मीटर,छोटे मॉड्यूल ऑप्टिकल पावर मीटर |
||

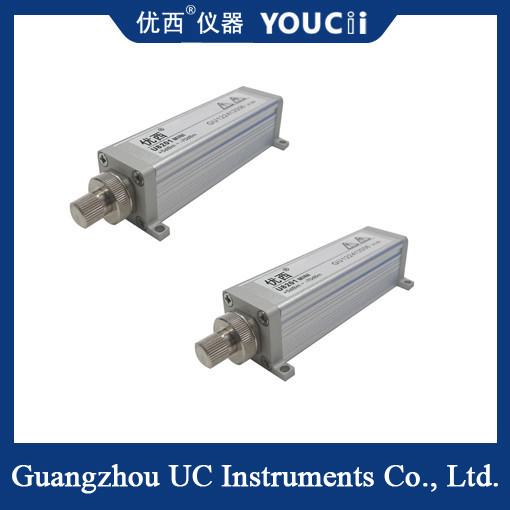

ऑप्टिकल पावर मीटर छोटे मॉड्यूल का उपयोग स्वतंत्र रूप से निर्मित चेसिस के साथ किया जा सकता है
एकल चैनल ऑप्टिकल पावर मीटर मॉड्यूल प्राप्त ऑप्टिकल सिग्नल को फोटोइलेक्ट्रिक प्रभाव के माध्यम से विद्युत सिग्नल में परिवर्तित करता हैऔर फिर मापता है और ऑप्टिकल संकेत की शक्ति प्रदर्शित करता हैइसका उपयोग मुख्य रूप से प्रकाश स्रोत की शक्ति को सटीक रूप से मापने और निगरानी करने के लिए ऑप्टिकल फाइबर संचार, ऑप्टोइलेक्ट्रॉनिक्स, ऑप्टिकल माप और अन्य क्षेत्रों में किया जाता है।
कार्य सिद्धांत
एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल का कार्य सिद्धांत फोटोइलेक्ट्रिक प्रभाव और विद्युत संकेत के पता लगाने और प्रसंस्करण पर आधारित है।जब प्रकाश एक प्रकाश संवेदनशील तत्व (जैसे एक photodiode) पर हमला करता है, फोटॉन की ऊर्जा को इलेक्ट्रॉन की गतिज ऊर्जा में परिवर्तित किया जाता है, जो प्रकाश संवेदनशील तत्व में एक धारा या वोल्टेज बनाता है। यह कमजोर विद्युत संकेत तब बढ़ाया जाता है,फ़िल्टर्ड, एनालॉग से डिजिटल रूपांतरण और अन्य प्रसंस्करण चरण,और अंत में एक डिजिटल संकेत में परिवर्तित और उपकरण के डिस्प्ले स्क्रीन पर प्रदर्शित या कंप्यूटर इंटरफ़ेस के माध्यम से उपयोगकर्ता के लिए प्रस्तुत किया.
मुख्य विशेषता
उच्च परिशुद्धता माप: एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल में आमतौर पर कम शक्ति की स्थितियों में भी सटीक माप परिणाम सुनिश्चित करने के लिए उच्च परिशुद्धता शक्ति माप क्षमता होती है।
व्यापक तरंग दैर्ध्य सीमाः विभिन्न लेजरों की कार्य तरंग दैर्ध्य को समायोजित करने के लिए, एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल को व्यापक तरंग दैर्ध्य सीमा को कवर करने की आवश्यकता है।
त्वरित प्रतिक्रियाः कुछ अनुप्रयोगों में तेजी से बदलती ऑप्टिकल शक्ति को मापने की आवश्यकता होती है, इसलिए एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल में त्वरित प्रतिक्रिया विशेषताएं होनी चाहिए।
पर्यावरणीय अनुकूलन क्षमताः ऑप्टिकल पावर मीटर का उपयोग अक्सर विभिन्न वातावरणों में किया जाता है, जैसे कि प्रयोगशालाओं, औद्योगिक उत्पादन लाइनों, आदि।इसलिए एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल में पर्यावरण अनुकूलन क्षमता होनी चाहिए।.
विनिर्देश
| मॉडल | U8201MINI |
| सेंसर तत्व | InGaAs |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम |
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
| पावर रेंज (dBm) | +7 ~ -70 डीबीएम |
| शक्ति के नमूने लेने की अवधि (दर) | 1 ms ((1KHz) |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक |
| ऑप्टिकल इनपुट इंटरफेस | FC/PC या FC/APC |
| संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) | ± 4% (1200 एनएम ~ 1610 एनएम) |
| संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट |
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) |
| रिटर्न हानि | > 40 डीबी |
| संचार इंटरफ़ेस | RS232 |
| कैलिब्रेशन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ~ +40°C |
| भंडारण तापमान | -30 ~ +80°C |
| आयाम | 37 मिमी W, 25 मिमी H, 115 मिमी D |
| वजन | 0.2 किलो |
अनुप्रयोग परिदृश्य
एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल का व्यापक रूप से निम्नलिखित परिदृश्यों में उपयोग किया जाता हैः
ऑप्टिकल फाइबर संचार प्रणालियों का परीक्षण और रखरखाव।
ऑप्टोइलेक्ट्रॉनिक उपकरणों के विकास और उत्पादन में शक्ति माप।
ऑप्टिकल प्रयोगों और अनुसंधान में शक्ति निगरानी।
