उत्पाद विवरण:
|
| रैखिकताq: | ± 5% | माप श्रेणी: | -70dBm से +10dBm |
|---|---|---|---|
| पुनर्मूल्यांकन: | 0.01डीबी | डेटा इंटरफ़ेस: | यूएसबी/RS232 |
| कनेक्टर: | एफसी या आपके अनुरोध के अनुसार | चैनलों की संख्या: | 1 |
| संचार इंटरफ़ेस: | +Trig +BNC | ||
| प्रमुखता देना: | एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल,बहुमुखी ऑप्टिकल पावर मीटर मॉड्यूल |
||

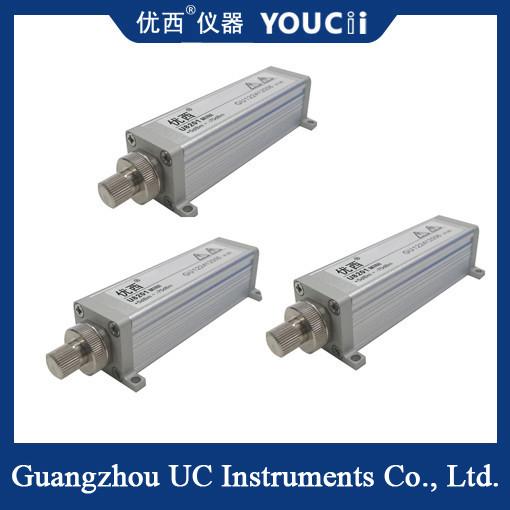

एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल में एक छोटा अंतर्निहित चेसिस है
एकल चैनल मिनी ऑप्टिकल पावर मीटर मॉड्यूल ऑप्टिकल सिग्नल शक्ति को मापने के लिए उपयोग किया जाने वाला एक प्रकार का उपकरण है। इसमें आमतौर पर छोटे आकार, तेजी से शुरू होने और आसान संचालन की विशेषताएं होती हैं.
मूल अवधारणा
ऑप्टिकल पावर मीटर (OPM) एक ऑप्टिकल सिग्नल में शक्ति को मापने के लिए उपयोग किया जाने वाला उपकरण है। इसका उपयोग मुख्य रूप से प्रकाश की औसत शक्ति का परीक्षण करने के लिए किया जाता है, और परिणाम आमतौर पर डीबी या डीबीएम में व्यक्त किए जाते हैं।डीबीएम निरपेक्ष शक्ति को दर्शाता है, जबकि डीबी सापेक्ष शक्ति का प्रतिनिधित्व करता है। एकल चैनल मिनी ऑप्टिकल पावर मीटर मॉड्यूल एकल माप चैनल और एक छोटी मात्रा के साथ ऑप्टिकल पावर मीटर को संदर्भित करता है।
मुख्य विशेषता
एकल-चैनल डिजाइनः एकल-चैनल ऑप्टिकल संकेतों की शक्ति माप के लिए केवल एक माप चैनल उपलब्ध है।
मिनी आकारः छोटा, ले जाने और उपयोग करने में आसान, सीमित स्थान या मोबाइल वातावरण में संचालन के लिए उपयुक्त।
उच्च माप सटीकताः उच्च परिशुद्धता परीक्षण की आवश्यकताओं को पूरा करने के लिए ऑप्टिकल संकेत की शक्ति को सटीक रूप से मापा जा सकता है।
व्यापक गतिशील सीमाः बड़ी शक्ति माप सीमा को कवर कर सकती है, प्रकाश संकेतों की विभिन्न तीव्रता के अनुकूल है।
त्वरित प्रारंभः जल्दी से शुरू करें, जल्दी से काम करने की स्थिति में प्रवेश कर सकते हैं, परीक्षण दक्षता में सुधार।
संचालित करने में आसानः ऑपरेशन इंटरफ़ेस सरल और सहज है, और उपयोगकर्ता जटिल प्रशिक्षण के बिना शुरू कर सकते हैं।
विनिर्देश
| मॉडल | U8201MINI |
| सेंसर तत्व | InGaAs |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम |
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
| पावर रेंज (dBm) | +7 ~ -70 डीबीएम |
| शक्ति के नमूने लेने की अवधि (दर) | 1 ms ((1KHz) |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक |
| ऑप्टिकल इनपुट इंटरफेस | FC/PC या FC/APC |
| संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) | ± 4% (1200 एनएम ~ 1610 एनएम) |
| संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट |
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) |
| रिटर्न हानि | > 40 डीबी |
| संचार इंटरफ़ेस | RS232 |
| कैलिब्रेशन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ~ +40°C |
| भंडारण तापमान | -30 ~ +80°C |
| आयाम | 37 मिमी W, 25 मिमी H, 115 मिमी D |
| वजन | 0.5 किलो |
अनुप्रयोग परिदृश्य
एकल-चैनल मिनी ऑप्टिकल पावर मीटर मॉड्यूल का व्यापक रूप से ऑप्टिकल संचार, ऑप्टिकल फाइबर सेंसिंग, ऑप्टिकल माप और अन्य क्षेत्रों में उपयोग किया जाता है, जिसमें निम्नलिखित पहलुओं तक सीमित नहीं है:
ऑप्टिकल फाइबर लिंक परीक्षण: ऑप्टिकल फाइबर लिंक की शक्ति हानि और वापसी हानि का परीक्षण करने के लिए प्रयोग किया जाता है।
ऑप्टिकल डिवाइस परीक्षणः जैसे ऑप्टिकल एम्पलीफायर, ऑप्टिकल एटेंचुएटर, ऑप्टिकल कपलर और अन्य ऑप्टिकल डिवाइस प्रदर्शन परीक्षण।
ऑप्टिकल नेटवर्क का रखरखावः ऑप्टिकल नेटवर्क के निर्माण और रखरखाव के दौरान बिजली की निगरानी और समस्या निवारण करना।
अनुसंधान और शिक्षण: ऑप्टिकल प्रयोगों और शिक्षण में माप उपकरण के रूप में उपयोग किया जाता है।
