उत्पाद विवरण:
|
| प्रचालन तापमान: | 0 ~ +40 ℃ | ऊर्जा की आवश्यकताएं: | 100 ~ 240V एसी वोल्टेज |
|---|---|---|---|
| पीडी आकार: | φ2 मिमी | डिटेक्टर प्रकार: | IngaAs |
| तरंग दैर्ध्य को कैलिब्रेट करें: | 850 एनएम ~ 1700 एनएम | डिस्प्ले का रिज़ॉल्यूशन: | 0.01 |
| सापेक्ष अनिश्चितता: | <0.02 डीबी विशिष्ट | ||
| प्रमुखता देना: | तेज स्कैनिंग ऑप्टिकल पावर मीटर,8-चैनल ऑप्टिकल पावर मीटर |
||

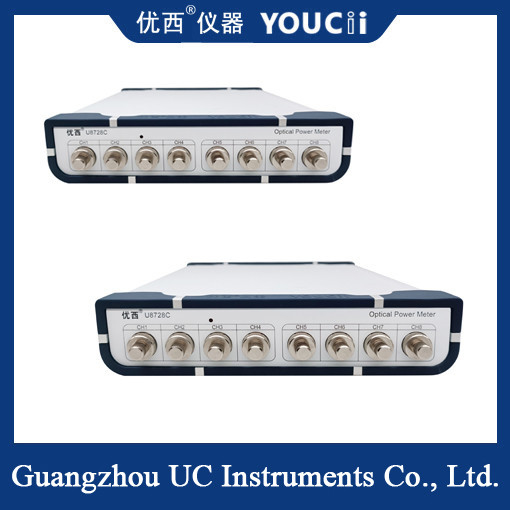

8-चैनल फास्ट स्कैनिंग ऑप्टिकल पावर मीटर पावर रेंज+5~-75dBm
8-चैनल फास्ट स्कैनिंग ऑप्टिकल पावर मीटर एक प्रकार का उच्च प्रदर्शन ऑप्टिकल माप उपकरण है, जिसका उपयोग मुख्य रूप से ऑप्टिकल फाइबर संचार में शक्ति माप और निगरानी के लिए किया जाता है,ऑप्टिकल सेंसिंग और अन्य क्षेत्र.
अवलोकन
8-चैनल फास्ट स्कैनिंग ऑप्टिकल पावर मीटर में 8 स्वतंत्र ऑप्टिकल पावर मापने के चैनल हैं जो एक साथ कई ऑप्टिकल सिग्नल की निगरानी कर सकते हैं,माप की दक्षता और सटीकता में काफी सुधारइसके अतिरिक्त, ऑप्टिकल पावर मीटर में एक फास्ट स्कैनिंग फ़ंक्शन भी है, जो तेजी से प्रतिक्रिया और वास्तविक समय की निगरानी की जरूरतों को पूरा करने के लिए ऑप्टिकल पावर में बदलाव को जल्दी से कैप्चर कर सकता है।
तकनीकी विशेषताएं
मल्टी-चैनल माप: 8 स्वतंत्र ऑप्टिकल पावर माप चैनल के साथ, मल्टी-वेव लेंथ, मल्टी-चैनल एक साथ माप का समर्थन करें।
तेज़ स्कैनिंग: उन्नत तेज़ स्कैनिंग तकनीक का उपयोग करके, यह वास्तविक समय में ऑप्टिकल शक्ति में परिवर्तन को पकड़ सकता है और सटीक माप डेटा प्रदान कर सकता है।
उच्च परिशुद्धताः माप परिणामों की सटीकता और स्थिरता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले प्रकाश संवेदनशील घटकों और संकेत प्रसंस्करण सर्किटों का उपयोग।
रिच डेटा इंटरफेसः विभिन्न प्रकार के डेटा इंटरफेस (जैसे यूएसबी, आरएस-232 आदि) प्रदान करें, डेटा ट्रांसमिशन और प्रसंस्करण के लिए कंप्यूटर या अन्य डिजिटल उपकरणों से कनेक्ट करना आसान है।
एसपिसिफ़िकेशन
| मॉडल # | U8728A | U8728H | U8728C |
| सेंसर तत्व | InGaAs | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
1510 से 1625 एनएम निरंतर कैलिब्रेशन |
|
| पावर रेंज | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| नमूने लेने की अवधि | 100us (10KHz) | 10 us (100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | ||
| अनिश्चितता (शुद्धता) | ± 4% (1200 एनएम ~ 1610 एनएम) | ||
| सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -60 डीबीएम) | ||
| रिटर्न हानि | >40 डीबी | ||
| संचार इंटरफ़ेस | RS232, यूएसबी, पीसी द्वारा नियंत्रण | ||
| ऑपरेशन तापमान | 0 ️ +40°C | ||
| भंडारण तापमान | -30 ️ +80°C | ||
| पुनर्मूल्यांकन अवधि | दो वर्ष | ||
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | ||
| वजन | 3.0 किलो | ||
आवेदन क्षेत्र
8-चैनल फास्ट स्कैनिंग ऑप्टिकल पावर मीटर का ऑप्टिकल फाइबर संचार, ऑप्टिकल सेंसिंग, ऑप्टिकल माप और अन्य क्षेत्रों में व्यापक अनुप्रयोग है। उदाहरण के लिए,ऑप्टिकल फाइबर संचार प्रणालियों में, इसका उपयोग संचार की गुणवत्ता सुनिश्चित करने के लिए ऑप्टिकल सिग्नल की शक्ति परिवर्तन की निगरानी के लिए किया जा सकता है।इसका उपयोग ऑप्टिकल सेंसर की आउटपुट शक्ति को मापने और सेंसर के प्रदर्शन का मूल्यांकन करने के लिए किया जा सकता हैऑप्टिकल माप के क्षेत्र में, इसका उपयोग स्पेक्ट्रल विश्लेषण, ऑप्टिकल पावर कैलिब्रेशन और अन्य अनुप्रयोगों के लिए किया जा सकता है।
