उत्पाद विवरण:
|
| भंडारण तापमान: | -30 ~ + 80 ℃ | एसएमएसआर: | > 35 डीबी (850/980एनएम), > 40 डीबी (1270एनएम आदि) |
|---|---|---|---|
| आउटपुट स्थिरता: | < 0.05 डीबी | पावर मॉनिटरिंग रेंज: | +25 ~ -55 डीबीएम |
| भंडारण तापमान: | -40-85 ℃ | डिवाइस पैकेज: | TO/Butterfly |
| सापेक्ष सटीकता: | ±0.02dB | वारंटी अवधि: | 2 वर्ष |
| प्रमुखता देना: | 1330nm डीएफबी लेजर स्रोत,उच्च शक्ति डीएफबी लेजर स्रोत,चार चैनल डीएफबी लेजर स्रोत |
||

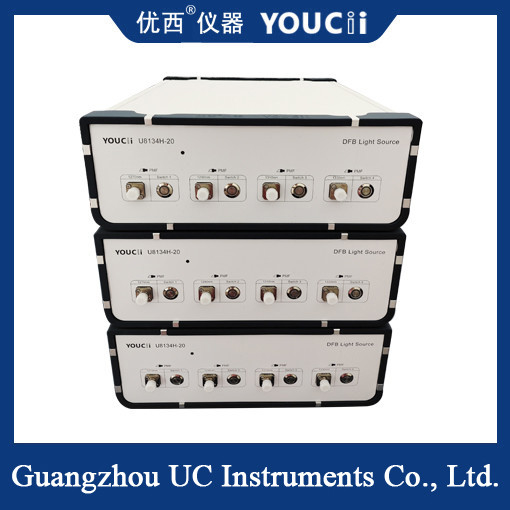

चार-चैनल उच्च शक्ति डीएफबी लेजर स्रोत 1270/1290/1310/1330nm
U8134H-20 20dBm डीएफबी लेजर स्रोत लंबी दूरी के सीडब्ल्यूडीएम सिग्नल ट्रांसमिशन और मॉड्यूल परीक्षण के लिए अनुकूलित एक उच्च प्रदर्शन समाधान है।यह फाइबर ऑप्टिक परीक्षण और माप अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उत्कृष्ट प्रदर्शन प्रदान करता है.
U8134H-20 20dBm CWDM DFB लेजर स्रोत एक कॉम्पैक्ट, उच्च-शक्ति और उच्च स्थिर प्रकाश स्रोत है जिसे निश्चित तरंग दैर्ध्य अनुप्रयोगों के लिए डिज़ाइन किया गया है।गुआंगज़ौ यूसी सीडब्ल्यूडीएम बैंड को कवर करने वाले 16 चैनलों तक के अनुकूलन योग्य समाधान प्रदान करता है, विभिन्न नेटवर्क कॉन्फ़िगरेशन के लिए लचीलापन प्रदान करता है।
आवेदन:
★ लंबी दूरी का सीडब्ल्यूडीएम प्रसारण;
★ WDM, AWG और PLC घटकों के सम्मिलन हानि और वापसी हानि परीक्षण;
★ युग्मनों के सम्मिलन हानि और वापसी हानि परीक्षण;
★ फाइबर सेंसर और फाइबर केबल परीक्षण;
★ पीएमडी और पीडीएल माप;
★ दूरसंचार अनुसंधान एवं विकास प्रयोगशाला में फाइबर ऑप्टिक परीक्षण;
★ CWDM/LAN WDM ट्रांससीवर और रिसीवर परीक्षण।
विनिर्देश
| मॉडल # | U8134H-20 |
| उपकरण पैकेज | तितली |
| वैकल्पिक तरंग दैर्ध्य | 1270, 1290, 1310, 1330 एनएम (अन्य तरंग दैर्ध्य वैकल्पिक हैं) |
| तरंग दैर्ध्य सटीकता | ± 2 एनएम |
| आउटपुट शक्ति | 100mW (20dBm) |
| कनेक्टर का प्रकार | एफसी/एपीसी (अन्य एडाप्टर अनुकूलित किया जा सकता है) |
| बैंडविड्थ @ 3 dB | < 0.1 एनएम |
| बैंडविड्थ @20 डीबी | <0.5 एनएम |
|
आउटपुट पावर स्थिरता 15 मिनट के भीतर |
±0.01 डीबी |
|
आउटपुट पावर 8 घंटे के भीतर स्थिरता |
±0.05 डीबी |
| SMSR | > 45 डीबी |
| ऑपरेशन तापमान | 0 ̊ +40 °C |
| भंडारण तापमान | -30 ̊+80 °C |
| आयाम | 285 मिमी W, 105 मिमी H, 360 मिमी D |
| वजन | 5.0 किलो |
टिप्पणी:एकल चैनलःU8131H;डबल चैनलःU8132H;चार चैनलःU8134H और 16 चैनल तक वैकल्पिक हैं।
उच्च शक्ति डीएफबी लेजर स्रोत की विशेषताएं
उच्च शक्ति आउटपुटः उच्च शक्ति डीएफबी लेजर स्रोत उच्च शक्ति लेजर आउटपुट प्रदान कर सकते हैं एक व्यापक तरंग दैर्ध्य रेंज पर उच्च शक्ति अनुप्रयोग परिदृश्यों की एक किस्म को पूरा करने के लिए।
उच्च स्थिरता: क्योंकि डीएफबी लेजर एक उच्च डिग्री आवृत्ति स्थिरता है, उच्च शक्ति डीएफबी लेजर स्रोत के आउटपुट तरंग दैर्ध्य भी बहुत स्थिर है,जो प्रणाली के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए अनुकूल है.
संकीर्ण रेखा चौड़ाईः उच्च शक्ति वाले डीएफबी लेजर स्रोतों की वर्णक्रमीय चौड़ाई छोटी होती है, आमतौर पर 10 मेगाहर्ट्ज से कम होती है, जो ऑप्टिकल सिग्नल के सुसंगतता और संकेत-शोर अनुपात में सुधार करने में मदद करती है।
उच्च एकीकरण: डीएफबी लेजर कॉम्पैक्ट होते हैं और अत्यधिक एकीकृत प्रणाली डिजाइन के लिए उपयुक्त होते हैं, जिससे सीमित स्थानों में उच्च प्रदर्शन वाले ऑप्टोइलेक्ट्रॉनिक प्रणालियों की प्राप्ति में आसानी होती है।
