उत्पाद विवरण:
|
| काम समाप्त करना: | 100~156.25 मेगाहर्ट्ज | सिग्नल एन्कोडिंग मोड: | एनआरजेड/पीएएम4 |
|---|---|---|---|
| भंडारण तापमान: | -20 ̊+70 °C | कनेक्शन पोर्ट: | एसएफपी28,एसएफपी+ |
| वारंटी: | 1 वर्ष | कोड प्रकार: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
| डेटा सिग्नल इनपुट संवेदनशीलता (एकल-समाप्त): | 50 | ||
| प्रमुखता देना: | 400G PAM4 उच्च प्रदर्शन त्रुटि परीक्षक,400G PAM4 त्रुटि परीक्षक,एनआरजेड/पीएएम4 त्रुटि परीक्षक |
||

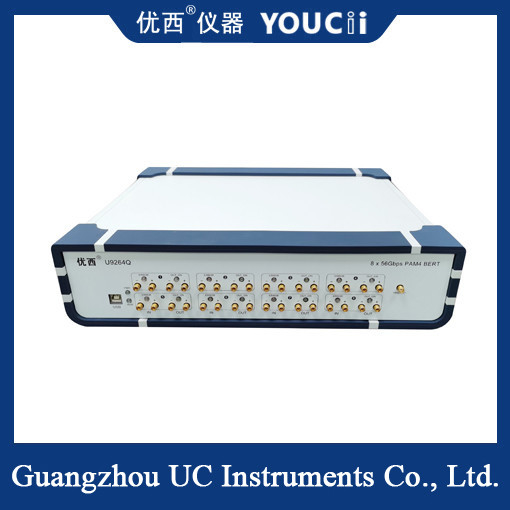

400G PAM4 उच्च प्रदर्शन त्रुटि परीक्षक सिग्नल कोडिंग मोडःNRZ/PAM4
400G PAM4 बिट त्रुटि परीक्षक 400G उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल परीक्षण के लिए एक उच्च प्रदर्शन बिट त्रुटि परीक्षक है।
प्रदर्शन विशेषताएंः
1, सिग्नल कोडिंग मोडः NRZ और PAM4, NRZ और PAM4 सिग्नल के बीच स्वतंत्र रूप से स्विच कर सकते हैं।
2, आठ-चैनल सिंक्रोनस आउटपुट, 6.144G, 10G, 40G, 100G, 200G और 400G उत्पादों का परीक्षण करने के लिए उपयोग किया जाता है, त्रुटि परीक्षण स्वतंत्र या आठ-तरफा सिंक्रोनस परीक्षण हो सकता है।
3, निरंतर त्रुटि का पता लगाने और समय त्रुटि की निगरानी का समर्थन, KP4/KR4 हार्डवेयर FEC फ़ंक्शन का समर्थन करें।
4, एनआरजेड समर्थन दरः 6.144, 10.3125, 25, 25.78125, २६.5625, 28.05 Gpbs.
5, पीएएम समर्थन दरः 14.0625, २६.5625, 28.9GBd.
6, NRZ समर्थन कोड प्रकारः PRBS7, 9, 10, 11, 15, 23, PRBS31, उपयोगकर्ता परिभाषित.
7, PAM4 समर्थन कोड प्रकारः PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, उपयोगकर्ता परिभाषित.
8, डिफ़ॉल्ट 4 आवृत्ति विभाजन की घड़ी आवृत्ति, समर्थन एक चौथाई, 1/8, 1/16, 1/32, 1, 64, 1 / आवृत्ति 128 अंक की तुलना में।
9. संचार मोडः यूएसबी से HID. ड्राइव करने की कोई आवश्यकता नहीं है, पीसी ऊपरी कंप्यूटर सॉफ्टवेयर के माध्यम से डिवाइस के साथ संवाद, बिट त्रुटि मीटर सेट और बिट त्रुटि दर का परीक्षण.
तकनीकी पैरामीटर
| नहीं. | तर्क | MIN | मॉडल | अधिकतम | इकाई |
| 1 | सिग्नल कोडिंग मोड | NRZ/PAM4 | |||
| 2 | डेटा दर | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 | कोड पैटर्न | पीआरबीएस7, पीआरबीएस9, पीआरबीएस11, पीआरबीएस13, पीआरबीएस15, पीआरबीएस16, पीआरबीएस23, पीआरबीएस31, यूजर पीआरबीएस13क्यू, एसएसपीआरक्यू, जेपी03ए, जेपी03बी | |||
| 4 | उदय-पतन का समय ((२०% से ८०%) | 14 | 35 | पीएस | |
| 5 | पैटर्न उलटा | प्राप्त करने वाले छोर पर सिग्नल स्वचालित रूप से उलट जाता है | |||
| 6 | सिग्नल आउटपुट आयाम (एक अंत) | 200 | 800 | 1000 | mV |
| 7 | 25G डाटा आउटपुट जिटटर (RMS) | 500 | 700 | fs | |
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | अंतर, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | |||
| 9 | घड़ी आउटपुट | 0.2 | 6.64 | 13.28 | गीगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट नेत्र मानचित्र प्रतिच्छेदन एनआरजेड | 49 | 50 | 52 | % |
| 12 | PAM4 आंखों की ऊँचाई (प्रति आंखों की ऊँचाई) | 80 | 110 | 200 | mV |
| 13 | पीएएम नेत्र मानचित्र की रैखिकता | 0.95 | 0.98 | 1 | |
| 14 | परिचालन तापमान | 10 | 25 | 50 | °C |
त्रुटि मीटर विद्युत नेत्र मानचित्र माप
