उत्पाद विवरण:
|
| सिग्नल आउटपुट आयाम: | 200 एमवी | सामग्री: | धातु |
|---|---|---|---|
| सिग्नल एन्कोडिंग मोड: | एनआरजेड/पीएएम4 | आयाम: | 17.3 x 8.7 x 5.3 इंच |
| कनेक्टिविटी: | यूएसबी, लैन, जीपीआईबी | आधार - सामग्री दर: | 6.144、10.3125、20、25、25.78125、26.5625、28.05 |
| घड़ी का आउटपुट: | 6.64 | ||
| प्रमुखता देना: | ऑप्टिकल ट्रांससीवर मॉड्यूल PM4 BERT,400G PM4 BERT,उच्च गति PM4 BERT |
||

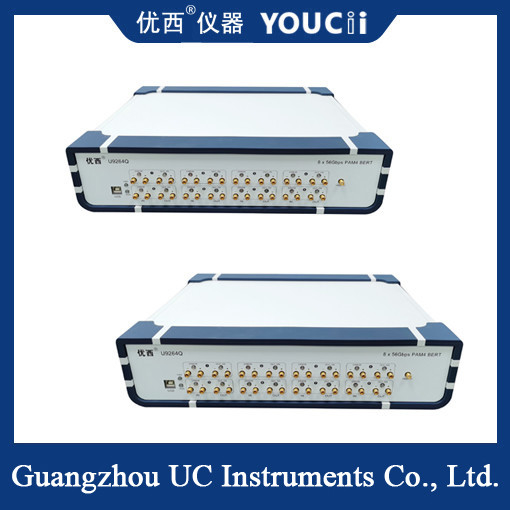

400G PM4 BERT उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल परीक्षण उपकरण
उत्पाद की विशेषताएं
कोड प्रकार स्विच करें:
साधारण त्रुटि डिटेक्टर केवल एक कोड पैटर्न उत्पन्न कर सकते हैं,जबकि 400G PAM4 त्रुटि डिटेक्टर बिना किसी परिधीय सामान के NRZ (नॉन-रिटर्न-टू-शून्य कोड) और PAM4 (चार-स्तरीय पल्स एम्पलीट्यूड मॉड्यूलेशन) कोड पैटर्न स्विच कर सकता है.
PAM4 सिग्नल 4 स्तरीय पल्स आयाम मॉड्यूलेशन है, पारंपरिक डिजिटल सिग्नल की तुलना में अधिक बिट लॉजिक जानकारी प्रदर्शित कर सकता है, जो उच्च गति ऑप्टिकल संचार प्रणालियों के लिए उपयुक्त है।
उच्च गति परीक्षण क्षमताः
24.33GBaud से 30GBaud तक PAM4 दर का समर्थन करें, 400G उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल की परीक्षण आवश्यकताओं को पूरा करें।
यह परीक्षण की व्यापकता और सटीकता सुनिश्चित करने के लिए ग्रे कोडिंग और एफईसी (आगे की त्रुटि सुधार) जैसे उन्नत कार्यों का भी समर्थन करता है।
बहुमुखी प्रतिभा:
दोनों आंतरिक और बाहरी ट्रिगर, आउटपुट आयाम समायोजन, PAM4 ट्रांसमिशन सिग्नल स्तर आनुपातिक समायोजन और अन्य कार्य,उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल के लिए स्वचालित उत्पादन परीक्षण एक प्रभावी गारंटी प्रदान करता है.
बिट त्रुटि दर को आंतरिक बिट त्रुटि गणना द्वारा पढ़ा जा सकता है, या प्राप्त डेटा को बिट त्रुटि दर निर्धारण के लिए त्रुटि विश्लेषक के त्रुटि पता लगाने के मॉड्यूल में वापस लूप किया जा सकता है।
मानकीकृत परीक्षण:
परीक्षण परिणामों की संगतता और विश्वसनीयता सुनिश्चित करने के लिए IEEE 802.3bs 400G और OIF-CEI-56G/28G और अन्य अंतरराष्ट्रीय मानकों की परीक्षण आवश्यकताओं को पूरा करें।
तकनीकी पैरामीटर
| नहीं. | तर्क | MIN | मॉडल | अधिकतम | इकाई |
| 1 | सिग्नल कोडिंग मोड | NRZ/PAM4 | |||
| 2 | डेटा दर | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 | कोड पैटर्न | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | उदय-पतन का समय ((२०% से ८०%) | 14 | 35 | पीएस | |
| 5 | पैटर्न उलटा | प्राप्त करने वाले छोर पर सिग्नल स्वचालित रूप से उलट जाता है | |||
| 6 | सिग्नल आउटपुट आयाम (एक अंत) | 200 | 800 | 1000 | mV |
| 7 | 25G डाटा आउटपुट जिटटर (RMS) | 500 | 700 | fs | |
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | अंतर, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | |||
| 9 | घड़ी आउटपुट | 0.2 | 6.64 | 13.28 | गीगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट नेत्र मानचित्र प्रतिच्छेदन एनआरजेड | 49 | 50 | 52 | % |
| 12 | PAM4 आंखों की ऊँचाई (प्रति आंखों की ऊँचाई) | 80 | 110 | 200 | mV |
| 13 | पीएएम नेत्र मानचित्र की रैखिकता | 0.95 | 0.98 | 1 | |
| 14 | परिचालन तापमान | 10 | 25 | 50 | °C |
अनुप्रयोग परिदृश्य
ऑप्टोइलेक्ट्रॉनिक घटक परीक्षणः 200G और 400G उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल और ऑप्टोइलेक्ट्रॉनिक घटक परीक्षण के लिए उपयुक्त है।
प्रयोगशाला एवं वैज्ञानिक अनुसंधान:उच्च गति ऑप्टिकल संचार प्रौद्योगिकी के प्रदर्शन और विश्वसनीयता का अध्ययन और सत्यापन करने के लिए ऑप्टिकल संचार प्रयोगशालाओं और वैज्ञानिक अनुसंधान संस्थानों में उपयोग किया जाता है.
ऑप्टिकल मॉड्यूल निर्माता: घरेलू ऑप्टिकल मॉड्यूल निर्माता ऑप्टिकल मॉड्यूल चालू करने के दौरान मैन्युअल संचालन पर निर्भर करते हैं।
हालांकि, मैनुअल कमीशनिंग अप्रभावी और महंगी है। इसलिए कुछ निर्माता स्वचालित ऑप्टिकल मॉड्यूल कमीशनिंग, कैलिब्रेशन,और निर्यात की रिपोर्ट.
400G PAM4 त्रुटि मीटर प्रोग्रामेबल इंस्ट्रूमेंट स्टैंडर्ड कमांड (SCPI) निर्देश संचार के साथ इस आवश्यकता को पूरा करता है।
