उत्पाद विवरण:
|
| बैटरी: | 300 घंटे | अंशांकन तरंग दैर्ध्य: | 633 एनएम |
|---|---|---|---|
| वजन: | 0.5 किलो | विद्युत आपूर्ति: | 9 वी बैटरी या यूएसबी |
| उत्पाद: | ऑप्टिकल पावर मीटर | शक्ति रैखिकता: | ± 0.02 डीबी |
| आयाम: | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||
| प्रमुखता देना: | छोटे आकार का ऑप्टिकल पावर मीटर जांच,उच्च स्थिरता ऑप्टिकल पावर मीटर जांच,80dBm ऑप्टिकल पावर मीटर जांच |
||

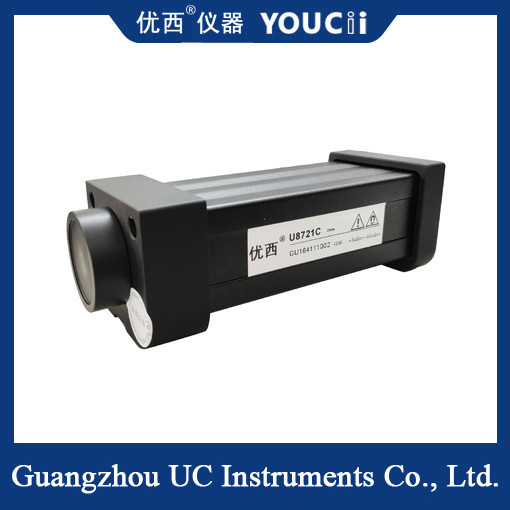

ऑप्टिकल पावर मीटर जांच उच्च स्थिरता छोटा आकार +5~-80dBm
फोटोइलेक्ट्रिक रूपांतरण सिद्धांत के आधार पर, ऑप्टिकल पावर मीटर जांच ऑप्टिकल संकेत को माप के लिए एक विद्युत संकेत में परिवर्तित करती है। मूल घटक एक फोटोडेटेक्टर है।जब प्रकाश संकेत प्रकाश डिटेक्टर पर जलाया जाता है, फोटो करंट उत्पन्न होता है, और फोटो करंट के आकार को मापकर ऑप्टिकल सिग्नल की शक्ति की गणना की जा सकती है।ऑप्टिकल पावर मीटर जांच में अक्सर संकेत प्रसंस्करण सर्किट होते हैं, फ़िल्टरिंग, और माप की सटीकता और स्थिरता में सुधार के लिए फोटो करंट को डिजिटाइज़ करना।
ऑप्टिकल पावर मीटर जांचों का व्यापक रूप से ऑप्टिकल संचार, ऑप्टिकल फाइबर सेंसिंग, ऑप्टिकल केबल निर्माण, रखरखाव और CATV में उपयोग किया जाता है। ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में,ऑप्टिकल पावर मीटर जांच का उपयोग प्रेषण शक्ति को मापने के लिए किया जा सकता है, ऑप्टिकल नेटवर्क के प्रदर्शन का मूल्यांकन करने के लिए ऑप्टिकल संकेतों की शक्ति और फाइबर लिंक हानि प्राप्त करते हैं।ऑप्टिकल पावर मीटर जांच ऑप्टिकल फाइबर सेंसर की ऑप्टिकल बिजली उत्पादन को मापने के लिए भी इस्तेमाल किया जा सकता, जो सेंसर के प्रदर्शन विश्लेषण के लिए आधार प्रदान करता है।
विनिर्देश
| उत्पाद मॉडल | U8721C | |
| सेंसर तत्व | InGaAs | |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |
| कैलिब्रेशन तरंग दैर्ध्य | 980/1310/1490 / 1510~1640nm निरंतर कैलिब्रेशन | |
| पावर रेंज | + 5 ~ -80dBm | |
| शक्ति के नमूने लेने की अवधि (दर) | 10 us ((100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | |
| ऑप्टिकल इनपुट इंटरफेस | नंगे फाइबर जोड़ या एफसी/एलसी/एससी एडाप्टर का समर्थन | |
| संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) | ± 4% (1200 एनएम ~ 1610 एनएम) | |
| संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल सामान्य मान | |
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | |
| रिटर्न हानि | > 40 डीबी | |
| संचार इंटरफ़ेस | यूएसबी + ट्रिग | यूएसबी + ट्रिग + बीएनसी एनालॉग मात्रा |
| कैलिब्रेशन अवधि | दो वर्ष | |
| ऑपरेशन तापमान | 0 ~ +40°C | |
| भंडारण तापमान | -30 ~ +80°C | |
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | |
| वजन | 0.5 किलो | |
ध्यान देने योग्य मामले
ऑप्टिकल पावर मीटर जांच का उपयोग करते समय, आपको गलत संचालन के कारण क्षति या गलत माप परिणामों से बचने के लिए उत्पाद पुस्तिका में ऑपरेटिंग विनिर्देशों का पालन करना चाहिए।
ऑप्टिकल पावर मीटर जांच को इसकी माप सटीकता और स्थिरता सुनिश्चित करने के लिए नियमित रूप से कैलिब्रेट और रखरखाव किया जाता है।
भंडारण और परिवहन के दौरान, ऑप्टिकल पावर मीटर जांच को यांत्रिक क्षति और नमी से बचाने पर ध्यान दिया जाना चाहिए।
