उत्पाद विवरण:
|
| इंटरफेस: | USB | उत्थान-पतन का समय (20% से 80%): | 14-35पीएस |
|---|---|---|---|
| सिग्नल आउटपुट आयाम (एकल-समाप्त): | 200-1000mV | डेटा सिग्नल इनपुट संवेदनशीलता (एकल-समाप्त): | 50एमवीपीपी |
| सामग्री: | धातु | चैनलों की संख्या: | 8 |
| परिचालन तापमान: | 10 ~ 50 ℃ | ||
| प्रमुखता देना: | उच्च गति PAM4 त्रुटि मीटर,ऑप्टिकल ट्रांससीवर मॉड्यूल PAM4 त्रुटि मीटर,400G PAM4 त्रुटि मीटर |
||

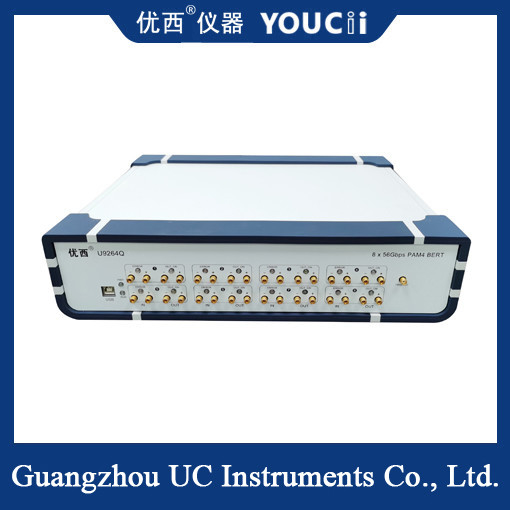

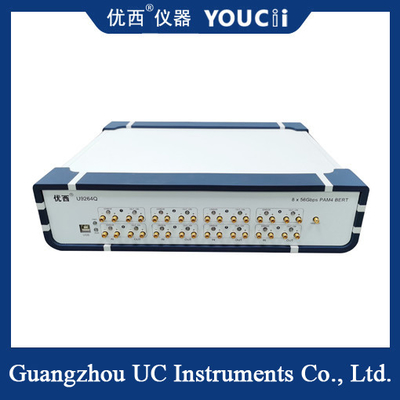

400G PAM4 त्रुटि मीटर उच्च गति ऑप्टिकल ट्रांससीवर मॉड्यूल उपकरण
400G PAM4 त्रुटि विश्लेषक एक उच्च-प्रदर्शन त्रुटि विश्लेषक है जिसे 400G दरों पर PAM4 (चार-स्तरीय पल्स आयाम मॉड्यूलेशन) संकेतों का परीक्षण करने के लिए डिज़ाइन किया गया है।यह बिना किसी परिधीय सहायक उपकरण के NRZ (नॉन-रिटर्न-टू-शून्य कोड) और PAM4 कोड स्विच कर सकता हैउच्च गति वाले ऑप्टिकल ट्रांससीवर मॉड्यूल के स्वचालित उत्पादन और परीक्षण के लिए एक प्रभावी गारंटी प्रदान करता है।
मुख्य विशेषता
उच्च गति और उच्च प्रदर्शनः 400G PAM4 त्रुटि मीटर 400G तक की संचरण दरों का समर्थन करता है, जो वर्तमान और भविष्य के उच्च गति संचार प्रणालियों की परीक्षण आवश्यकताओं को पूरा कर सकता है।उसी समय, इसकी उच्च-प्रदर्शन त्रुटि विश्लेषण क्षमता परीक्षण की सटीकता और विश्वसनीयता सुनिश्चित कर सकती है।
मल्टी-चैनल समानांतर परीक्षणः कुछ 400G PAM4 त्रुटि डिटेक्टर (जैसे BERTWaveE856F) समानांतर में 8 चैनलों का समर्थन करते हैं, जिसमें एक एकल चैनल 28.9GBd तक होता है, जिससे परीक्षण दक्षता में काफी सुधार होता है।
लचीला कोड प्रकार चयनः 400G PAM4 त्रुटि परीक्षक विभिन्न प्रकार के NRZ और PAM4 कोड प्रकारों का समर्थन करता है, जिसमें PRBS (छद्म यादृच्छिक द्विआधारी अनुक्रम) श्रृंखला कोड प्रकार, उपयोगकर्ता-परिभाषित कोड प्रकार आदि शामिल हैं।,विभिन्न परीक्षण परिदृश्यों की आवश्यकताओं को पूरा करने के लिए।
समायोज्य आउटपुट सिग्नलः आउटपुट सिग्नल का आयाम समायोजित किया जा सकता है, ध्रुवीयता को स्वतंत्र रूप से पलटा जा सकता है और यह दो परीक्षण मोड का समर्थन करता हैः समयबद्ध और निरंतर,परीक्षण के लिए अधिक लचीलापन और सुविधा प्रदान करना.
एफईसी समर्थनः कुछ 400G PAM4 त्रुटि डिटेक्टर (जैसे BERTWaveE856F) KP4-RS (544, 514) FEC (आगे की त्रुटि सुधार) का समर्थन करते हैं, जो परीक्षण सटीकता और विश्वसनीयता में और सुधार करता है।
तकनीकी पैरामीटर
| नहीं. | तर्क | MIN | मॉडल | अधिकतम | इकाई |
| 1 | सिग्नल कोडिंग मोड | NRZ/PAM4 | |||
| 2 | डेटा दर | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | जीबीपीएस |
| 3 | कोड पैटर्न | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 | उदय-पतन का समय ((२०% से ८०%) | 14 | 35 | पीएस | |
| 5 | पैटर्न उलटा | प्राप्त करने वाले छोर पर सिग्नल स्वचालित रूप से उलट जाता है | |||
| 6 | सिग्नल आउटपुट आयाम (एक अंत) | 200 | 800 | 1000 | mV |
| 7 | 25G डाटा आउटपुट जिटटर (RMS) | 500 | 700 | fs | |
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | अंतर, एसी युग्मन, 50 ओम प्रतिबाधा, महिला 2.92 मिमी एसएमए | |||
| 9 | घड़ी आउटपुट | 0.2 | 6.64 | 13.28 | गीगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) | 50 | एमवीपीपी | ||
| 11 | डेटा आउटपुट नेत्र मानचित्र प्रतिच्छेदन एनआरजेड | 49 | 50 | 52 | % |
| 12 | PAM4 आंखों की ऊँचाई (प्रति आंखों की ऊँचाई) | 80 | 110 | 200 | mV |
| 13 | पीएएम नेत्र मानचित्र की रैखिकता | 0.95 | 0.98 | 1 | |
| 14 | परिचालन तापमान | 10 | 25 | 50 | °C |
400G PAM4 त्रुटि मीटर का उपयोग ऑप्टिकल ट्रांससीवर मॉड्यूल (जैसे QSFP-DD/OSFP/QSFP28/CFPx/CXP) के विकास और उत्पादन में व्यापक रूप से किया जाता है, विशेष रूप से समानांतर 400G उत्पादों के परीक्षण में।इसके अतिरिक्त, इसका उपयोग ऑप्टिकल उपकरणों/उपप्रणालियों के विकास और उत्पादन, इनकमिंग क्वालिटी इंस्पेक्शन और सिस्टम उपकरण आपूर्तिकर्ताओं के उत्पादन में भी किया जा सकता है।सिस्टम उपकरण की स्थापना और समस्या निवारण, और केबल इकाइयों के प्रदर्शन सत्यापन।
