उत्पाद विवरण:
|
| कनेक्शन पोर्ट: | ऑप्टिकल पोर्ट | चैनलों की संख्या: | 12 |
|---|---|---|---|
| प्रकार: | त्रुटि कोड परीक्षक | भंडारण तापमान: | -20 ̊+70 °C |
| इंटरफेस: | यूएसबी, लैन, जीपीआईबी | केस तापमान: | 5~45°C |
| मॉडल: | U9210F | ||
| प्रमुखता देना: | 12-चैनल ऑप्टिकल त्रुटि मीटर,15G ऑप्टिकल त्रुटि मीटर,622M~15.0G ऑप्टिकल त्रुटि मीटर |
||

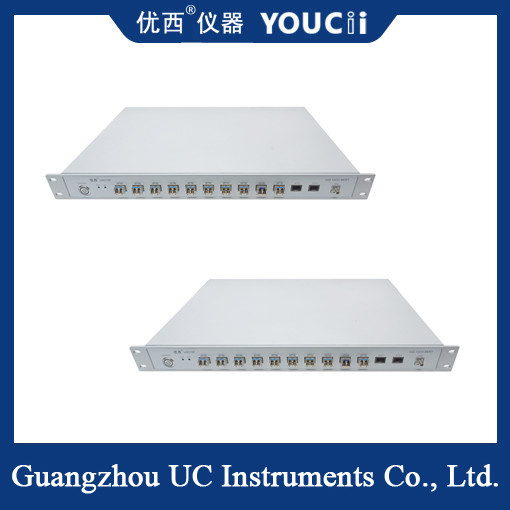

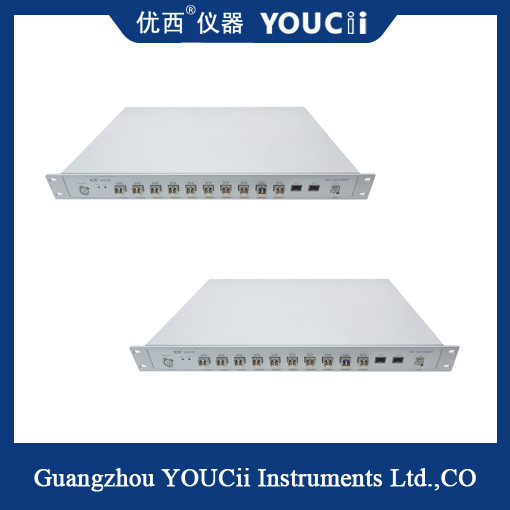

15G 12-चैनल पूर्ण दर ऑप्टिकल त्रुटि मीटर 622M~15.0G BERT
विशेषता अवलोकन
उच्च गतिः आधुनिक उच्च गति ऑप्टिकल संचार प्रणालियों की परीक्षण आवश्यकताओं को पूरा करने के लिए 15Gbps तक डेटा दरों का समर्थन किया जाता है।
मल्टी-चैनलः 12 ऑप्टिकल पोर्ट चैनलों के साथ, सभी चैनल इनपुट और आउटपुट को सिंक्रनाइज़ कर सकते हैं, समानांतर त्रुटि का पता लगा सकते हैं, परीक्षण दक्षता में सुधार कर सकते हैं।
पूर्ण दर परीक्षणः कम गति से उच्च गति पूर्ण दर त्रुटि परीक्षण का समर्थन, कई पारंपरिक दर बिंदुओं को कवर करते हुए, वर्तमान पारंपरिक सक्रिय मॉड्यूल के लिए उपयुक्त है।
उच्च परिशुद्धता: परीक्षण परिणामों की सटीकता सुनिश्चित करने के लिए कम जिट्री क्लॉक आउटपुट और उच्च-सटीक त्रुटि का पता लगाने की क्षमता के साथ।
12 विद्युत चैनलों (ध्यान दें कि यह एक विद्युत पोर्ट का एक उदाहरण है, और एक ऑप्टिकल पोर्ट की विशेषताएं समान हैं):सभी चैनलों स्वतंत्र त्रुटि का पता लगाने के लिए सक्षम करने के लिए इनपुट और आउटपुट सिंक्रनाइज़.
निरंतर और आवधिक बिट त्रुटि का पता लगाना: व्यापक बिट त्रुटि का पता लगाना प्रदान करता है।
विभिन्न परीक्षण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के कोड प्रकारों का समर्थन करेंः जैसे कि PRBS7, PRBS23, PRBS31 आदि।
कम झटका घड़ी आउटपुटः परीक्षण संकेत की स्थिरता सुनिश्चित करें।
विनिर्देश
| नहीं. | तर्क | मिन | मॉडल | अधिकतम | इकाई |
| 1 | डेटा दर | 0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | जीबीपीएस |
| 2 | चैनलों की संख्या | 12 (12 चैनल पोर्ट) | |||
| 3 | कोड पैटर्न | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | वृद्धि और गिरावट का समय (20% से 80%) | 18 | 23 | पीएस | |
| 5 | पैटर्न उलटा | प्रसारण और प्राप्त अंतों पर संकेत उल्टा समर्थन करता है | |||
| 6 | सिग्नल आउटपुट आयाम (एक अंत) | 200 | 800 | 1000 | mV |
| 7 | डेटा आउटपुट जिट (RMS) | 1.5 ((10.3125G) | पीएस | ||
| 8 | डेटा इनपुट/आउटपुट इंटरफ़ेस | अंतर, AC युग्मन, 50 ओम प्रतिबाधा, SMA | |||
| 9 | घड़ी आउटपुट | 100 | 156.25 | 156.25 | मेगाहर्ट्ज |
| 10 | डेटा सिग्नल इनपुट संवेदनशीलता (एक अंत) | 0.1 | वीपीपी | ||
| 11 | डेटा आउटपुट नेत्र मानचित्र प्रतिच्छेदन | 50 | 52 | 54 | % |
| 12 | परिचालन तापमान | 10 | 25 | 50 | °C |
उपयोग के लिए सावधानी
कनेक्शन और सेटिंगः त्रुटि मीटर का उपयोग करते समय, ऑप्टिकल संचार उपकरण को परीक्षण के लिए सही ढंग से कनेक्ट किया जाना चाहिए।और उपयुक्त मापदंडों परीक्षण आवश्यकताओं के अनुसार निर्धारित किया जाना चाहिए, जैसे कि सिग्नल दर, कोड प्रकार आदि।
निगरानी और विश्लेषणः त्रुटि मीटर को चालू करने के बाद, त्रुटि कोड की संख्या और प्रकार की बारीकी से निगरानी की जानी चाहिए और विश्लेषण कार्य के माध्यम से त्रुटि कोड का कारण पाया जाना चाहिए।
समायोजन और अनुकूलनः विश्लेषण के परिणाम के आधार पर आवश्यक समायोजन और अनुकूलन करना, जैसे ऑप्टिकल मॉड्यूल को बदलना और ऑप्टिकल फाइबर कनेक्शन को अनुकूलित करना।
दोहराया परीक्षणः समायोजन के प्रभाव को सत्यापित करने के लिए, परीक्षण परिणामों की विश्वसनीयता सुनिश्चित करने के लिए कई बार दोहराया परीक्षण किया जा सकता है।
