उत्पाद विवरण:
|
| डिस्प्ले प्रकार: | एलसीडी | नमूना अवधि: | 100us (10KHz) |
|---|---|---|---|
| ऊर्जा की आवश्यकताएं: | 100 ~ 240V एसी वोल्टेज | कनेक्टर: | एफसी या आपके अनुरोध के अनुसार |
| संचार इंटरफ़ेस: | यूएसबी、RS-232 | सामग्री: | धातु |
| पुन: अंशांकन अवधि: | 2 वर्ष | ||
| प्रमुखता देना: | डिस्प्ले प्रोब ऑप्टिकल पावर मीटर,चार चैनल ऑप्टिकल पावर मीटर,बाहरी ऑप्टिकल पावर मीटर |
||

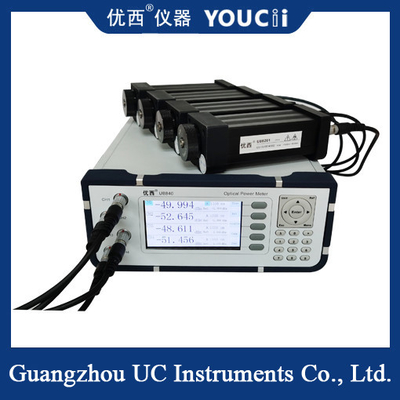

चार-चैनल ऑप्टिकल पावर मीटर डिस्प्ले प्रोब बाहरी के साथ
चार-चैनल जांच बाहरी ऑप्टिकल पावर मीटर आम तौर पर एक photodetector, एक एम्पलीफायर, एक फिल्टर, एक एनालॉग-टू-डिजिटल कनवर्टर और एक माइक्रोप्रोसेसर से बना होता है। माप प्रक्रिया में,ऑप्टिकल सिग्नल को फोटोडेटेक्टर द्वारा प्राप्त किया जाता है और इसे विद्युत सिग्नल में परिवर्तित किया जाता है, जिसे एम्पलीफायर और फिल्टर द्वारा संसाधित किया जाता है, और फिर एनालॉग-टू-डिजिटल कन्वर्टर द्वारा डिजिटल सिग्नल में परिवर्तित किया जाता है, और अंत में माइक्रोप्रोसेसर द्वारा संसाधित और प्रदर्शित किया जाता है।
चार-चैनल जांच बाहरी ऑप्टिकल पावर मीटर का कार्य सिद्धांत फोटोइलेक्ट्रिक प्रभाव पर आधारित है, अर्थात्,ऑप्टिकल सिग्नल को फोटोडेटेक्टर द्वारा प्राप्त किया जाता है और इसे विद्युत सिग्नल में परिवर्तित किया जाता है, और फिर प्रवर्धित, फ़िल्टर और सर्किट के माध्यम से डिजिटलीकृत, और अंत में ऑप्टिकल संकेत की शक्ति मूल्य प्राप्त होता है।चार अलग-अलग ऑप्टिकल रास्तों की ऑप्टिकल सिग्नल शक्ति को एक साथ मापा जा सकता है.
| मॉडल | यू88201 | यू88202 | यू88203 | यू88204 |
| डिटेक्टर का प्रकार | एकल चैनल InGaAs | |||
| ऑपरेटिंग तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
| शक्ति माप सीमा | +5~ -80डीबीएम | +15~ -70डीबीएम | +25~ -60डीबीएम | +10~ -55डीबीएम |
| शक्ति नमूनाकरण अवधि | ≥0.01ms | |||
| अनुप्रयोग फाइबर प्रकार | मानक सिंगल मोड और मल्टी-मोड फाइबर, फाइबर कोर व्यास 62.5 um तक | |||
| पूर्ण सटीकता | ±4% (1200 nm ~ 1610 nm) | |||
| सापेक्ष सटीकता | < 0.02 डीबी विशिष्ट मूल्य | |||
| शक्ति रैखिकता | ≤+/- 0.02डीबी (1200 एनएम ~ 1610 एनएम, + 0 ~ -60 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| कैलिब्रेशन चक्र | 2 वर्ष | |||
| ऑप्टिकल इनपुट इंटरफ़ेस | ऑप्टिकल फाइबर क्लैंपिंग या एफसी/पीसी कनेक्टर सम्मिलन का समर्थन करता है | लिखित परीक्षण स्थान प्राप्ति | ||
| संचार इंटरफेस | सात कोर केबल | |||
| परिचालन तापमान | 0~+40°C | |||
| भंडारण तापमान | -30~+80°C | |||
| कुल आयाम | 155मिमीएल,60मिमीW,52मिमी एच | |||
| वजन | 0.5किलो | |||
संक्षेप में, चार-चैनल जांच बाहरी ऑप्टिकल पावर मीटर में उच्च परिशुद्धता माप, तेजी से प्रतिक्रिया, बहु-चैनल डिजाइन, आदि की विशेषताएं हैं।और ऑप्टिकल संचार में अनुप्रयोगों की एक विस्तृत श्रृंखला है, ऑप्टिकल फाइबर सेंसिंग और जीवन विज्ञान।
