उत्पाद विवरण:
|
| फाइबर मॉडल: | एसएमएफ/एमएमएफ | कनेक्टर: | एफसी या आपके अनुरोध के अनुसार |
|---|---|---|---|
| पीडी आकार: | φ2/5/12 मिमी | प्रचालन तापमान: | 0 ~ +40 ℃ |
| वोल्टेज आपूर्ति: | 100 ~ 240 वी | सेंसर तत्व: | IngaAs |
| उत्पाद: | ऑप्टिकल पावर मीटर | ||
| प्रमुखता देना: | 70dBm बाहरी ऑप्टिकल पावर मीटर जांच,पीडी बाहरी ऑप्टिकल पावर मीटर जांच |
||

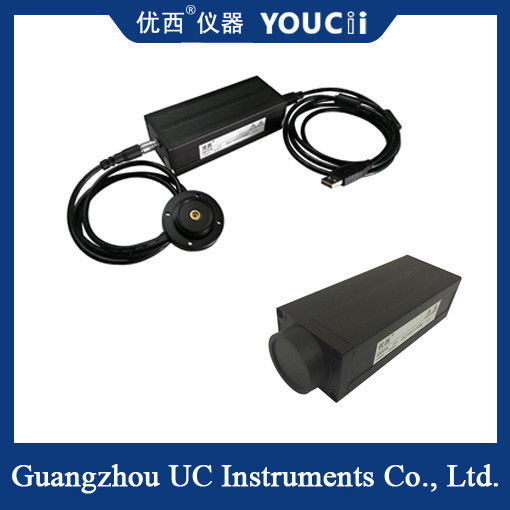

यूएसबी फास्ट स्कैनिंग पीडी बाहरी ऑप्टिकल पावर मीटर जांच +5~-70dBm
कार्यात्मक विशेषताएं
यूएसबी इंटरफ़ेस कनेक्शनः
यह वास्तविक समय डेटा संचरण और पढ़ने का एहसास करने के लिए यूएसबी इंटरफ़ेस के माध्यम से कंप्यूटर से जुड़ा हुआ है।
प्लग एंड प्ले फंक्शन का समर्थन करें, कनेक्शन और उपयोग प्रक्रिया को सरल करें।
त्वरित स्कैन फ़ंक्शनः
उच्च गति से नमूना लेने की क्षमता के साथ, कई ऑप्टिकल शक्ति माप कम समय में पूरा किया जा सकता है।
यह उन ऑप्टिकल पावर माप परिदृश्यों के लिए उपयुक्त है जिनमें वास्तविक समय की निगरानी और तेजी से प्रतिक्रिया की आवश्यकता होती है।
पीडी बाहरी डिजाइनः
फोटोड (पीडी) एक प्रकाश डिटेक्टर के रूप में बाहरी है, जो जांच को विभिन्न माप वातावरणों और जरूरतों के अनुकूल होने के लिए अधिक लचीला होने की अनुमति देता है।
बाहरी डिजाइन भी फोटोडायोड को क्षति से बचाने में मदद करता है, जो जांच के जीवन को बढ़ाता है।
उच्च परिशुद्धता माप:
जांच में उच्च प्रदर्शन फोटोइलेक्ट्रिक रूपांतरण उपकरण को अपनाया गया है, जो उच्च परिशुद्धता ऑप्टिकल शक्ति माप का एहसास कर सकता है।
विभिन्न ऑप्टिकल शक्ति माप आवश्यकताओं को पूरा करने के लिए माप सीमाओं और तरंग दैर्ध्य की एक विस्तृत श्रृंखला को कवर करना।
| मॉडल | यू8721A | यू8721B | यू8721C | यू8721D | यू8721H |
| सेंसर तत्व | InGaAs | ||||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||||
| कैलिब्रेशन तरंग दैर्ध्य | 850 / 980 / 1310 / 1510 ~ 1640nm निरंतर कैलिब्रेशन | ||||
| पावर रेंज (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
शक्ति के नमूने लेने की अवधि (दर) |
100 us ((10KHz) | 10 us ((100KHz) | |||
| अनुप्रयोग फाइबर प्रकार | मानक एसएम और एमएम | ||||
| ऑप्टिकल इनपुट इंटरफेस | नंगे फाइबर संयुक्त या एफसी समर्थन/एलसी/एससी एडाप्टर | ||||
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | ||||
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल सामान्य मान | ||||
| रैखिकता (शक्ति) | ≤ ± 0.06dB (1200 ~ 1610 एनएम, + 0 ~ -60dBm) | ||||
| रिटर्न हानि | > 40 डीबी | ||||
| संचार इंटरफ़ेस | यूएसबी | +ट्रिग | +Trig +BNC | +ट्रिग | |
| कैलिब्रेशन अवधि | दो वर्ष | ||||
| ऑपरेशन तापमान | 0 ~ +40°C | ||||
| भंडारण तापमान | -30 ~ +80°C | ||||
| आयाम | 52 मिमी एच, 60 मिमी डब्ल्यू, 150 मिमी डी | ||||
| वजन | 1.0 किलो | ||||
यूएसबी फास्ट स्कैनिंग पीडी बाहरी ऑप्टिकल पावर मीटर जांच का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता हैः
ऑप्टिकल फाइबर संचार: ऑप्टिकल फाइबर संचार प्रणाली में ऑप्टिकल शक्ति को मापने के लिए प्रयोग किया जाता है, सिग्नल संचरण गुणवत्ता की निगरानी,और संचार प्रणाली के स्थिर संचालन को सुनिश्चित करें.
ऑप्टिकल परीक्षण: ऑप्टिकल प्रयोगशाला में ऑप्टिकल उपकरणों जैसे लेजर, ऑप्टिकल एम्पलीफायर, ऑप्टिकल एटेंन्यूएटर आदि के प्रदर्शन को मापने के लिए उपयोग किया जाता है।ऑप्टिकल अनुसंधान और विकास के लिए डेटा समर्थन प्रदान करने के लिए.
ऑप्टिकल नेटवर्क निगरानी: इसका उपयोग ऑप्टिकल नेटवर्क में वास्तविक समय में ऑप्टिकल पावर परिवर्तनों की निगरानी करने, समय पर संभावित नेटवर्क दोषों का पता लगाने और हल करने के लिए किया जाता है।और नेटवर्क के स्थिर संचालन को सुनिश्चित करें.
वैज्ञानिक अनुसंधान: ऑप्टिक्स, ऑप्टोइलेक्ट्रॉनिक्स और अन्य अनुसंधान के क्षेत्र में, जिसका उपयोग ऑप्टिकल शक्ति के परिवर्तनों और विशेषताओं को मापने और विश्लेषण करने के लिए किया जाता है,संबंधित क्षेत्रों में वैज्ञानिक प्रगति और तकनीकी नवाचार को बढ़ावा देना.
