उत्पाद विवरण:
|
| डिटेक्टर प्रकार: | IngaAs | आयाम: | 112 X66 X30 मिमी |
|---|---|---|---|
| तरंग दैर्ध्य को कैलिब्रेट करें: | 850 एनएम ~ 1700 एनएम | चैनलों की संख्या: | 1 |
| फाइबर मॉडल: | एसएमएफ/एमएमएफ | गुणवत्ता: | उच्च गुणवत्ता |
| उत्पाद: | ऑप्टिकल पावर मीटर | ||
| प्रमुखता देना: | -70dBm ऑप्टिकल पावर मीटर मॉड्यूल,मिनी ऑप्टिकल पावर मीटर मॉड्यूल,एकल चैनल ऑप्टिकल पावर मीटर मॉड्यूल |
||

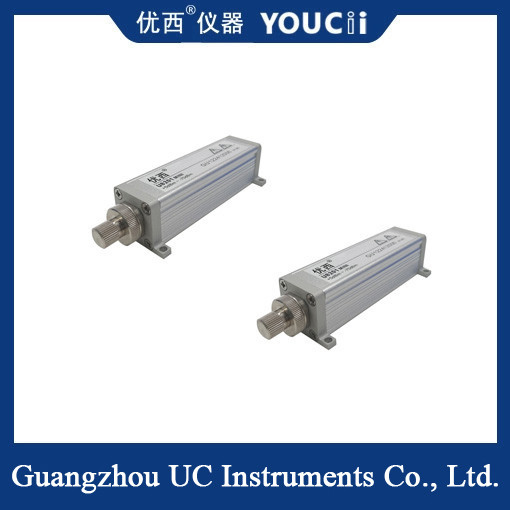

मिनी एकल चैनल ऑप्टिकल पावर मीटर मॉड्यूल +7 ~ -70dBm
मिनी एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल का उपयोग मुख्य रूप से ऑप्टिकल सिग्नल की पूर्ण शक्ति या ऑप्टिकल फाइबर के एक खंड के माध्यम से ऑप्टिकल शक्ति के सापेक्ष नुकसान को मापने के लिए किया जाता है।यह उपयोगकर्ताओं को तेजी से और सटीक रूप से ऑप्टिकल फाइबर ट्रांसमिशन गुणवत्ता का मूल्यांकन करने और संचार प्रणाली की स्थिरता और विश्वसनीयता सुनिश्चित करने में मदद कर सकता है.
कॉम्पैक्ट आकारः मिनी डिजाइन मॉड्यूल को ले जाने और संचालित करने में आसान बनाता है, जो उच्च ऊंचाई और क्षेत्र जैसे जटिल वातावरण में उपयोग के लिए उपयुक्त है।
एकल-चैनल माप: एकल-चैनल के माध्यम से ऑप्टिकल पावर मापने से ऑपरेशन प्रक्रिया सरल होती है और माप की दक्षता में सुधार होता है।
उच्च परिशुद्धता मापः माप परिणामों की सटीकता और स्थिरता सुनिश्चित करने के लिए उन्नत एकीकृत सर्किट मॉड्यूल और फोटोड का उपयोग किया जाता है।
कई तरंग दैर्ध्य कैलिब्रेशनः अंतर्निहित पारंपरिक तरंग दैर्ध्य कैलिब्रेशन बिंदु (जैसे 1310nm, 1490nm, 1550nm, आदि), जबकि अनुकूलित तरंग दैर्ध्य कैलिब्रेशन का समर्थन,विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करने के लिए.
दीर्घायुः दीर्घकालिक उपयोग की आवश्यकताओं को सुनिश्चित करने के लिए ऊर्जा-बचत डिजाइन और रिचार्जेबल लिथियम बैटरी (या सूखी बैटरी) का उपयोग।
आसान संचालनः माप कार्य सरल बटन ऑपरेशन द्वारा पूरा किया जा सकता है, और स्वचालित कैलिब्रेशन शून्य क्लियरिंग फ़ंक्शन समर्थित है, जो संचालन की कठिनाई को कम करता है।
विनिर्देश
| मॉडल | U8201MINI |
| सेंसर तत्व | InGaAs |
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम |
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
| पावर रेंज (dBm) | +7 ~ -70 डीबीएम |
| शक्ति के नमूने लेने की अवधि (दर) | 1 ms ((1KHz) |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक |
| ऑप्टिकल इनपुट इंटरफेस | FC/PC या FC/APC |
| संदर्भ स्थिति पर पूर्ण अनिश्चितता (सटीकता) | ± 4% (1200 एनएम ~ 1610 एनएम) |
| संदर्भ स्थिति पर सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट |
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 5 ~ -50 डीबीएम) |
| रिटर्न हानि | > 40 डीबी |
| संचार इंटरफ़ेस | RS232 |
| कैलिब्रेशन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ~ +40°C |
| भंडारण तापमान | -30 ~ +80°C |
| आयाम | 37 मिमी W, 25 मिमी H, 115 मिमी D |
| वजन | 0.2 किलो |
मिनी एकल-चैनल ऑप्टिकल पावर मीटर मॉड्यूल निम्नलिखित परिदृश्यों के लिए उपयुक्त है:
संचार ट्रंक बिछाना: ऑप्टिकल फाइबर संचार प्रणालियों के निर्माण और रखरखाव के दौरान ऑप्टिकल फाइबर लिंक के नुकसान और ऑप्टिकल शक्ति स्तर को मापने के लिए उपयोग किया जाता है।
उपकरण रखरखावः उनके सामान्य संचालन और संचार की गुणवत्ता सुनिश्चित करने के लिए ऑप्टिकल फाइबर संचार उपकरणों की समय-समय पर जांच और रखरखाव करें।
अनुसंधान और उत्पादनः ऑप्टिकल अनुसंधान और उत्पादन के दौरान ऑप्टिकल संकेतों की शक्ति और हानि विशेषताओं को मापने के लिए उपयोग किया जाता है।
