उत्पाद विवरण:
|
| प्रदर्शन: | एलसीडी | सेंसर तत्व: | IngaAs |
|---|---|---|---|
| सामग्री: | धातु | फाइबर का प्रकार: | एसएम एमएम फाइबर |
| वारंटी: | 1 वर्ष | प्रचालन तापमान: | 0 ~ + 40 ℃ |
| पुन: अंशांकन अवधि: | 2 वर्ष | ||
| प्रमुखता देना: | आर्थिक ऑप्टिकल पावर मीटर,बीएनसी इंटरफेस ऑप्टिकल पावर मीटर,एकल चैनल ऑप्टिकल पावर मीटर |
||

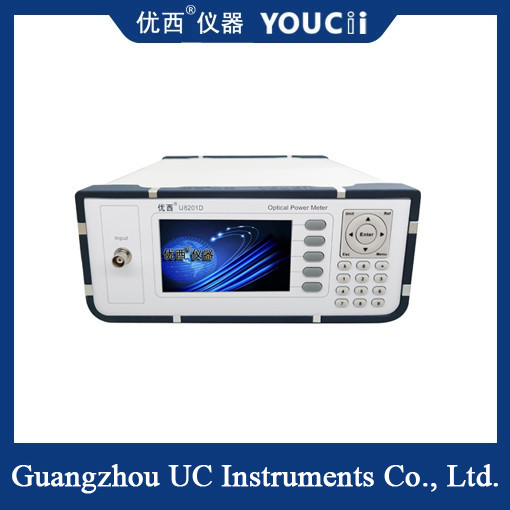

एकल चैनल बीएनसी इंटरफेस के साथ आर्थिक ऑप्टिकल पावर मीटर
एकल चैनल आर्थिक ऑप्टिकल पावर मीटर का कार्य सिद्धांत फोटोइलेक्ट्रिक प्रभाव और सिग्नल प्रोसेसिंग तकनीक पर आधारित है। जब प्रकाश संकेत ऑप्टिकल पावर टाइमर में प्रवेश करता है, तो प्रकाश का संकेत ऑप्टिकल पावर टाइमर में प्रवेश करता है।यह पहले एक प्रकाश डिटेक्टर (जैसे एक photodiode) द्वारा प्राप्त किया जाता हैप्रकाश डिटेक्टर प्राप्त प्रकाश सिग्नल को विद्युत सिग्नल में परिवर्तित करता है, जिसे फिर एक एम्पलीफायर द्वारा प्रवर्धित किया जाता है।प्रवर्धित सिग्नल को एनालॉग-टू-डिजिटल कन्वर्टर द्वारा डिजिटल सिग्नल में परिवर्तित किया जाता है और माइक्रोकंट्रोलर या डिजिटल सिग्नल प्रोसेसर द्वारा संसाधित किया जाता हैअंत में, संसाधित संकेत को डिजिटल रूप में स्क्रीन पर प्रदर्शित किया जाता है, जो ऑप्टिकल शक्ति के संख्यात्मक मूल्य का प्रतिनिधित्व करता है।
कार्यात्मक विशेषताएं
सटीक माप: ऑप्टिकल शक्ति का आकार सीधे मापा जा सकता है, और माप की तुलना करके ऑप्टिकल लिंक के नुकसान और प्रदर्शन का मूल्यांकन किया जा सकता है।
कई इंटरफेस: आमतौर पर विभिन्न ऑप्टिकल फाइबर कनेक्शन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के इंटरफेस डिजाइनों, जैसे कि एफसी, एससी, एसटी, आदि से लैस होते हैं।
लंबी बैटरी लाइफ: अंतर्निहित रिचार्जेबल लिथियम बैटरी लंबे निरंतर कार्य समय का समर्थन करती है, जो फील्ड उपयोग और माप के लिए सुविधाजनक है।
उपयोगकर्ता के अनुकूल इंटरफेसः उपयोगकर्ता के अनुकूल इंटरफेस और ऑपरेशन संकेत माप प्रक्रिया को आसान और अधिक सुविधाजनक बनाते हैं।
| मॉडल # | U8201 | U8202 | U8204 | U820XH |
| चैनलों की संख्या | 1 | 2 | 4 | एक्स |
| पावर रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm | |||
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | |||
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -50 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| ऑपरेशन तापमान | 0 ️ +40°C | |||
| भंडारण तापमान | -30 ️ +80°C | |||
| पुनर्मूल्यांकन अवधि | दो वर्ष | |||
| आयाम | 245 मिमी W, 105 मिमी H, 320 मिमी D | |||
| वजन | 2.0 किलो | |||
आवेदन क्षेत्र
एकल-चैनल किफायती ऑप्टिकल पावर मीटर का व्यापक रूप से निम्नलिखित क्षेत्रों में उपयोग किया जाता हैः
ऑप्टिकल संचार: ऑप्टिकल उपकरणों के प्रदर्शन को मापने और ऑप्टिकल फाइबर लिंक की संचरण गुणवत्ता का मूल्यांकन करने के लिए प्रयोग किया जाता है।
ऑप्टिकल केबल निर्माण और रखरखावः ऑप्टिकल केबल कनेक्शन के नुकसान को मापने, निरंतरता की जांच करने आदि के लिए उपयोग किया जाता है।
ऑप्टिकल फाइबर ट्रांसमिशन और सेंसिंग: ऑप्टिकल फाइबर ट्रांसमिशन के दौरान ऑप्टिकल पावर के परिवर्तन की निगरानी करने और ऑप्टिकल फाइबर सेंसर के प्रदर्शन का मूल्यांकन करने के लिए उपयोग किया जाता है।
