उत्पाद विवरण:
|
| कैलिब्रेटेड तरंगदैर्ध्य: | 850 एनएम, 980 एनएम, 1300 एनएम, 1310 एनएम, 1490 एनएम, 1550 एनएम, 1625 एनएम | उत्पाद: | ऑप्टिकल पावर मीटर |
|---|---|---|---|
| माप श्रेणी: | -65dBm से +10dBm | संचार इंटरफ़ेस: | USB，+Trig，RS232，LAN |
| भंडारण तापमान: | -20 डिग्री सेल्सियस से 70 डिग्री सेल्सियस | वारंटी: | एक वर्ष |
| चैनलों की संख्या: | 4 | ||
| प्रमुखता देना: | 4-चैनल ऑप्टिकल पावर मीटर,पीसी-नियंत्रित ऑप्टिकल पावर मीटर,अंतर्निहित जांच ऑप्टिकल पावर मीटर |
||

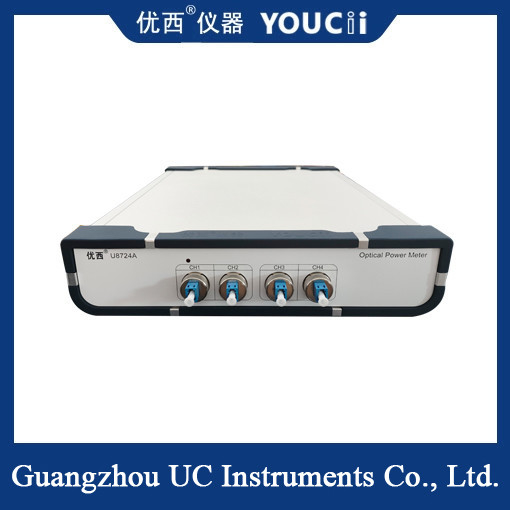

4-चैनल पीसी-नियंत्रित एलसी एडाप्टर ऑप्टिकल पावर मीटर अंतर्निहित जांच के साथ
चार-चैनल ऑप्टिकल पावर मीटर में मुख्य रूप से फोटोडटेक्टर, एम्पलीफायर, फिल्टर, एनालॉग-टू-डिजिटल कन्वर्टर और माइक्रोप्रोसेसर शामिल हैं।ऑप्टिकल सिग्नल को फोटोडेटेक्टर द्वारा प्राप्त किया जाता है और इसे विद्युत सिग्नल में परिवर्तित किया जाता है, जिसे एम्पलीफायर और फिल्टर द्वारा संसाधित किया जाता है, और फिर एनालॉग-टू-डिजिटल कन्वर्टर द्वारा डिजिटल सिग्नल में परिवर्तित किया जाता है, और अंत में माइक्रोप्रोसेसर द्वारा संसाधित और प्रदर्शित किया जाता है।यह प्रक्रिया माप की सटीकता और स्थिरता सुनिश्चित करती है.
विशेषताएं और फायदे
उच्च संवेदनशीलता: चार-चैनल ऑप्टिकल पावर मीटर में अत्यंत उच्च संवेदनशीलता है और यह वास्तविक समय में ट्रैकिंग के लिए बहुत कमजोर प्रारंभिक सिग्नल स्तरों और बढ़े हुए सिग्नल स्तरों का पता लगाने में सक्षम है।
उच्च सटीकताः अनुकूलित उच्च प्रदर्शन एनालॉग इलेक्ट्रॉनिक्स और शोर शमन प्रौद्योगिकी के साथ,चार-चैनल ऑप्टिकल पावर मीटर पूरे पावर रेंज में अल्ट्रा-लो और स्थिर शून्य सिग्नल स्तर और पीक सटीकता प्रदान करते हैं.
मल्टी-चैनल मापः चार-चैनल ऑप्टिकल पावर मीटर एक साथ चार चैनलों के ऑप्टिकल सिग्नल को माप सकता है, जो माप दक्षता में काफी सुधार करता है।
बड़ी गतिशील सीमाः एक गहरी गतिशील सीमा है, प्रकाश संकेत माप आवश्यकताओं की विभिन्न तीव्रता के अनुकूल कर सकते हैं।
एसपिसिफ़िकेशन
| मॉडल # | U8724A | U8724H | U8724C |
| सेंसर तत्व | InGaAs | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
1510 से 1625 एनएम निरंतर कैलिब्रेशन |
|
| पावर रेंज | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| नमूना लेने की अवधि | 100us (10KHz) | 10 us (100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | ||
| अनिश्चितता (शुद्धता) | ± 4% (1200 एनएम ~ 1610 एनएम) | ||
| सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -60 डीबीएम) | ||
| रिटर्न हानि | >40 डीबी | ||
| संचार इंटरफ़ेस | RS232, यूएसबी, पीसी द्वारा नियंत्रण | ||
| ऑपरेशन तापमान | 0 ️ +40°C | ||
| भंडारण तापमान | -30 ️ +80°C | ||
| पुनर्मूल्यांकन अवधि | दो वर्ष | ||
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | ||
| वजन | 3.0 किलो | ||
आवेदन क्षेत्र
ऑप्टिकल संचार: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsसाथ ही, इसका उपयोग ऑप्टिकल फाइबर कनेक्टर, ऑप्टिकल फाइबर एट्यूनेशन आदि का परीक्षण करने के लिए भी किया जा सकता है।
ऑप्टिकल फाइबर सेंसिंग: ऑप्टिकल फाइबर सेंसिंग के क्षेत्र में, ऑप्टिकल फाइबर की झुकने की डिग्री और झुकने की दिशा को मापने के लिए चार-चैनल ऑप्टिकल पावर मीटर का उपयोग किया जा सकता है,ताकि मापी गई वस्तु के तापमान परिवर्तन को दर्शाया जा सकेइसके अतिरिक्त, इसके दबाव सेंसर और तनाव सेंसर में भी व्यापक अनुप्रयोग हैं।
जीवन विज्ञानः जीवन विज्ञान के क्षेत्र में, चार-चैनल ऑप्टिकल पावर मीटर का उपयोग कोशिका और आणविक माप के लिए किया जा सकता है। उदाहरण के लिए, प्रोटीन माप में,एक चार-चैनल ऑप्टिकल पावर मीटर का उपयोग नमूना के अवशोषण मूल्य को मापने के लिए किया जा सकता है, इस प्रकार नमूना में प्रोटीन की एकाग्रता की गणना की जाती है।
