उत्पाद विवरण:
|
| पावर मापन रेंज: | 10~-65dBm | कैलिब्रेटेड तरंगदैर्ध्य: | 850 एनएम, 980 एनएम, 1300 एनएम, 1310 एनएम, 1490 एनएम, 1550 एनएम, 1625 एनएम |
|---|---|---|---|
| भंडारण तापमान: | -20 डिग्री सेल्सियस से 60 डिग्री सेल्सियस | सेंसर तत्व: | IngaAs |
| प्रचालन तापमान: | 0 ~ + 40 ℃ | वारंटी: | 1 वर्ष |
| नमूना अवधि: | 100us (10KHz) | ||
| प्रमुखता देना: | उच्च परिशुद्धता ऑप्टिकल पावर मीटर,चार-चैनल ऑप्टिकल पावर मीटर,एलसी पोर्ट ऑप्टिकल पावर मीटर |
||

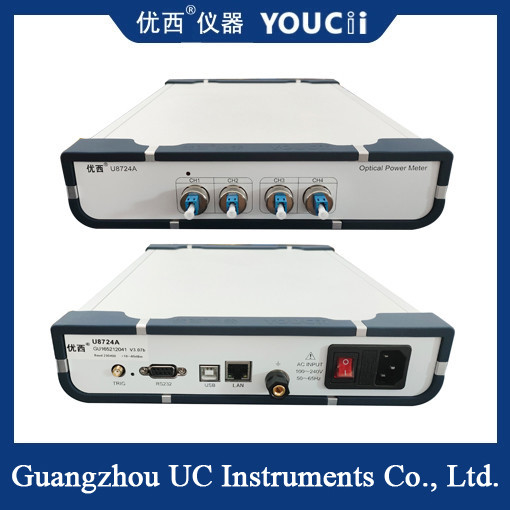

चार-चैनल एलसी पोर्ट फास्ट स्कैनिंग ऑप्टिकल पावर मीटर +10~-65dBm
चार-चैनल फास्ट स्कैनिंग ऑप्टिकल पावर मीटर का कार्य सिद्धांत ऑप्टिकल सिग्नल को बिखराव और अवशोषण के माध्यम से विद्युत संकेतों में परिवर्तित करना है। विशेष रूप से,डिटेक्टर प्रकाश संकेत को विद्युत संकेत में बदल देता है, और फिर संकेत को मापने और बढ़ाने के लिए सर्किट का उपयोग करता है, भले ही कमजोर संकेत को सटीक रूप से मापा जा सके, और सफलता दर या ऊर्जा को परिवर्तित कर सकता है।
तकनीकी विशेषताएं
बहु-चैनल माप: चार-चैनल डिजाइन कई ऑप्टिकल संकेतों को एक साथ मापने की अनुमति देता है, माप की दक्षता में सुधार करता है।
तेज़ स्कैनिंगः तेज़ स्कैनिंग फ़ंक्शन के साथ, यह ऑप्टिकल सिग्नल के परिवर्तन को जल्दी से पकड़ सकता है, जो गतिशील माप परिदृश्यों के लिए उपयुक्त है।
उच्च परिशुद्धता: माप के परिणामों की सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता वाले डिटेक्टर और माप सर्किट का उपयोग करना।
विस्तृत तरंग दैर्ध्य सीमाः विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए प्रकाश संकेत माप की विभिन्न तरंग दैर्ध्य का समर्थन करें।
एसपिसिफ़िकेशन
| मॉडल # | U8724A | U8724H | U8724C |
| सेंसर तत्व | InGaAs | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | ||
| कैलिब्रेशन तरंग दैर्ध्य | 850/980/1310/1490/1550/1610 nm |
1510 से 1625 एनएम निरंतर कैलिब्रेशन |
|
| पावर रेंज | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| नमूना लेने की अवधि | 100us (10KHz) | 10 us (100KHz) | |
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | ||
| अनिश्चितता (शुद्धता) | ± 4% (1200 एनएम ~ 1610 एनएम) | ||
| सापेक्ष अनिश्चितता (सटीकता) | < 0.02 डीबीएल विशिष्ट | ||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -60 डीबीएम) | ||
| रिटर्न हानि | >40 डीबी | ||
| संचार इंटरफ़ेस | RS232, यूएसबी, पीसी द्वारा नियंत्रण | ||
| ऑपरेशन तापमान | 0 ️ +40°C | ||
| भंडारण तापमान | -30 ️ +80°C | ||
| पुनर्मूल्यांकन अवधि | दो वर्ष | ||
| आयाम | 235 मिमी W, 55 मिमी H, 320 मिमी D | ||
| वजन | 3.0 किलो | ||
आवेदन क्षेत्र
ऑप्टिकल संचारः ऑप्टिकल संचार उपकरण की आउटपुट शक्ति, हानि और अन्य मापदंडों को मापने के लिए उपयोग किया जाता है, जो संचार की गुणवत्ता और स्थिरता में सुधार के लिए बहुत महत्वपूर्ण है।
ऑप्टिकल फाइबर सेंसिंग: इसका व्यापक रूप से ऑप्टिकल फाइबर सेंसिंग जैसे तापमान सेंसर, दबाव सेंसर और तनाव सेंसर के क्षेत्र में उपयोग किया जाता है।और ऑप्टिकल फाइबर के झुकने की डिग्री और झुकने की दिशा को मापकर मापी गई वस्तु के भौतिक मात्रा परिवर्तन को दर्शाता है.
जीवन विज्ञान: जीवन विज्ञान में कोशिका और आणविक माप के क्षेत्र में, जैसे प्रोटीन माप,एक चार-चैनल ऑप्टिकल पावर मीटर का उपयोग नमूना के अवशोषण मूल्य को मापने के लिए किया जा सकता है, जिससे नमूना में प्रोटीन की एकाग्रता की गणना की जाती है।
लेजर प्रसंस्करण: प्रसंस्करण प्रक्रिया की विश्वसनीयता और सुरक्षा निर्धारित करने के लिए लेजर और उनकी आउटपुट शक्ति का परीक्षण करने के लिए प्रयोग किया जाता है।
अनुसंधान क्षेत्र: प्रकाश प्रयोगों में प्रकाश तीव्रता के माप और अंशांकन के लिए और उत्प्रेरक सामग्री अनुसंधान में फोटोकैटालिटिक प्रदर्शन के विश्लेषण के लिए उपयोग किया जाता है।
