उत्पाद विवरण:
|
| वजन: | 3 किलो | संचार इंटरफ़ेस: | आरएस232, यूएसबी |
|---|---|---|---|
| पुन: अंशांकन अवधि: | 2 वर्ष | तरंगदैर्ध्य: | 1310,1490,1550,1625एनएम |
| ऑप्टिकल फाइबर प्रकार: | सिंगल-मोड फाइबर | नमूना अवधि: | 100us (10KHz) |
| वोल्टेज आपूर्ति: | 100 ~ 240 वी | ||
| प्रमुखता देना: | कॉम्पैक्ट ऑप्टिकल पावर मीटर,दो-चैनल ऑप्टिकल पावर मीटर,बाहरी जांच ऑप्टिकल पावर मीटर |
||

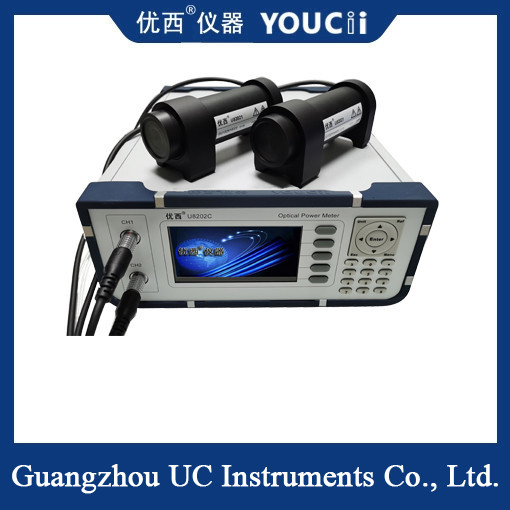

लागत प्रभावी दो-चैनल बाहरी जांच ऑप्टिकल पावर मीटर
एक दो-चैनल बाहरी जांच ऑप्टिकल पावर मीटर एक सटीक परीक्षण उपकरण है जिसे विशिष्ट तरंग दैर्ध्य पर ऑप्टिकल पावर स्तरों को मापने के लिए डिज़ाइन किया गया है।
दो-चैनल बाहरी जांच ऑप्टिकल पावर मीटर का कार्य सिद्धांत मुख्य रूप से फोटोइलेक्ट्रिक प्रभाव पर आधारित है।ऑप्टिकल जांच ऑप्टिकल संकेत को अवशोषित करती है और इसे विद्युत संकेत में परिवर्तित करती है, फिर संकेत को एम्पलीफायर द्वारा बढ़ाया जाता है, और फिर सिग्नल प्रोसेसर को एनालॉग-टू-डिजिटल में परिवर्तित और संसाधित किया जाता है, और अंत में ऑप्टिकल पावर का मूल्य डिस्प्ले पर प्रदर्शित किया जाता है।दो-चैनल डिजाइन के कारणएक ही समय में दो अलग-अलग तरंग दैर्ध्यों पर ऑप्टिकल शक्ति को मापना या अन्य जटिल माप कार्य करना संभव है।
| मॉडल # | UC8202C+UC82021 | UC202C+ 2xUC82021 | UC202C+UC82023 | UC8202C+ 2xUC82023 |
| चैनलों की संख्या | 1 | 2 | 1 | 2 |
| पावर रेंज | +10 ~ -65dBm | +25 ~ -50dBm | ||
| तरंग दैर्ध्य सीमा | 850 ~ 1700 एनएम | |||
|
शक्ति नमूनाकरण अवधि (दर) |
100 us ((10KHz) | |||
| अनुप्रयोग फाइबर प्रकार | मानक SM और MM 62.5 um तक के कोर आकार तक | |||
|
संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1610 एनएम) | |||
|
संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
< 0.02 डीबीएल विशिष्ट | |||
| रैखिकता (शक्ति) | ≤ ± 0.06 डीबी (1200 एनएम ~ 1610 एनएम, 0 ~ -60 डीबीएम) | |||
| रिटर्न हानि | > 40 डीबी | |||
| संचार इंटरफ़ेस | RS232, USB, पीसी द्वारा नियंत्रण (RJ45 विकल्प) | |||
| ऑपरेशन तापमान | 0 ️ +40°C | |||
| भंडारण तापमान | -30 ️ +80°C | |||
| पुनर्मूल्यांकन अवधि | 2 वर्ष | |||
| आयाम | 245 मिमी W, 105 मिमी H, 320 मिमी D | |||
| वजन | 3.5 किलो | |||
मुख्य विशेषता
उच्च सटीकताः दो-चैनल बाहरी जांच ऑप्टिकल पावर मीटर में उच्च सटीकता है और ऑप्टिकल सिग्नल के पावर स्तर को सटीक रूप से माप सकता है।
तेज प्रतिक्रियाः उपकरण तेजी से प्रतिक्रिया करता है और प्रकाश संकेत के समय में परिवर्तन को पकड़ सकता है।
लचीली स्थितिः बाहरी जांच की डिजाइन उपकरण को विभिन्न परीक्षण वातावरणों और आवश्यकताओं के लिए अधिक लचीले ढंग से अनुकूलित करने की अनुमति देती है।
बहु तरंग दैर्ध्य माप: दो-चैनल डिजाइन दो अलग-अलग तरंग दैर्ध्यों पर ऑप्टिकल शक्ति के एक साथ माप को सक्षम करता है, जिससे परीक्षण की दक्षता बढ़ जाती है।
