15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण

मैं अब ऑनलाइन चैट कर रहा हूँ

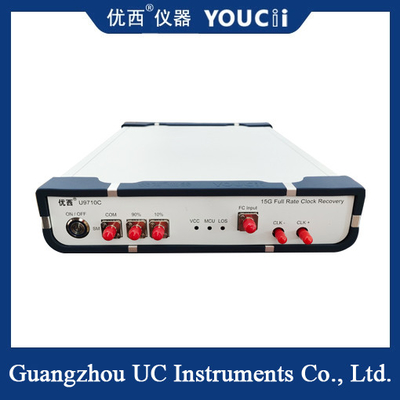

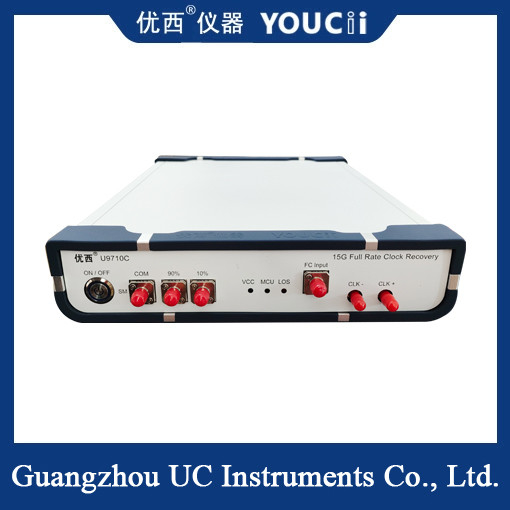

15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण

15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण
15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण

बड़ी छवि :  15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण

उत्पाद विवरण:
ब्रांड नाम: YOUCii
मॉडल संख्या: U9710C
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiate price
पैकेजिंग विवरण: कागज का डिब्बा
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 15 पीस / महीना

15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण

वर्णन
ऑप्टिकल इनपुट रेंज: +3 ~ -15DBM सामग्री: धातु
आकार: 1यू घड़ी आवृत्ति विभाजन अनुपात को पुनर्स्थापित करती है: 2/4/8/16/32/64
कार्य तापमान: -40 ~ 85 ℃ आउटपुट घबराना (10.3125GBPS): 10पीएस
आउटपुट विद्युत घड़ी आयाम: 600 एमवीपीपी
प्रमुखता देना:

15Gbps संचार परीक्षण उपकरण

,

उच्च गति संचार परीक्षण उपकरण

,

पूर्ण दर CDR संचार परीक्षण उपकरण

15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण



15Gbps पूर्ण दर घड़ी वसूली उपकरण एक प्रमुख परीक्षण उपकरण उच्च गति संचार प्रणाली (जैसे ऑप्टिकल संचार, डेटा केंद्र इंटरकनेक्शन, आदि) में इस्तेमाल किया है।इसका मुख्य कार्य यह सुनिश्चित करने के लिए उच्च गति डेटा धाराओं से घड़ी संकेत निकालने के लिए है कि प्राप्त अंत सही ढंग से डेटा डिकोड कर सकते हैं.



U9710C सीडीआरएक एफसी ऑप्टिकल इंटरफेस एडाप्टर, जो एसएफपी कैप्सुलेटेड पारंपरिक एसएफपी, एसएफपी+, ओएलटी एसएफपी और अन्य ऑप्टिकल मॉड्यूल के लिए उपयुक्त है।विद्युत संकेतों में ऑप्टिकल संकेत प्राप्त करने के लिए एफसी ऑप्टिकल इंटरफ़ेस,और फिर बिजली के संकेत के घड़ी निकालने और आउटपुट. घड़ी संकेत मुख्य रूप से ऑसिलोस्कोप के ट्रिगर संकेत के लिए प्रयोग किया जाता है.



टीइक्नीकलपीआरामीटर


पद

टीइक्नीकलपीआरामीटर

मैक्स.

मिनट.

इकाई

1

डेटा दर सीमा (डेटा दर बिंदु)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

जीबीपीएस

3

तरंगदैर्ध्य सीमाः एकल मोड (बहु मोड वैकल्पिक हैं)

1610(1310)

1310(850)

एनएम

4

ऑप्टिकल इनपुट रेंज

+3

-15

डीबीएम

5

घड़ी आवृत्ति विभाजन अनुपात को बहाल करती है

4/8 16/32 64



6

आउटपुट विद्युत घड़ी आयाम

600(सामान्य मूल्य)

एमवीपीपी

7

घड़ी उठने का समय(OC-192)(20%~80%)

33.1

22.2

पीएस

8

घडी के अवतरण का समयOC-192)(80%~20%)

33.7

23.9

पीएस

9

आउटपुट जिटेर10.3125Gbps)

1.0 (सामान्य मूल्य)

पीएस

10

घड़ी की आवृत्ति10.3125Gbps)

5.156/2.578/1.289/0.644/0.322

गीगाहर्ट्ज

11

आंतरिक संकेत हानि का पता लगाना ((LOS)

128(过载)

5(क्षमता)

mV

12

बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज)

5.5

4

वी

13

कार्य तापमान

85

-40

°C



विशिष्ट अनुप्रयोग परिदृश्य
ऑप्टिकल मॉड्यूल का अनुसंधान एवं विकास तथा उत्पादन
10G/25G ऑप्टिकल मॉड्यूल के परीक्षण में घड़ी रिकवरी उपकरण का उपयोग आंख के पैटर्न की गुणवत्ता को सत्यापित करने के लिए प्रेषक छोर पर घड़ी सिग्नल को निकालने के लिए किया जाता है,मॉड्यूल का जिटटर प्रदर्शन और बिट त्रुटि दर.

इसका प्रयोग नमूनाकरण ऑसिलोस्कोप (जैसे टेक्ट्रोनिक्स डीएसए8300) या बिट त्रुटि दर परीक्षक (जैसे एनरिट्सु एमपी 1900 ए) के साथ किया जाता है।
उच्च गति लिंक परीक्षण
डेटा केंद्रों या 5जी बेस स्टेशनों में इसका उपयोग उच्च गति वाले बैकप्लेन, केबल या कनेक्टरों की सिग्नल अखंडता का परीक्षण करने के लिए किया जाता है।
घड़ी संकेत को बहाल करके, लिंक में सम्मिलन हानि, वापसी हानि और क्रॉसस्टॉक का विश्लेषण किया जाता है।
प्रोटोकॉल अनुरूपता परीक्षण
यह सत्यापित करें कि उपकरण IEEE 802.3ba (40G/100G ईथरनेट) या ITU-T G.709 (OTN) मानकों में क्लॉक रिकवरी आवश्यकताओं का अनुपालन करता है।


15Gbps पूर्ण दर सीडीआर उच्च गति संचार परीक्षण उपकरण 0
