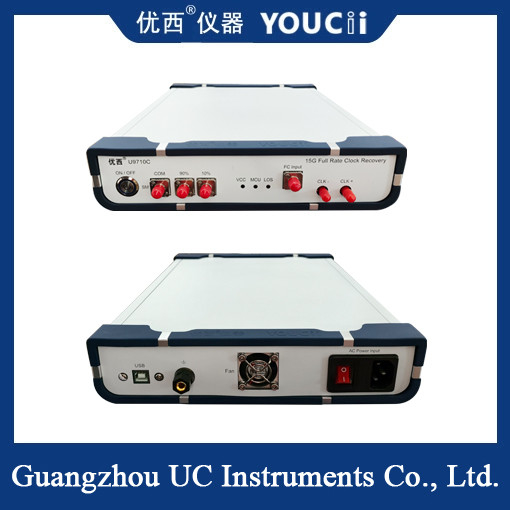

15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं

मैं अब ऑनलाइन चैट कर रहा हूँ

15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं

15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं
15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं

बड़ी छवि :  15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: YOUCii
मॉडल संख्या: U9710C
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: Negotiate price
पैकेजिंग विवरण: कागज का डिब्बा
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 15 पीस / महीना

15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं

वर्णन
तरंग दैर्ध्य रेंज: 800 ~ 1650NM ऑप्टिकल आउटपुट रेंज: +5 ~ -15DBM
घड़ी आउटपुट जिटर: 1पीएस स्पेक्ट्रोस्कोपिक अनुपात: 10%, 90%
विद्युत इंटरफ़ेस प्रकार: 18GHZ SMA सामग्री: धातु
क्लॉक आउटपुट फ़्रीक्वेंसी डिवीज़न: 2/4/8/16/32/64
प्रमुखता देना:

15Gbps पूर्ण दर सीडीआर सिग्नल उपकरण

,

घड़ी रिकवरी सिग्नल उपकरण

,

पूर्ण दर वाले सीडीआर सिग्नल उपकरण

15 जीबीपीएस पूर्ण दर सीडीआर घड़ी रिकवरी सिग्नल उपकरण प्रदान करते हैं



U9710C सीडीआर (क्लॉक रिकवरी) मुख्य रूप से परीक्षण वातावरण में घड़ी को ट्रिगर किए बिना घड़ी रिकवरी सिग्नल प्रदान करने के लिए प्रयोग किया जाता है,उपकरण के ऑप्टिकल आंख आरेख का परीक्षण करने के लिए नमूना ऑसिलोस्कोप का उपयोग करने के लिए. विशिष्ट अनुप्रयोग पीओएन अनुप्रयोग में ऑप्टिकल नेटवर्क उपकरण या बीओबी उत्पाद का परीक्षण है। क्योंकि फोटोमेट्रिक डिवाइस में स्वयं कोई आवृत्ति विभाजन घड़ी आउटपुट नहीं है,यह ऑप्टिकल आंख आरेख का परीक्षण करते समय नमूना लेने ऑसिलोस्कोप को ट्रिगर करने के लिए घड़ी संकेत को पुनर्प्राप्त करने के लिए आवश्यक है.



प्रमुख तकनीकी संकेतक
जेटर सहिष्णुताः इसे आईटीयू-टी जी.8251 और आईईईई 802 जैसे मानकों को पूरा करने की आवश्यकता है।3आमतौर पर, इनपुट जिट टॉलरेंस को यूआई (इकाई अंतराल) स्तर (जैसे ± 0.5UI) पर होना आवश्यक है।


आउटपुट जिटरः बिट त्रुटि दर परीक्षकों और ऑसिलोस्कोप जैसे डाउनस्ट्रीम उपकरणों की परीक्षण सटीकता सुनिश्चित करने के लिए रिकवरी घड़ी का जिट 100fs (femtosecond) स्तर से नीचे होना चाहिए।


संवेदनशीलता: ऑप्टिकल सिग्नल इनपुट को -15 डीबीएम (फोटोइलेक्ट्रिक रूपांतरण मॉड्यूल के माध्यम से) या एमवी-स्तर के विद्युत सिग्नल इनपुट का समर्थन करता है।


लूप बैंडविड्थ: विभिन्न संकेत विशेषताओं और परीक्षण आवश्यकताओं को समायोजित करने के लिए समायोज्य रेंज आमतौर पर 100kHz से 20MHz तक होती है।


टीइक्नीकलपीआरामीटर


पद

टीइक्नीकलपीआरामीटर

मैक्स.

मिनट.

इकाई

1

डेटा दर सीमा (डेटा दर बिंदु)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

जीबीपीएस

3

तरंगदैर्ध्य सीमाः एकल मोड (बहु मोड वैकल्पिक हैं)

1610(1310)

1310(850)

एनएम

4

ऑप्टिकल इनपुट रेंज

+3

-15

डीबीएम

5

घड़ी आवृत्ति विभाजन अनुपात को बहाल करती है

4/8 16/32 64



6

आउटपुट विद्युत घड़ी आयाम

600(सामान्य मूल्य)

एमवीपीपी

7

घड़ी उठने का समय(OC-192)(20%~80%)

33.1

22.2

पीएस

8

घडी के अवतरण का समयOC-192)(80%~20%)

33.7

23.9

पीएस

9

आउटपुट जिटेर10.3125Gbps)

1.0 (सामान्य मूल्य)

पीएस

10

घड़ी की आवृत्ति10.3125Gbps)

5.156/2.578/1.289/0.644/0.322

गीगाहर्ट्ज

11

आंतरिक संकेत हानि का पता लगाना ((LOS)

128(过载)

5(क्षमता)

mV

12

बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज)

5.5

4

वी

13

कार्य तापमान

85

-40

°C



15Gbps पूर्ण दर घड़ी वसूली उपकरण उच्च गति संचार परीक्षण में एक मुख्य उपकरण है, और इसके प्रदर्शन सीधे परीक्षण परिणामों की विश्वसनीयता को प्रभावित करता है।,दर रेंज और जिटेर प्रदर्शन को व्यापक रूप से विचार करने की आवश्यकता है।
