उत्पाद विवरण:
|
| डेटा दर सीमा: | 11.3~0.155 जीबीपीएस | क्लॉक रिकवरी रेंज: | 155 एमबी/एस से 11 जीबी/एस |
|---|---|---|---|
| परिचालन तापमान: | 80 ~ -40 डिग्री सेल्सियस | तरंग दैर्ध्य रेंज: | 800-1600 एनएम |
| सामग्री: | धातु | वजन: | 2 किलो |
| आउटपुट जिटर (10.3125 जीबीपीएस): | 1 (विशिष्ट मूल्य) पीएस | ||
| प्रमुखता देना: | 4 आवृत्ति विभाजन घड़ी रिकवरी सिग्नल उपकरण,10 जीबीपीएस सीडीआर घड़ी रिकवरी सिग्नल उपकरण |
||
10 Gbps पूर्ण दर CDR अनुकूली दर 2/4 आवृत्ति विभाजन

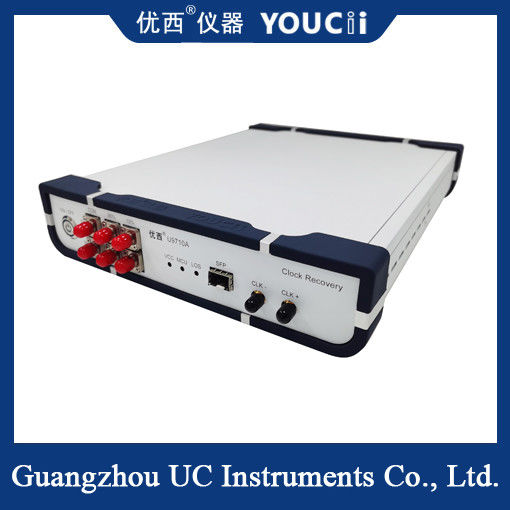

U9710 CDR (क्लॉक रिकवरी मॉड्यूल) का उपयोग मुख्य रूप से परीक्षण वातावरण में क्लॉक को ट्रिगर किए बिना क्लॉक रिकवरी सिग्नल प्रदान करने के लिए किया जाता है, ताकि डिवाइस के ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप का उपयोग किया जा सके। विशिष्ट अनुप्रयोग ऑप्टिकल नेटवर्क उपकरण या PON एप्लिकेशन में BOB उत्पाद का परीक्षण है। क्योंकि फोटोमेट्रिक डिवाइस में स्वयं कोई आवृत्ति विभाजन क्लॉक आउटपुट नहीं होता है, इसलिए ऑप्टिकल आई डायग्राम का परीक्षण करते समय सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक सिग्नल को पुनर्प्राप्त करना आवश्यक है।
पूर्ण-दर क्लॉक रिकवरी
10Gbps और उससे कम की दरों (जैसे 1.25Gbps, 2.5Gbps, 6.25Gbps, आदि) पर क्लॉक सिग्नल रिकवरी का समर्थन करता है, जिसमें सामान्य संचार मानक (जैसे 10GBASE-R, 10G फाइबर चैनल, आदि) शामिल हैं। कुछ उच्च-अंत मॉडल को 25Gbps या उससे अधिक तक विस्तारित किया जा सकता है।
कम झिलमिलाहट और उच्च परिशुद्धता
पुनर्स्थापित क्लॉक की झिलमिलाहट आमतौर पर 1ps (पिकोसेकंड स्तर) से कम होती है, जो परीक्षण परिणामों की सटीकता सुनिश्चित करती है।
| नहीं। |
तकनीकी सूचकांक |
अधिकतम मान |
न्यूनतम मान |
इकाई |
| 1 |
डेटा दर सीमा |
11.3 | 0.155 | Gbps |
| 2 |
आंतरिक सिग्नल हानि का पता लगाना (LOS) |
128 (अधिभार) | 5 (संवेदनशीलता) | mV |
| 3 |
बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज) |
5.5 | 4 | V |
| 4 |
ऑपरेटिंग तापमान |
85 | -40 | °C |
| 5 |
क्लॉक राइज टाइम (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
क्लॉक डाउन टाइम (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
क्लॉक आवृत्ति (10.3125Gbps दर, 2 आवृत्ति विभाजन) |
2.578 | 2.578 | GHz |
| 8 |
आउटपुट झिलमिलाहट (10.3125Gbps) |
1 (विशिष्ट मान) | ps | |
10Gbps पूर्ण-दर क्लॉक रिकवरी उपकरण उच्च गति संचार परीक्षण के लिए उपयोग किया जाने वाला एक प्रमुख उपकरण है। इसका मुख्य कार्य उच्च गति डेटा स्ट्रीम से क्लॉक सिग्नल निकालना है, जो परीक्षण उपकरण (जैसे सैंपलिंग ऑसिलोस्कोप) के लिए एक स्थिर ट्रिगर क्लॉक प्रदान करता है, जिससे सिग्नल गुणवत्ता का सटीक विश्लेषण प्राप्त होता है।
