उत्पाद विवरण:
|
| आकार: | 1यू | वजन: | 2 किलो |
|---|---|---|---|
| आंतरिक सिग्नल लॉस डिटेक्शन (एलओएस): | 128 ~ 5 एमवी | क्लॉक रिकवरी रेंज: | 155 एमबी/एस से 11 जीबी/एस |
| घड़ी आउटपुट आवृत्ति विभाजन अनुपात: | 2/4 | तरंग दैर्ध्य रेंज: | 800 ~ 1650NM |
| ऑप्टिकल इंटरफ़ेस प्रकार: | एसएफपी+ | ||
| प्रमुखता देना: | 10Gbps सीडीआर घड़ी रिकवरी सिग्नल उपकरण,2 आवृत्ति घड़ी रिकवरी सिग्नल उपकरण |
||
10Gbps अनुकूली दर पूर्ण-दर क्लॉक रिकवरी CDR 2/4 आवृत्ति विभाजन

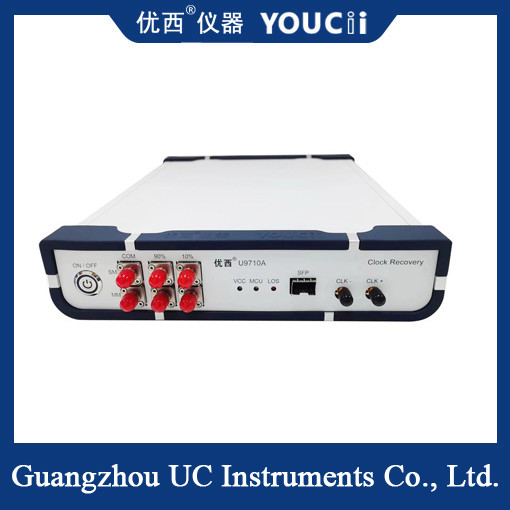

U9710A/B 10Gbps अनुकूली दर पूर्ण-दर क्लॉक रिकवरी उपकरण एक परीक्षण उपकरण है जो 10Gbps और उससे कम की सीमा के भीतर इनपुट सिग्नल दर को स्वचालित रूप से अनुकूलित कर सकता है, और परीक्षण किए जाने वाले सिग्नल के साथ सिंक्रनाइज़ एक क्लॉक सिग्नल को पुनर्प्राप्त कर सकता है।
अनुकूली दर
यह 1.25Gbps से 10.3125Gbps की दर सीमा का समर्थन करता है और मैनुअल कॉन्फ़िगरेशन के बिना इनपुट सिग्नल की दर को स्वचालित रूप से अनुकूलित कर सकता है।
पूर्ण-दर क्लॉक रिकवरी
यह परीक्षण किए जाने वाले सिग्नल के साथ सिंक्रनाइज़ पूर्ण-दर क्लॉक सिग्नल को पुनर्स्थापित कर सकता है, जो परीक्षण उपकरण के लिए एक स्थिर ट्रिगर क्लॉक प्रदान करता है।
तकनीकी सूचकांक
| क्र.सं. |
तकनीकी सूचकांक |
अधिकतम मान |
न्यूनतम मान |
इकाई |
| 1 |
डेटा दर सीमा |
11.3 | 0.155 | Gbps |
| 2 |
आंतरिक सिग्नल हानि का पता लगाना (LOS) |
128 (अतिभार) | 5 (संवेदनशीलता) | mV |
| 3 |
बिजली आपूर्ति वोल्टेज (बाहरी बिजली आपूर्ति इनपुट वोल्टेज) |
5.5 | 4 | V |
| 4 |
ऑपरेटिंग तापमान |
85 | -40 | °C |
| 5 |
क्लॉक राइज टाइम (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
क्लॉक डाउन टाइम (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
क्लॉक आवृत्ति (10.3125Gbps दर, 2 आवृत्ति विभाजन) |
2.578 | 2.578 | GHz |
| 8 |
आउटपुट झिलमिलाहट (10.3125Gbps) |
1 (विशिष्ट मान) | ps | |
अनुप्रयोग परिदृश्य
ऑप्टिकल नेटवर्क उपकरण परीक्षण
ऑप्टिकल नेटवर्क उपकरण के परीक्षण में, जैसे ONT परीक्षण या लाइन बोर्ड कार्ड परीक्षण, जब परीक्षण किए जाने वाले सिग्नल में केवल एक ऑप्टिकल सिग्नल आउटपुट होता है लेकिन कोई क्लॉक आउटपुट नहीं होता है, तो क्लॉक रिकवरी उपकरण का उपयोग क्लॉक सिग्नल को पुनर्प्राप्त करने के लिए किया जा सकता है, जिसका उपयोग फिर आई डायग्राम परीक्षण के लिए नमूनाकरण ऑसिलोस्कोप को ट्रिगर करने के लिए किया जाता है।
उच्च गति संचार मॉड्यूल परीक्षण
इसका उपयोग 10Gbps ऑप्टिकल मॉड्यूल (जैसे XFP, SFP+) के उत्सर्जन आई डायग्राम और झिलमिलाहट सहनशीलता सीमा जैसे मापदंडों के परीक्षण के लिए किया जाता है।
डेटा केंद्रों और नेटवर्क उपकरणों का अनुसंधान और विकास
डेटा केंद्रों और नेटवर्क उपकरणों की अनुसंधान और विकास प्रक्रिया के दौरान, उपकरण के 10G इंटरफ़ेस प्रदर्शन को सत्यापित किया जाता है ताकि उच्च गति डेटा ट्रांसमिशन में इसकी विश्वसनीयता सुनिश्चित की जा सके।
