उत्पाद विवरण:
|
| आकार: | 1यू | सामग्री: | धातु |
|---|---|---|---|
| घड़ी आउटपुट फ्रीक्वेंसी डिवीजन अनुपात को पुनर्स्थापित करती है: | 2 / 4 / 8 / 16 / 64 | तरंग दैर्ध्य रेंज: | 800-1650NM |
| स्पेक्ट्रोस्कोपिक अनुपात: | 10%， 90% | ऑप्टिकल इनपुट रेंज: | +3 ~ -12DBM |
| उत्पाद मॉडल: | U9764A | ||
| प्रमुखता देना: | 100G बहु-आवृत्ति घड़ी वसूली उपकरण,100Gbps बहु-आवृत्ति घड़ी वसूली उपकरण,बहु-आवृत्ति घड़ी वसूली उपकरण |
||

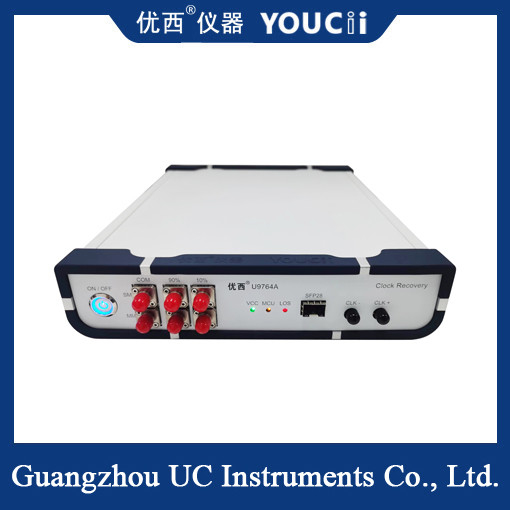

100Gbps मल्टी-फ़्रीक्वेंसी क्लॉक रिकवरी इंस्ट्रूमेंट 25~28Gbps CDR
100Gbps मल्टी-फ़्रीक्वेंसी डिवीजन क्लॉक रिकवरी इंस्ट्रूमेंट हाई-स्पीड ऑप्टिकल कम्युनिकेशन टेस्टिंग के लिए एक प्रमुख डिवाइस है। यह डिवाइस SFP28 ऑप्टिकल पोर्ट के माध्यम से ऑप्टिकल मॉड्यूल से जुड़ा होता है, ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में परिवर्तित करता है, और फिर ऑप्टिकल आई डायग्राम का परीक्षण करने के लिए सैंपलिंग ऑसिलोस्कोप को ट्रिगर करने के लिए क्लॉक जानकारी निकालता है।
| नहीं। |
तकनीकी संकेतक |
अधिकतम | न्यूनतम |
इकाई |
| 1 |
डेटा दर रेंज |
28.1 | 25.6 | Gbps |
| 2 |
तरंग दैर्ध्य रेंज |
1600 | 800 | nm |
| 3 |
ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) |
+3 | -12 | dBm |
| 4 |
क्लॉक रिकवरी आउटपुट फ़्रीक्वेंसी डिवीजन अनुपात |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड |
800(typical value) | mVpp | |
| 6 |
CML क्लॉक डिफरेंशियल आउटपुट स्विंग |
800 | 200 | mVpp |
| 7 |
क्लॉक आउटपुट जिटर यादृच्छिक रूप से |
800 | 300 | fs |
| 8 |
क्लॉक फ़्रीक्वेंसी (उदाहरण के रूप में 28.1Gbps) |
14.05 | 0.11 | GHz |
| 9 |
आंतरिक सिग्नल लॉस डिटेक्शन (LOS) |
128 (ओवर ड्यूटी) | 5(संवेदनशीलता) | mV |
| 10 |
पावर सप्लाई वोल्टेज (बाहरी पावर इनपुट वोल्टेज) |
5.5 | 4 | V |
| 11 |
ऑपरेटिंग तापमान |
70 | 10 | ℃ |
| 12 |
अनुकूली मॉड्यूल प्रकार |
SFP28,SR,LR,BIDI | ||
इसके मुख्य कार्यों में शामिल हैं:
ऑप्टिकल सिग्नल रूपांतरण: SFP28 पैकेजिंग (जैसे SR, LR, BIDI) में पारंपरिक ऑप्टिकल मॉड्यूल का समर्थन करता है, और प्राप्त करने वाले सिरे के माध्यम से ऑप्टिकल सिग्नल को इलेक्ट्रिकल सिग्नल में परिवर्तित करता है।
क्लॉक निष्कर्षण और आउटपुट: इलेक्ट्रिकल सिग्नल से क्लॉक निकालें और इसे ऑसिलोस्कोप के ट्रिगर सिग्नल के रूप में आउटपुट करें ताकि परीक्षण के तहत डिवाइस के फ़्रीक्वेंसी डिवीजन क्लॉक आउटपुट की समस्या का समाधान हो सके।
मल्टी-फ़्रीक्वेंसी डिवीजन समर्थन: विभिन्न परीक्षण आवश्यकताओं के लिए फ़्रीक्वेंसी डिवीजन फ़ंक्शन को अपनाकर, यह सुनिश्चित करता है कि क्लॉक सिग्नल सैंपलिंग ऑसिलोस्कोप के साथ सिंक्रनाइज़ हो।
