उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 800-1650NM | आउटपुट विद्युत घड़ी आयाम: | 200-800MVPP |
|---|---|---|---|
| ऑप्टिकल आउटपुट रेंज: | +5 ~ -15DBM | घड़ी आवृत्ति (उदाहरण के लिए 28.1Gbps): | 0.11 ~ 14.05 |
| घड़ी रिकवरी आउटपुट आवृत्ति विभाजन अनुपात: | 2 / 4 / 8 / 16 / 64 | अनुकूलन मॉड्यूल प्रकार: | SFP28,SR,LR,BIDI |
| आकार: | 1यू | ||
| प्रमुखता देना: | बहु-विभाग सीडीआर ऑप्टिकल पावर मीटर,100Gbps सीडीआर ऑप्टिकल पावर मीटर |
||

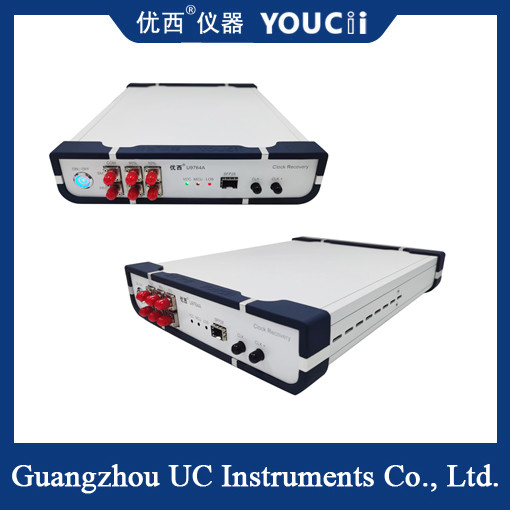

100Gbps मल्टी-डिवीजन CDR एक क्लॉक रिकवरी सिग्नल प्रदान करता है
तकनीकी संकेतक
डेटा दर: 25 से 28Gbps की क्लॉक रिकवरी का समर्थन करता है, जो 100Gbps की मल्टी-चैनल परीक्षण आवश्यकताओं को पूरा करता है।
इंटरफ़ेस प्रकार: SFP28 ऑप्टिकल पोर्ट अपनाया गया है, जो सिंगल-मोड/मल्टी-मोड ऑप्टिकल फाइबर के साथ संगत है, और FC-PC जैसे कनेक्टर्स के साथ संगत है।
संवेदनशीलता: OMA संवेदनशीलता -8 DBM (मल्टीमोड) और -13 DBM (सिंगल-मोड) से कम है, जो कम ऑप्टिकल पावर पर स्थिर संचालन सुनिश्चित करती है।
क्लॉक जिटर: आउटपुट क्लॉक जिटर 200fs से कम है (जैसे 53.125GBd पर), जो हाई-स्पीड सिग्नल परीक्षण की सटीकता सुनिश्चित करता है।
फ़्रीक्वेंसी डिवीजन अनुपात: 1/2, 1/4, 1/8, 1/16, और 1/32 जैसे फ़्रीक्वेंसी डिवीजन अनुपातों का समर्थन करता है, जो विभिन्न परीक्षण परिदृश्यों के लिए लचीले ढंग से अनुकूल होता है।
| क्र. | तकनीकी संकेतक | अधिकतम | न्यूनतम | इकाई |
| 1 | डेटा दर सीमा | 28.1 | 25.6 | Gbps |
| 2 | तरंग दैर्ध्य सीमा | 1600 | 800 | nm |
| 3 | ऑप्टिकल इनपुट रेंज (मॉड्यूल संवेदनशीलता द्वारा निर्धारित) | +3 | -12 | dBm |
| 4 | क्लॉक रिकवरी आउटपुट फ़्रीक्वेंसी डिवीजन अनुपात | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | आउटपुट इलेक्ट्रिकल क्लॉक एम्पलीट्यूड | 800(typical value) | mVpp | |
| 6 | CML क्लॉक डिफरेंशियल आउटपुट स्विंग | 800 | 200 | mVpp |
| 7 | क्लॉक आउटपुट जिटर यादृच्छिक रूप से | 800 | 300 | fs |
| 8 | क्लॉक फ़्रीक्वेंसी (उदाहरण के रूप में 28.1Gbps) | 14.05 | 0.11 | GHz |
| 9 | आंतरिक सिग्नल लॉस डिटेक्शन (LOS) | 128 (over duty) | 5(संवेदनशीलता) | mV |
| 10 | पावर सप्लाई वोल्टेज (बाहरी पावर इनपुट वोल्टेज) | 5.5 | 4 | V |
| 11 | ऑपरेटिंग तापमान | 70 | 10 | ℃ |
| 12 | अनुकूली मॉड्यूल प्रकार | SFP28,SR,LR,BIDI | ||
अनुप्रयोग परिदृश्य
ऑप्टिकल नेटवर्क उपकरण परीक्षण: इसका उपयोग 100G/400G ऑप्टिकल मॉड्यूल और TOSA/ROSA घटकों के अनुसंधान और विकास और उत्पादन परीक्षण के लिए किया जाता है ताकि सिग्नल अखंडता और आई डायग्राम गुणवत्ता को सत्यापित किया जा सके।
हाई-स्पीड सीरियल बस परीक्षण: डेटा ट्रांसमिशन के सिंक्रनाइज़ेशन को सुनिश्चित करने के लिए PCIe और SATA जैसे इंटरफेस के लिए क्लॉक रिकवरी का समर्थन करता है।
लंबी दूरी का ट्रांसमिशन परीक्षण: पांच किलोमीटर से दस किलोमीटर तक की ऑप्टिकल फाइबर ट्रांसमिशन परीक्षण में, बिट एरर मीटर क्लॉक और ऑप्टिकल सिग्नल के विभिन्न स्रोतों के कारण होने वाली जिटर संचय की समस्या का समाधान करें।
मल्टी-चैनल ऑप्टिकल डिवाइस परीक्षण: डुअल-चैनल या मल्टी-चैनल क्लॉक रिकवरी के माध्यम से, कई ऑप्टिकल सिग्नल का समानांतर परीक्षण दक्षता बढ़ाने के लिए प्राप्त किया जाता है।
