उत्पाद विवरण:
|
| सेंसर तत्व: | IngaAs | पीडी आकार: | φ2/5 मिमी |
|---|---|---|---|
| तरंग दैर्ध्य रेंज: | 900 ~ 1700 एनएम | बिजली रेंज: | +10 ~ - 45 डीबीएम |
| रिटर्न हानि: | > 40 डीबी | ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर इनपुट |
| जांच सामने आयाम: | 5.0 मिमी डब्ल्यू x 2.5 मिमी एच x 20.0 मिमी डी | ||
| प्रमुखता देना: | प्रोब पीडी ऑप्टिकल पावर मीटर,पेन टाइप ऑप्टिकल पावर मीटर,पेन टाइप प्रोब ऑप्टिकल पावर मीटर |
||

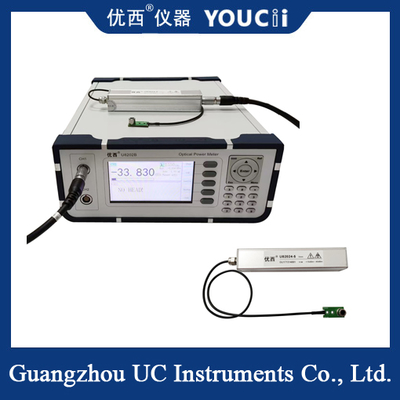

ऑप्टिकल पावर मीटर का पेन-प्रकार जांच पीडी बाहरी है
अल्ट्रा-थिन पीडी बाहरी ऑप्टिकल पावर जांच एक सटीक माप उपकरण है जो एक InGaAs डिटेक्टर का उपयोग करता है और इसकी मोटाई केवल 2.0 से 4.5 मिलीमीटर है। इसमें उच्च परिशुद्धता, एक विस्तृत तरंग दैर्ध्य रेंज और तेज़ प्रतिक्रिया विशेषताएं हैं, और यह ऑप्टिकल फाइबर संचार, ऑप्टोइलेक्ट्रॉनिक्स और अंतरिक्ष-बाधित परिदृश्यों में ऑप्टिकल पावर माप के लिए उपयुक्त है।
|
मॉडल # |
यू82024 |
|
सेंसर तत्व |
InGaAs |
|
पीडी आकार |
φ2 मिमी |
|
तरंग दैर्ध्य रेंज |
900 ~ 1700 एनएम |
|
कैलिब्रेशन तरंग दैर्ध्य |
1310 / 1550 / 1650nmखंडित अंशांकन |
|
पावर रेंज |
+10 ~- 45डीबीएम |
|
पावर नमूनाकरण अवधि(दर) |
1 मीसेकंड(1KHz) |
|
अनुप्रयोग फाइबर प्रकार |
मानक एसएम और एमएम 62.5 um कोर आकार तक |
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 एनएम ~ 1650 एनएम) |
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
＜ 0.02 डीबी विशिष्ट |
|
रैखिकता (शक्ति) |
≤ ± 0.06 डीबी (1200 एनएम ~ 1650 एनएम, 0 ~ -40dBm) |
|
वापसी हानि |
＞ 40 डीबी |
|
ऑप्टिकल इनपुटइंटरफ़ेस |
बेयर फाइबईआर इनपुट |
|
जांच का अगला आयाम |
5.0 मिमी डब्ल्यू x 2.5 मिमी एच x 20.0 मिमी डी |
|
सीओमुनिकेटिओन इंटरफ़ेस |
RS232 / USB |
|
ऑपरेशन तापमान |
0～ +40℃ |
|
भंडारण तापमान |
-30～ +80℃ |
|
पुन: अंशांकन अवधि |
2वाईईयर |
|
आयाम |
5 मिमी डब्ल्यू,2.5 मिमी एच,20 मिमी डी |
|
वज़न |
0.5 किलो |
अनुप्रयोग परिदृश्य
ऑप्टिकल फाइबर संचार प्रणाली
ऑप्टोइलेक्ट्रॉनिक्स में अनुसंधान
ऑप्टिकल फाइबर सेंसिंग और कैटवी इंजीनियरिंग
अंतरिक्ष-बाधित परिदृश्य
