उत्पाद विवरण:
|
| वजन: | 0.5 किग्रा | आयाम: | 5 मिमी डब्ल्यू, 2.5 मिमी एच, 20 मिमी डी |
|---|---|---|---|
| पुन: अंशांकन अवधि: | 2 वर्ष | भंडारण तापमान: | -30 ~ + 80 ℃ |
| प्रचालन तापमान: | 0 ~ + 40 ℃ | संचार इंटरफ़ेस: | RS232 / यूएसबी |
| ऑप्टिकल इनपुट इंटरफ़ेस: | नंगे फाइबर इनपुट | ||
| प्रमुखता देना: | पीडी बाहरी ऑप्टिकल पावर प्रोब,2 मिमी अल्ट्रा पतला ऑप्टिकल पावर प्रोब |
||

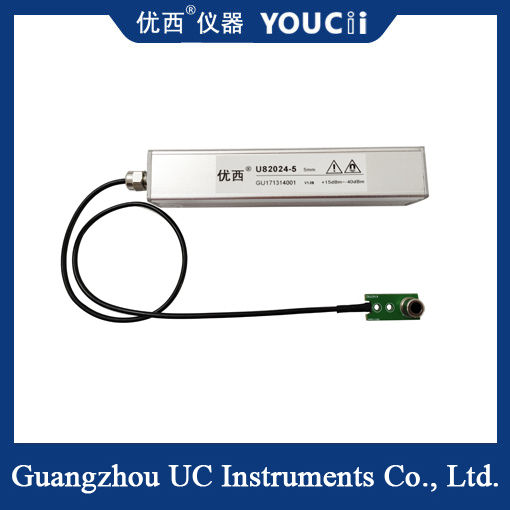

2 मिमी अल्ट्रा-थिन पीडी एक्सटर्नल ऑप्टिकल पावर प्रोब +10 से -45dBm
अल्ट्रा-थिन डिज़ाइन
विशिष्ट प्रोब मोटाई केवल 2.0-4.5 मिमी है (U82024 मॉडल के फ्रंट-एंड आयाम 5.0 मिमी W×2.5 मिमी H×20.0 मिमी D हैं, लेकिन डिटेक्शन सतह की मोटाई बेहद पतली है), जिसे आसानी से कॉम्पैक्ट ऑप्टिकल सिस्टम या संकीर्ण स्थानों में एकीकृत किया जा सकता है।
उच्च-सटीक पहचान
InGaAs डिटेक्टर को अपनाया गया है, जिसमें 900-1700nm की तरंग दैर्ध्य रेंज शामिल है, जो संचार बैंड (1310/1550nm) और विस्तारित बैंड की आवश्यकताओं को पूरा करता है।
पूर्ण सटीकता ±4% (1200-1650nm) तक पहुँचती है, सापेक्ष सटीकता 0.02dB से कम है, और पावर रैखिकता ≤±0.06dB है, जो कमजोर और मजबूत दोनों प्रकाश संकेतों के सटीक माप को सुनिश्चित करती है।
|
मॉडल # |
U82024 |
|
सेंसर तत्व |
InGaAs |
|
पीडी आकार |
φ2 मिमी |
|
तरंग दैर्ध्य रेंज |
900 ~ 1700 nm |
|
कैलिब्रेशन तरंग दैर्ध्य |
1310 / 1550 / 1650nm खंडित अंशांकन |
|
पावर रेंज |
+10 ~ - 45 dBm |
|
पावर सैंपलिंग अवधि(दर) |
1 ms(1KHz) |
|
अनुप्रयोग फाइबर प्रकार |
मानक SM और MM 62.5 um कोर आकार तक |
|
पूर्ण संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
± 4% (1200 nm ~ 1650 nm) |
|
सापेक्ष संदर्भ स्थिति पर अनिश्चितता (सटीकता) |
＜ 0.02 dB विशिष्ट |
|
रैखिकता (पावर) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
|
रिटर्न लॉस |
＞ 40 dB |
|
ऑप्टिकल इनपुट इंटरफ़ेस |
बेयर फाइबer इनपुट |
|
प्रोब फ्रंट आयाम |
5.0 मिमी W x 2.5 मिमी H x 20.0 मिमी D |
|
Communication इंटरफ़ेस |
RS232 / USB |
|
ऑपरेशन तापमान |
0 ～ +40℃ |
|
भंडारण तापमान |
-30 ～ +80℃ |
|
पुन: अंशांकन अवधि |
2 Year |
|
आयाम |
5 मिमी W, 2.5 मिमी H, 20 मिमी D |
|
वज़न |
0.5 किलो |
लचीले इंटरफेस और स्थायित्व
यह RS232/USB संचार इंटरफेस प्रदान करता है, जो डेटा ट्रांसमिशन और सिस्टम इंटीग्रेशन की सुविधा प्रदान करता है।
ऑपरेटिंग तापमान रेंज 0-40℃ है, और भंडारण तापमान रेंज -30-80℃ है। यह कठोर वातावरण के लिए उपयुक्त है।
अंशांकन चक्र 2 वर्ष का है, जो दीर्घकालिक रखरखाव लागत को कम करता है।
