उत्पाद विवरण:
|
| रेंज (डीबीएम): | 0~45 /+5 ~ -70 | संकल्प (डीबी): | 0.01/0.001 |
|---|---|---|---|
| अंशांकन तरंग दैर्ध्य (एनएम): | 1270/1310/1490/1550/1610 एनएम | सम्मिलन हानि (डीबी): | ≤1.2 |
| पुन: अंशांकन अवधि: | 2 साल | ऑपरेशन तापमान (डिग्री सेल्सियस): | 0 ~ +40 |
| प्रमुखता देना: | चैनल एटेन्यूएटर ऑप्टिकल पावर मीटर,ऑप्टिकल पावर मीटर 45dB |
||

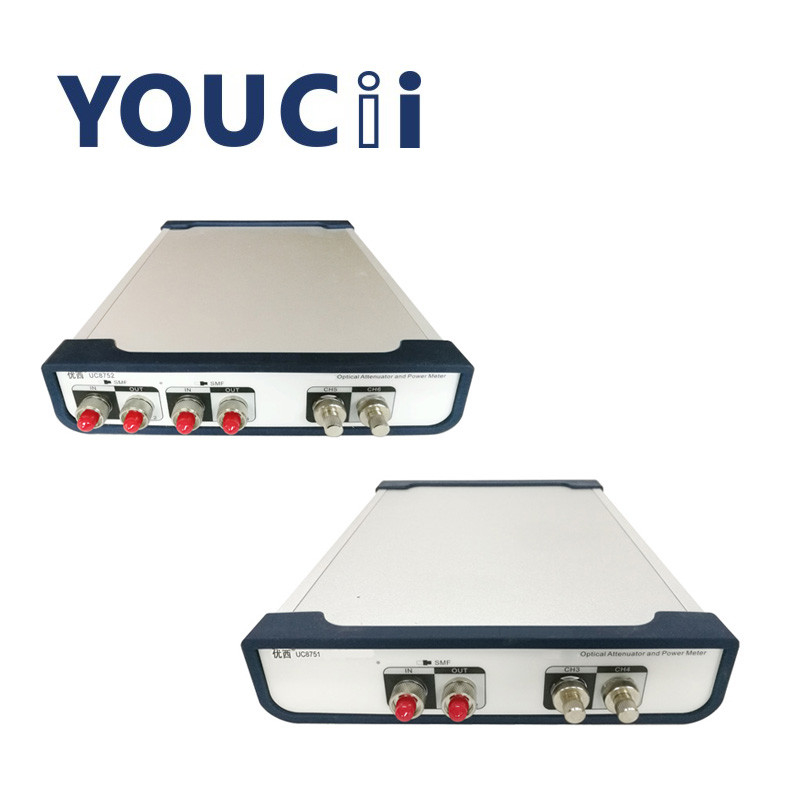

1/2 चैनल एटेन्यूएटर ऑप्टिकल पावर मीटर एटेन्यूएशन रेंज 0~45dB
अनुप्रयोग
ऑप्टिकल ट्रांसीवर परीक्षण
ऑप्टिकल ट्रांसीवर मॉड्यूल के बहु-चैनल त्रुटि माप में, समांतर डेटा मापन का एहसास होता है;
ऑप्टिकल प्राप्त करने वाले मॉड्यूल की संवेदनशीलता माप में, समानांतर, तेज़ और सटीक ऑप्टिकल पावर इनपुट प्रदान किया जाता है;
ऑप्टिकल पावर कंट्रोल स्थिरता समय 100 एमएस, परीक्षण दक्षता में काफी सुधार करता है।
ऑप्टिकल नेटवर्क का एकीकृत परीक्षण
नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन का परीक्षण करने के लिए नेटवर्क उपकरणों को एकीकृत और परीक्षण करते समय।
विशेषताएँ
क्षीणन और ऑप्टिकल पावर की तेज़, सटीक सेटिंग, सेट समय: 100 ms
उच्च परिशुद्धता ओपीएम में निर्मित स्थिरता और सटीकता सुनिश्चित करता है।
एक नज़र में सरल और सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, परीक्षण स्थिति।
विनिर्देश
| नमूना # | यूसी8751/ यूसी8752 | |
| ऑपरेशन मोड | क्षीणन सेटिंग मोड | पावर सेटिंग मोड |
| श्रेणी | 0 ~ 45 डीबी | +5 ~ -70dBm |
| संकल्प | 0.01 डीबी | 0.001 डीबी |
| repeatability |
± 0.02 डीबी (0 ~ 20 डीबी) ± 0.05 डीबी (20 ~ 40 डीबी) |
± 0.02 डीबी |
| अंशांकन तरंग दैर्ध्य | 1270/1310/1490/1550/1610 एनएम | |
| फाइबर प्रकार | 9/125 उम सिंगल मोड | एसएमएफ और एमएमएफ |
| कनेक्टर प्रकार | एफसी / यूपीसी कनेक्टर | एफसी/एससी/एलसी विकल्प |
| निविष्ट वस्तु का नुकसान | ≤1.2 डीबी | |
| सटीकता (ऑप्टिकल पावर मॉनिटरिंग द्वारा) |
± 0.02 डीबी (0 ~ 20 डीबी) ± 0.05 डीबी (20 ~ 40 डीबी) |
± 0.02 डीबी |
| मॉनिटर पीएम का औसत समय | 2 एमएस ~ 1 एस | |
| निपटान समय | 100 मि.से | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 डीबी/एस | |
| हारकर लौटा | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | +5dBm |
| पुन: अंशांकन अवधि | 2 साल | |
| प्रचालन तापमान | 0 ~ + 40 ℃ | |
| भंडारण तापमान | -30 ~ + 80 ℃ | |
| शक्ति | 100 ~ 240 वी | |
| DIMENSIONS | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी | |
| वज़न | 3.0 किग्रा | |
एसी बिजली आपूर्ति आवश्यकताएँ
उपकरण ओवरवॉल्टेज वर्ग II नियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज, आवृत्ति रेंज 48-66Hz, ऑपरेटिंग वोल्टेज 115V जब, अधिकतम खपत वर्तमान 230mA है;ऑपरेटिंग वोल्टेज 230V, सबसे अधिक
अधिकतम खपत वर्तमान 120mA है।
बिजली का तार
अंतरराष्ट्रीय सुरक्षा मानकों के अनुसार, उपकरण 3-कोर पावर कॉर्ड से लैस है जो राष्ट्रीय मानकों को पूरा करता है।पावर कॉर्ड को केवल ग्राउंड प्रोटेक्शन वाले पावर आउटलेट में प्लग करें।
पावर संकेतक
उपकरण चालू होने पर पावर इंडिकेटर रोशनी करता है।
संचार इंटरफ़ेस विवरण
इंस्ट्रूमेंट के बैक पैनल पर दो संचार पोर्ट हैं, अर्थात् USB इंटरफ़ेस और RS232 इंटरफ़ेस।
यूएसबी इंटरफ़ेस
USB इंटरफ़ेस एक मानक 4-कोर बी-टाइप इंटरफ़ेस है, जिसे इंस्ट्रूमेंट और पीसी से जोड़ा जा सकता है, और इंस्ट्रूमेंट को मॉनिटरिंग सॉफ्टवेयर द्वारा नियंत्रित किया जा सकता है।
RS232 सीरियल पोर्ट
साधन के सीरियल पोर्ट पैरामीटर एक निश्चित मान पर सेट होते हैं।कंप्यूटर के सीरियल पोर्ट पैरामीटर सेटिंग्स को इंस्ट्रूमेंट पैरामीटर सेटिंग्स से मेल खाना चाहिए।
निश्चित पैरामीटर:
बॉड दर: 115,200
अंकों की संख्या: 8
जाँच करें: कोई नहीं
स्टॉप नंबर: 1
RS232 इंटरफ़ेस
