उत्पाद विवरण:
|
| गारंटी: | 1 वर्ष | हारकर लौटा: | > 45 डीबी |
|---|---|---|---|
| क्षीणन सटीकता: | ≤ ± 0.1 डीबी (0 ~ 25 डीबी) ≤ ± 0.02 डीबी (पावर कंट्रोल के साथ 0 ~ 25 डीबी) | कनेक्टर प्रकार: | एफसी / यूपीसी कनेक्टर |
| निपटान समय: | 100 मि.से | शक्ति: | 100 ~ 240 वी |
| DIMENSIONS: | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी | मॉनिटर पीएम का औसत समय: | 1 ~ 1000ms |
| प्रमुखता देना: | 8CH वेरिएबल ऑप्टिकल एटेन्यूएटर,4Ch वेरिएबल ऑप्टिकल एटेन्यूएटर |
||

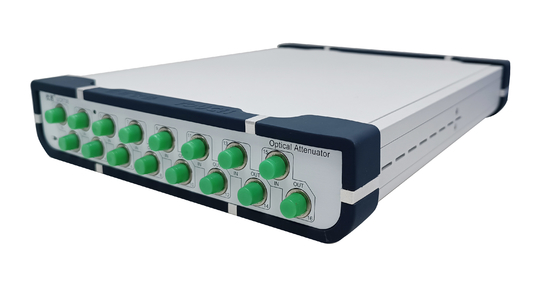

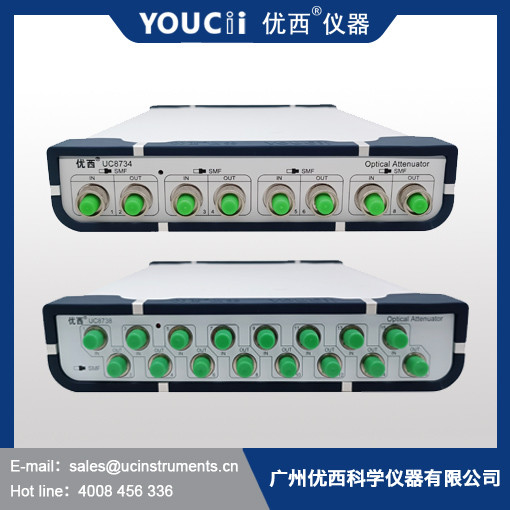

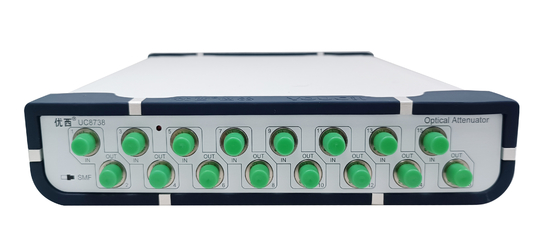

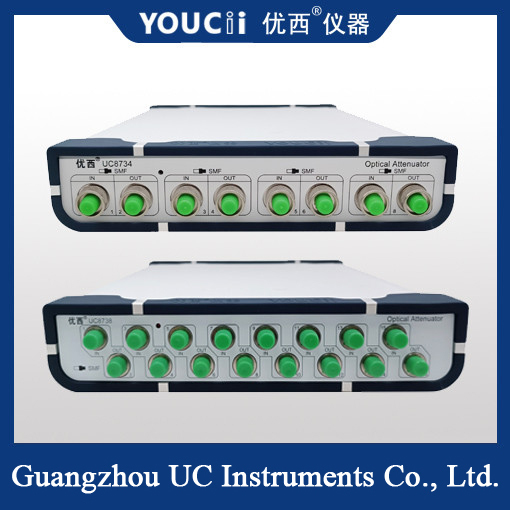

4Ch 8CH वेरिएबल ऑप्टिकल एटेन्यूएटर एटेन्यूएशन ऑप्टिकल कम्युनिकेशन
इस्तेमाल किया जाना चाहिए
सक्रिय ऑप्टिकल मॉड्यूल / ऑप्टिकल डिवाइस परीक्षण:
ऑप्टिकल ट्रांसीवर मॉड्यूल के बहु-चैनल त्रुटि माप में, समांतर डेटा मापन का एहसास होता है।प्रकाश प्राप्त करने वाले मॉड्यूल में आत्मा
संवेदनशीलता माप में, ऑप्टिकल पावर इनपुट समानांतर में तेज और सटीक होता है।200ms ऑप्टिकल पावर कंट्रोल स्थिरता समय,
परीक्षण दक्षता में काफी सुधार करें।
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षण:
ऑप्टिकल संचार नेटवर्क एकीकरण में टेस्ट नेटवर्क ट्रांसमिशन प्रदर्शन और नेटवर्क प्रबंधन कार्य
उत्पाद की विशेषताएँ:
ऑप्टिकल क्षीणन और ऑप्टिकल पावर आउटपुट को जल्दी और सटीक रूप से सेट किया जा सकता है, और ऑप्टिकल पावर कंट्रोल का स्थिरीकरण समय 100 एमएस से कम है।
मल्टी-चैनल एटेन्यूएटर एक ही समय में सेट किया जाता है, एक ही समय में कई पोर्ट्स को मापा जाता है, जिससे बहुत अधिक माप समय की बचत होती है;
निर्मित उच्च परिशुद्धता ऑप्टिकल पावर मीटर बिजली निगरानी की स्थिरता और सटीकता सुनिश्चित करता है;
सरल ऑपरेशन, सहज ज्ञान युक्त ग्राफिकल यूजर इंटरफेस, एक ही समय में मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण की स्थिति;
छोटे आकार, कॉम्पैक्ट संरचना।चैनलों की संख्या बढ़ाने के लिए कई उपकरणों को कैस्केडिंग उपयोग के लिए अनुकूलित किया जा सकता है।
विनिर्देश
| नमूना # | U8738 | |
| एटेन्यूएटर रेंज | 0 ~ 40 डीबी | |
| अंशांकन तरंग दैर्ध्य |
1270/1286/1290/1295/1300/1305 / 1310/1330/1510/1530/1550/1570 एनएम |
|
| निविष्ट वस्तु का नुकसान | ≤1.5 डीबी | |
| फाइबर प्रकार | 9/125 उम सिंगल मोड | |
| कनेक्टर प्रकार | एफसी / यूपीसी कनेक्टर | |
| क्षीणन सटीकता |
≤ ± 0.1 डीबी (0 ~ 25 डीबी) ≤ ± 0.02 डीबी (पावर कंट्रोल के साथ 0 ~ 25 डीबी) |
|
| repeatability | ≤ ± 0.02 डीबी | |
| मॉनिटर पीएम का औसत समय | 1 ~ 1000ms | |
| निपटान समय | 100 मि.से | |
| क्षीणन संक्रमण गति | 0.1 ~ 50 डीबी/एस | |
| हारकर लौटा | > 45 डीबी | |
| अधिकतम सुरक्षित इनपुट शक्ति | +20dBm | |
| संचार इंटरफेस | पीसी द्वारा RS232, USB, RJ45 नियंत्रण | |
| पुन: अंशांकन अवधि | 2 साल | |
| प्रचालन तापमान | 0 ~ + 40 ℃ | |
| भंडारण तापमान | -30 ~ + 80 ℃ | |
| शक्ति | 100 ~ 240 वी | |
| DIMENSIONS | 235 मिमी डब्ल्यू, 55 मिमी एच, 320 मिमी डी | |
| वज़न | 3.0 किग्रा | |
एसी बिजली आपूर्ति आवश्यकताएँ
उपकरण ओवरवॉल्टेज वर्ग II नियमों का अनुपालन करता है।ऑपरेटिंग वोल्टेज 100 ~ 240V एसी वोल्टेज, आवृत्ति रेंज 48-66Hz, ऑपरेटिंग वोल्टेज 115V जब, अधिकतम खपत वर्तमान 230mA है;ऑपरेटिंग वोल्टेज 230V, सबसे अधिक
अधिकतम खपत वर्तमान 120mA है।
बिजली का तार
अंतरराष्ट्रीय सुरक्षा मानकों के अनुसार, उपकरण 3-कोर पावर कॉर्ड से लैस है जो राष्ट्रीय मानकों को पूरा करता है।पावर कॉर्ड को केवल ग्राउंड प्रोटेक्शन वाले पावर आउटलेट में प्लग करें।
पावर संकेतक
उपकरण चालू होने पर पावर इंडिकेटर रोशनी करता है।
संचार इंटरफ़ेस विवरण

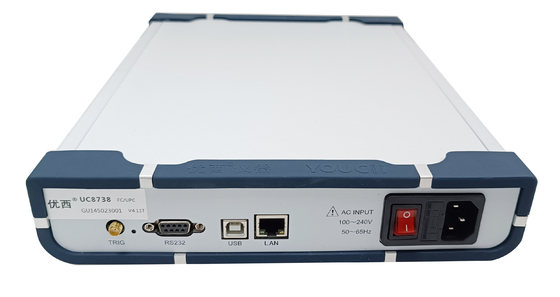

इंस्ट्रूमेंट के बैक पैनल पर दो संचार पोर्ट हैं, अर्थात् USB इंटरफ़ेस और RS232 इंटरफ़ेस।
पावर इंडिकेटर लाइट
उपकरण के सक्रिय होने पर पावर इंडिकेटर रोशनी करता है।
USB संचार केबल
USB केबल की लंबाई 5 मीटर से अधिक नहीं हो सकती।अन्यथा, केवल तृतीय पक्ष का उपयोग किया जा सकता है
"यूएसबी परिधीय विस्तारक", आम तौर पर अधिकतम विस्तार लंबाई 50 मीटर तक पहुंच सकती है।
RS232 सीरियल पोर्ट
उपकरण के सीरियल पोर्ट पैरामीटर निश्चित मानों पर सेट होते हैं।उपकरण से मिलान करने के लिए कंप्यूटर के सीरियल पोर्ट पैरामीटर सेट किए जाने चाहिए
पैरामीटर सेटिंग मान।
निश्चित पैरामीटर:
बॉड दर: 115200
अंकों की संख्या: 8
जाँच करें: कोई नहीं
स्टॉप डिजिट: 1
RS232 इंटरफ़ेस
RS232 इंटरफ़ेस
