उत्पाद विवरण:
|
| एटेन्यूएटर रेंज: | 0 ~ 35 डीबी (40 डीबी प्रकार) | मॉडल: | U8744 |
|---|---|---|---|
| कनेक्टर का प्रकार: | एफसी/एपीसी (अन्य अनुकूलक अनुकूलित किया जा सकता) | पुनरावृत्ति: | ± 0.05 डीबी |
| निपटान समय: | 200 मि.से | क्षीणन संक्रमण गति: | 0.1 ~ 35 डीबी/एस |
| प्रमुखता देना: | ऑप्टिकली नियंत्रित ऑप्टिकल एटेन्यूएटर्स,मल्टीमोड ऑप्टिकली नियंत्रित ऑप्टिकल एटेन्यूएटर्स |
||

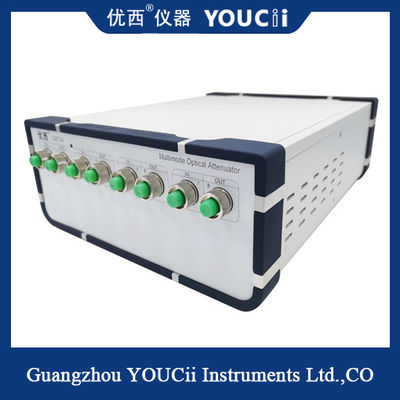

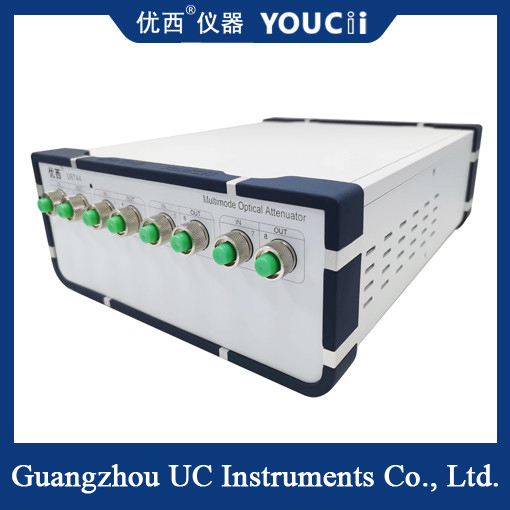

मल्टीमोड ऑप्टिकली नियंत्रित ऑप्टिकल एटेंचुएटर कैस्केड किए जा सकते हैं
सक्रिय ऑप्टिकल मॉड्यूल/ऑप्टिकल डिवाइस परीक्षणः
ऑप्टिकल ट्रांससीवर मॉड्यूल के मल्टी-चैनल त्रुटि माप में, समानांतर डेटा माप को महसूस किया जाता है।
ऑप्टिकल रिसीवर मॉड्यूल की संवेदनशीलता माप में, यह समानांतर, तेज और सटीक ऑप्टिकल पावर इनपुट प्रदान करता है;
200ms ऑप्टिकल शक्ति नियंत्रण स्थिरता समय, बहुत परीक्षण दक्षता में सुधार.
ऑप्टिकल संचार नेटवर्क एकीकरण परीक्षणः
ऑप्टिकल संचार नेटवर्क एकीकरण में नेटवर्क संचरण प्रदर्शन और नेटवर्क प्रबंधन कार्यों का परीक्षण करना।
उत्पाद की विशेषताएं
ऑप्टिकल क्षीणन और ऑप्टिकल आउटपुट पावर को जल्दी और सटीक रूप से सेट किया जा सकता है, और ऑप्टिकल पावर कंट्रोल स्थिरता समय 200 एमएस से कम है।
मल्टी-चैनल एटेंचुएटर को एक ही समय में सेट किया जाता है, और कई बंदरगाहों को एक साथ मापा जाता है, जिससे बहुत अधिक माप समय की बचत होती है।
अंतर्निहित उच्च परिशुद्धता ऑप्टिकल पावर मीटर बिजली की निगरानी की स्थिरता और सटीकता सुनिश्चित करता है।
सरल संचालन, सहज ग्राफिकल यूजर इंटरफेस, मल्टी-चैनल डेटा पूर्वावलोकन, एक नज़र में परीक्षण की स्थिति।
छोटे आकार, कॉम्पैक्ट संरचना, दो 4-चैनल डिवाइस कैस्केड, एक 8-चैनल डिवाइस के रूप में पहचाना जा सकता है।
विनिर्देश
| मॉडल # | यू8744 |
| क्षीणक रेंज | 0~35 dB ((40dB प्रकार) |
| कैलिब्रेशन तरंग दैर्ध्य (विकल्प) | 850 एनएम |
| सम्मिलन हानि | ≤ 1.8 dB टाइप 1.5dB |
| फाइबर का प्रकार | 50/125um, 62.5/125um MMF |
| कनेक्टर का प्रकार | FC/UPC कनेक्टर |
| क्षीणन सटीकता |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (0 ~ 30 dB पावर कंट्रोल के साथ) |
| पुनरावृत्ति | ±0.05 डीबी |
| मॉनिटर पीएम का औसत समय | 2 से 1000 एमएस |
| निपटान का समय | 200ms |
| क्षीणन संक्रमण गति | 0.1 ~ 35 dB/s |
| रिटर्न हानि | > 25 डीबी |
| संचार इंटरफ़ेस | RS232, USB, RJ45 पीसी द्वारा नियंत्रण |
| अधिकतम सुरक्षित इनपुट शक्ति | +17dBm |
| पुनर्मूल्यांकन अवधि | दो वर्ष |
| ऑपरेशन तापमान | 0 ̊ +40°C |
| भंडारण तापमान | -30 ̊+80°C |
| शक्ति | 100~240 वी |
| आयाम | 245mm W, 105mm H, 320mm D |
| वजन | 5 किलो |
अन्य उपयोगकर्ता भी निम्नलिखित प्रश्न पूछते हैंः
1.चर ऑप्टिकल एटेंचुएटर क्या है?
एक वैरिएबल ऑप्टिकल एटेंन्यूएटर का उपयोग फाइबर के ऑप्टिकल सिग्नल पावर स्तरों को ट्रिम करने के लिए किया जाता है। अनुप्रयोगों में फाइबर के स्पेक्ट्रम में एक ऑप्टिकल एम्पलीफायर से बाहर निकलने वाली शक्ति को समतल करना शामिल है,और एक रिसीवर पर एक photodetector बहुत मजबूत संकेत से अभिभूत होने से रक्षा.
2.फाइबर के लिए एक एटेंचुएटर क्या करता है?
क्षीणकों का प्रयोग फाइबर ऑप्टिक संचार प्रणाली में शक्ति स्तर के मार्जिन का परीक्षण करने के लिए सिग्नल हानि की एक कैलिब्रेटेड मात्रा को अस्थायी रूप से जोड़ने के लिए किया जाता है। दूसरे मामले में,एटेंचुएटर स्थायी रूप से ट्रांसमीटर और रिसीवर ऑप्टिकल सिग्नल स्तरों को ठीक से मेल खाने के लिए एक फाइबर ऑप्टिक संचार लिंक में स्थापित हैं.
