उत्पाद विवरण:
|
| ऑपरेशन वेवलेंथ रेंज: | 1310/1550 एनएम | आवेदन फाइबर प्रकार: | मानक एसएम |
|---|---|---|---|
| सापेक्ष सटीकता - वापसी हानि: | ± 0.4 डीबी | पूर्ण शक्ति सटीकता: | ± 0.2 डीबी |
| शक्ति: | 100 ~ 240 वी | नमूना: | U8523A |
| प्रमुखता देना: | दोहरी तरंग दैर्ध्य प्रविष्टि हानि उपकरण जांच,1550एनएम प्रविष्टि हानि उपकरण जांच |
||
1310/1550 एनएम दोहरी-तरंगदैर्ध्य सम्मिलन हानि उपकरण जांच अंतर्निहित

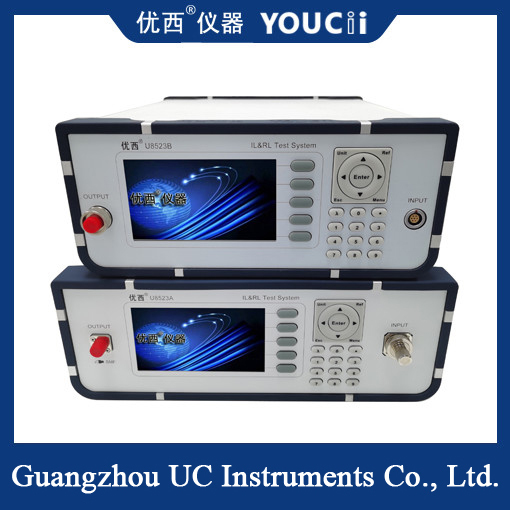

U8523A 1310/1550 एनएम डुअल लाइट सोर्स बैक रिफ्लेक्टर/पावर मीटर एक डेस्कटॉप, एलसीडी स्क्रीन डायरेक्ट डिस्प्ले, सिंगल लाइट सोर्स आउटलेट, बैक लॉस, इंसर्शन लॉस और ऑप्टिकल पावर इंस्ट्रूमेंट का सीधा माप है।यह ऑप्टिकल संचार घटकों, सिस्टम और ऑप्टिकल फाइबर और केबल के कनेक्टर्स के माप के लिए उपयुक्त है।
U8523A में एक अंतर्निर्मित 1310nm/1550nm तरंग दैर्ध्य प्रकाश स्रोत और चेसिस में एक अंतर्निर्मित जांच U88201 बोर्ड है।एक एफसी/एपीसी अल्ट्रा-लो बैक रिफ्लेक्शन कनेक्टर को आउटपुट पोर्ट में एकीकृत किया गया है, और हाइब्रिड जंपर्स का उपयोग रिटर्न लॉस माप सीमा को प्रभावित किए बिना विभिन्न कनेक्टर प्रकारों के माप को समायोजित करने के लिए किया जा सकता है।जब परीक्षण के तहत डिवाइस (DUT) जम्पर DUT आउटपुट टर्मिनल से जुड़ा होता है, तो परीक्षण के तहत डिवाइस का रिटर्न लॉस प्रदर्शित होता है।
विनिर्देश
| नमूना # | यू8523 ए |
| सेंसर तत्व | InGaAs |
| ऑपरेशन वेवलेंथ रेंज | 1310/1550 एनएम |
| बिजली रेंज | + 5 ~ -70 डीबीएम |
| वापसी हानि सीमा | 0~60 डीबी |
| अनुप्रयोग फाइबर प्रकार | मानक एस.एम |
| सापेक्ष सटीकता - वापसी हानि | ± 0.4 डीबी |
| पूर्ण शक्ति सटीकता | ± 0.2 डीबी |
| सापेक्ष सटीकता - सम्मिलन हानि | <0.02 डीबी विशिष्ट |
| इंटरफेस | आरएस232 |
| शक्ति | 100 ~ 240 वी ए.सी |
| प्रचालन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| पुनर्अंशांकन अवधि | 2 साल |
| DIMENSIONS | 245 मिमी डब्ल्यू × 105 मिमी एच × 320 मिमी डी |
| वज़न | 3.5 किग्रा |
रिटर्न लॉस क्या है?
जब कोई ऑप्टिकल फाइबर सिग्नल किसी ऑप्टिकल डिवाइस घटक (जैसे कि ऑप्टिकल फाइबर कनेक्टर) में प्रवेश करता है या छोड़ता है, तो असंततता और प्रतिबाधा बेमेल के परिणामस्वरूप परावर्तित या प्रतिध्वनि, परावर्तित या वापस सिग्नल पावर लॉस होगा, यानी रिटर्न लॉस, रिटर्न लॉस (आरएल) .जब ऑप्टिकल लिंक को नुकसान का सामना करना पड़ता है तो इंसर्शन लॉस परिणामी सिग्नल वैल्यू का माप होता है, जबकि रिटर्न लॉस प्रतिबिंबित सिग्नल लॉस वैल्यू का माप होता है जब ऑप्टिकल लिंक घटक पहुंच का सामना करता है।
गणना सूत्र: RL=-10 lg (P0/P1), P0 प्रतिबिंबित ऑप्टिकल पावर को इंगित करता है, P1 इनपुट ऑप्टिकल पावर को इंगित करता है।
रिटर्न लॉस वैल्यू डीबी में व्यक्त किया जाता है और आमतौर पर नकारात्मक होता है, इसलिए रिटर्न लॉस वैल्यू जितना बड़ा होगा, उतना ही बेहतर होगा, विशिष्ट विनिर्देश -15 से -60 डीबी तक होंगे।उद्योग मानकों के अनुसार, अल्ट्रा पीसी पॉलिश फाइबर ऑप्टिक कनेक्टर का रिटर्न लॉस 50dB से अधिक होना चाहिए, और तिरछी पॉलिश का रिटर्न लॉस आमतौर पर 60dB से अधिक होना चाहिए।पीसी प्रकार 40dB से अधिक होना चाहिए.मल्टीमोड फाइबर के लिए, सामान्य आरएल मान 20 और 40 डीबी के बीच है।
