उत्पाद विवरण:
|
| मानक दर: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 जीबीपीएस | डिजिटल माप प्रणाली: | 1 ऑप्टिकल चैनल माप का समर्थन करें, वैकल्पिक माप को प्रति सेकंड 3 बार ताज़ा करें |
|---|---|---|---|
| सिग्नल अधिग्रहण मोड: | नमूनाकरण (सामान्य), लिफाफा, औसत | आरएमएस शोर: | 0.25mV |
| ट्रिगर सिस्टम बाहरी घड़ी स्रोत: | 100mV,155~2500MHz | ट्रिगर कटऑफ: | ±1.5V:5ms ~100ms अनुकूली |
| प्रमुखता देना: | 10जी मल्टी मोड ऑप्टिकल ऑसिलोस्कोप,सिंगल मोड मल्टी मोड ऑप्टिकल ऑसिलोस्कोप |
||

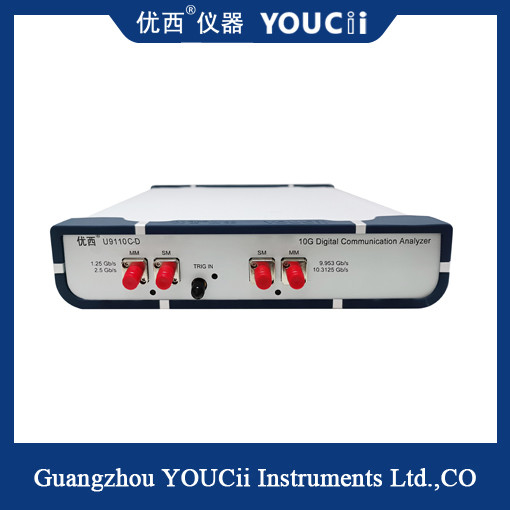

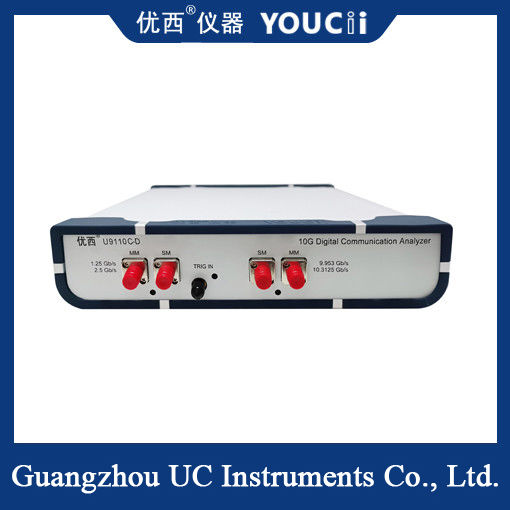

10G पूर्ण दर एकल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप
U9110C-D 10G फुल रेट है, सिंगल मोड/मल्टी-मोड ऑप्टिकल ऑसिलोस्कोप का समर्थन करता है, यह उवेस्ट इंस्ट्रूमेंट द्वारा लॉन्च किया गया नवीनतम डिजिटल संचार विश्लेषण समाधान है।यह ऑप्टिकल संचार उपकरणों के निर्माण के लिए एक आदर्श माप उपकरण प्रदान करता है।
U9110C-D डीसीए माप के परिणाम न केवल कच्चे डेटा हैं, बल्कि समय और आयाम के साथ हिस्टोग्राम, मास्क परीक्षण, सांख्यिकीय परीक्षण आदि भी हैं।यह संचार संकेतक परीक्षण सेटिंग्स का एक सेट प्रदान करता है, जिसमें अंतराल अवधि, वृद्धि समय, गिरावट समय, क्रॉस प्रतिशत, विलुप्त होने का अनुपात, जिटर और आयाम माप शामिल हैं।इसमें SDH/SONET, गीगाबिट ईथरनेट के लिए मास्क परीक्षण और अन्य मानक एकल अनुपालन परीक्षण भी शामिल हैं।
निम्नलिखित 10G पूर्ण दर ऑप्टिकल नेत्रचित्र का मुख्य विवरण और विशेषताएं हैंः
1उच्च दर मापः उपकरण सामान्य 10 गीगाबिट ईथरनेट (10 जीबीई) और अन्य उच्च दर संचार प्रोटोकॉल सहित 10 जीबीपीएस पूर्ण दर ऑप्टिकल सिग्नल माप का समर्थन कर सकता है।
2नेत्र मानचित्र प्रदर्शनः ऑप्टिकल नेत्र मानचित्र नेत्र संकेतों के नेत्र मानचित्र को सटीक रूप से कैप्चर और प्रदर्शित करने के लिए उच्च गति नमूनाकरण और डेटा प्रसंस्करण प्रौद्योगिकी का उपयोग करता है।आंख का नक्शा खुली आंख के आकार के साथ ऑप्टिकल सिग्नल की संचरण गुणवत्ता प्रदर्शित करता है।उपयोगकर्ता नेत्र मानचित्र की खुलने की डिग्री और झटके का निरीक्षण करके संकेत की स्थिरता और संचरण प्रदर्शन का मूल्यांकन कर सकते हैं.
विनिर्देश
| मॉडल | U9110C-D |
| मानक दर | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
| माप सटीकता मास्क मार्जिन (मार्जिन) | ±3 % |
| प्रदर्शित विशेषताएं छवि संकल्प | 1024×768 पिक्सेल |
| डिजिटल माप प्रणाली | समर्थन 1 ऑप्टिकल चैनल माप, प्रति सेकंड 3 बार वैकल्पिक माप ताज़ा |
| सिग्नल अधिग्रहण मोड | नमूनाकरण (सामान्य), लिफाफा, औसत |
| आरएमएसशोर | 0.25mV |
| नमूनाकरण चैनलों की संख्या | 4: 10G कम गति एकल-मोड/मल्टी-मोड, 10G उच्च गति एकल-मोड/मल्टी-मोड |
| ऊर्ध्वाधर प्रणाली रूपांतरण समय | नमूनाकरण चैनलों की संख्या के आधार पर |
| ऊर्ध्वाधर संकल्प | 14 बिट्स |
| आरएमएस शोर (अधिकतम) | 0.5mV |
| क्षैतिज प्रणाली वेवफॉर्म ज़ूम इन और ज़ूम आउट अवलोकन समय आधार | 0.5ps/div से 1ms/div तक |
| समय अंतराल की सटीकता (जिटर मोड) | 0.25ps |
| ट्रिगर प्रणाली बाहरी घड़ी स्रोत | 100mV,155~2500MHz |
| ट्रिगर स्तर सीमा | ±1.0V |
| ट्रिगर इनपुट रेंज | ±1.5V |
| ट्रिगर कटऑफ | ±1.5V:5ms ~ 100ms अनुकूलन |
| संचार, नेटवर्क प्रबंधन इंटरफेस | RJ45; 10/100Mbps ईथरनेट का समर्थन करें |
| पावर (बाहरी पावर एडाप्टर) | 50 हर्ट्ज, 5 वी, 3 ए, 6 वाट |
| परिवेश का तापमान, सापेक्ष आर्द्रता ऑपरेशन | तापमान-20 से ~50°C, आर्द्रता 20% से ~80% |
| भंडारण | तापमान-40°C से +85°C तक,आर्द्रता5% से 90% तक |
| आकार वजन | 235W×55H×255L (मिमी),<2Kg |
