उत्पाद विवरण:
|
| तरंग दैर्ध्य रेंज: | 1525.00 से 1568.00 एनएम | तरंग दैर्ध्य संकल्प: | दोपहर 1.0 बजे |
|---|---|---|---|
| ट्यूनिंग गति: | ≤ 2 एमएस प्रति चरण | शक्ति रैखिकता: | ± 0.3 डीबी |
| सापेक्ष शोर तीव्रता: | विशिष्ट मान -135 डीबी | संचार अंतरफलक: | यूएसबी/आरएस232 पोर्ट |
| प्रमुखता देना: | RS232 लेजर स्कैनिंग स्पेक्ट्रोमीटर,1568.00nm लेजर स्कैनिंग स्पेक्ट्रोमीटर |
||
1525.00 ~ 1568.00 एनएम के लिए लेजर स्कैनिंग स्पेक्ट्रोमीटर तरंग दैर्ध्य रेंज

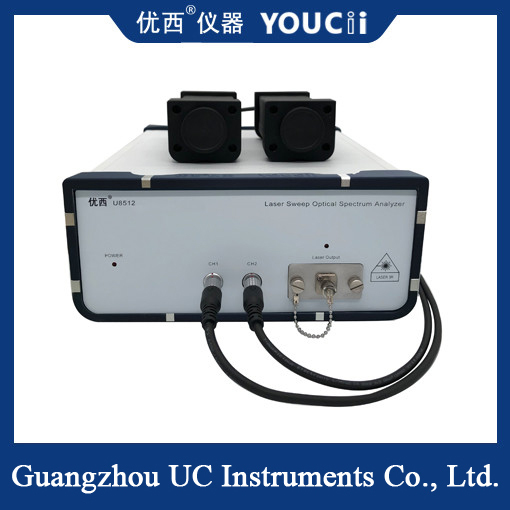

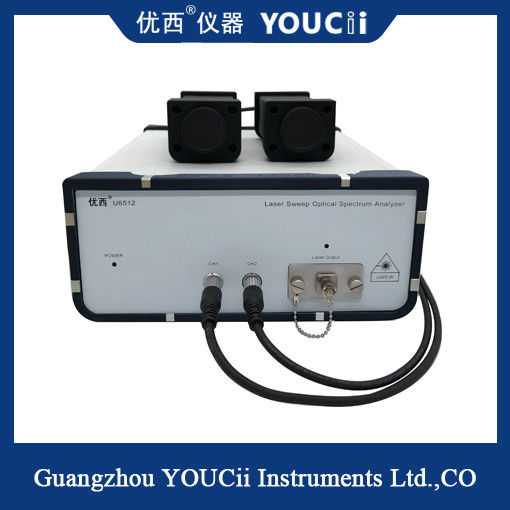

U8512 लेजर स्कैनिंग स्पेक्ट्रम विश्लेषक पीसी द्वारा नियंत्रित एक निष्क्रिय डिवाइस परीक्षण और स्पेक्ट्रम विश्लेषण प्रणाली है।इसका उपयोग मुख्य रूप से मोटे WDM घटकों, उच्च-घनत्व वाले WDM घटकों, इंटरलीवर, AWG, WSS, OPM, DPSK घटकों और अन्य सामान्य ऑप्टिकल फाइबर ऑप्टिकल माप और अनुप्रयोग के लिए किया जाता है।ट्यून करने योग्य लेजर प्रकाश स्रोत को सिस्टम में एकीकृत किया गया है, और ऑप्टिकल पावर मीटर के साथ, यह उच्च तरंग दैर्ध्य सटीकता और तेज़ स्कैनिंग फ़ंक्शन के साथ एक ट्यून करने योग्य लेजर प्रकाश स्रोत परीक्षण प्रणाली प्लेटफ़ॉर्म हो सकता है।
विनिर्देश
|
नमूना |
यू8512सी+यू88201 |
|
समायोज्य लेजर प्रकाश स्रोत |
|
|
तरंग दैर्ध्य रेंज |
1525.00 ~ 1568.00 एनएम |
|
बिजली उत्पादन |
13 डीबीएम |
|
तरंग दैर्ध्य संकल्प |
दोपहर 1.0 बजे |
|
पूर्ण तरंग दैर्ध्य सटीकता |
±रात 10 बजे, टाइप।±शाम 5 बजे |
|
सापेक्ष तरंग दैर्ध्य सटीकता |
± शाम 5 बजे, टाइप।±दोपहर 2 बजे |
|
तरंग दैर्ध्य पुनरावृत्ति |
± 3 अपराह्न, टाइप।± दोपहर 1 बजे |
|
तरंग दैर्ध्य स्थिरता |
±5 अपराह्न (प्रकार, स्थिर तापमान पर 24 घंटे) |
|
ट्यूनिंग गति |
≤ प्रति चरण 2 एमएस |
|
शक्ति स्थिरता |
±0.005dB (15 मिनट) ±0.05 dB (24 घंटे) |
|
शक्ति पुनरावृत्ति |
± 0.05 डीबी |
|
शक्ति रैखिकता |
± 0.3 डीबी |
|
शक्ति समतलता |
0.3 डीबी;सामान्य मान 0.05dB है. |
|
एज मोड अस्वीकृति दर |
≥ 40 डीबीएम |
|
सापेक्ष शोर तीव्रता |
विशिष्ट मूल्य-135 डीबी |
|
ऑप्टिकल पावर मीटर |
|
|
तरंग दैर्ध्य रेंज |
850 एनएम से 1625 एनएम |
|
शक्ति माप सीमा |
+5 डीबीएम से -85 डीबीएम |
|
शक्ति सटीकता |
< ± 4% |
|
शक्ति पुनरावृत्ति |
<0.1 डीबी |
|
स्कैनिंग फ़ंक्शन: DWDM/आइसोलेटर/GFF डिवाइस स्कैनिंग सॉफ़्टवेयर से सुसज्जित |
|
|
स्कैनिंग मोड |
तेजी से ट्यून करने योग्य लेजर स्पेक्ट्रल स्कैनिंग |
|
संकल्प |
दोपहर 1 बजे |
|
शुद्धता |
शाम 5 बजे |
|
शक्ति प्रदर्शन |
चरम शक्ति प्रदर्शन |
|
केंद्र तरंग दैर्ध्य फ़ंक्शन |
केंद्र तरंग दैर्ध्य और 3 डीबी बैंडविड्थ डिस्प्ले |
|
संदर्भ समारोह |
संदर्भ मान परीक्षण |
|
बिजली अनुकूलक |
एसी 100 ~ 240 वी, 48 - 66 हर्ट्ज, 100 वीए अधिकतम। |
|
इंटरफ़ेस प्रदर्शित करें |
पीसी नियंत्रण इंटरफ़ेस |
|
ऑप्टिकल आउटपुट इंटरफ़ेस |
एफसी/पीसी कनेक्टर |
|
संचार इंटरफेस |
यूएसबी/आरएस232 पोर्ट |
|
भंडारण तापमान |
-40°C ~ +80°C |
|
परिचालन तापमान |
0°C ~ +45°C |
|
समग्र आयाम |
245 मिमी डब्ल्यू, 105 मिमी एच, 320 मिमी डी |
|
वज़न |
3.0 किग्रा |
