उत्पाद विवरण:
|
| ऑपरेशन वेवलेंथ रेंज: | ऑपरेशन वेवलेंथ रेंज | रिटर्न लॉस रेंज: | 0 ~ 60 डीबी |
|---|---|---|---|
| पूर्ण शक्ति सटीकता: | ± 0.2 डीबी | इंटरफेस: | RS232 |
| प्रचालन तापमान: | 0 ~ +40 ℃ | वज़न: | 3 किग्रा |
| प्रमुखता देना: | 60dB रिटर्न लॉस मीटर,रिटर्न लॉस मीटर डालें |
||
प्रकाश स्रोत बाहरी एकल प्रकाश स्रोत आउटलेट द्वारा हानि मीटर डालें/वापसी करें

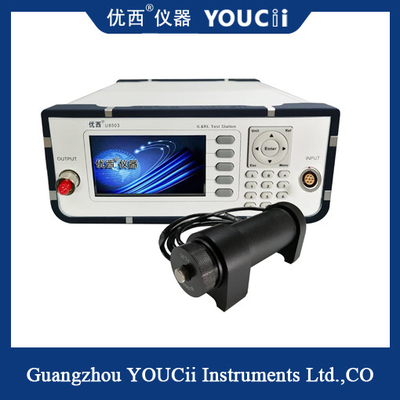

यू8503+यू82021इंसर्ट/रिटर्न लॉस मीटर और पावर मीटर रिटर्न लॉस, इंसर्शन लॉस और पावर के सुविधाजनक माप के लिए एक कॉम्पैक्ट, डायरेक्ट डिस्प्ले उपकरण है।एकल आउटपुट पोर्ट के साथ, मीटर का उपयोग करना बहुत आसान है और फाइबर केबल जम्पर निर्माताओं के लिए आदर्श है।
यू8503+यू82021लाइट सोर्स एक्सटर्नल द्वारा इन्सर्ट/रिटर्न लॉस मीटर है।आउटपुट पोर्ट पर एफसी/एपीसी अल्ट्रा-लो बैक रिफ्लेक्शन कनेक्टर का एकीकरण, रिटर्न लॉस माप सीमा से समझौता किए बिना विभिन्न कनेक्टर प्रकारों के साथ माप को समायोजित करने के लिए हाइब्रिड जंपर्स के उपयोग को सक्षम बनाता है।जब परीक्षण के तहत एक उपकरण (डीयूटी) जम्पर से जुड़ा होता है और डीयूटी आउटपुट समाप्त हो जाता है, तो डीयूटी का रिटर्न लॉस प्रदर्शित किया जाएगा।
विनिर्देश
| नमूना # | यू8503+यू82021 |
| सेंसर तत्व | InGaAs |
| ऑपरेशन वेवलेंथ रेंज |
बाहरी प्रकाश स्रोत पर निर्भर करता है |
| बिजली रेंज | + 5 ~ -70 डीबीएम |
| वापसी हानि सीमा | 0~60 डीबी |
| अनुप्रयोग फाइबर प्रकार | मानक एस.एम |
| सापेक्ष सटीकता - वापसी हानि | ± 0.4 डीबी |
| पूर्ण शक्ति सटीकता | ± 0.2 डीबी |
| सापेक्ष सटीकता - सम्मिलन हानि | <0.02 डीबी विशिष्ट |
| इंटरफेस | आरएस232 |
| शक्ति | 100 ~ 240 वी ए.सी |
| प्रचालन तापमान | 0～ +40℃ |
| भंडारण तापमान | -30～+80℃ |
| पुनर्अंशांकन अवधि | 2 साल |
| DIMENSIONS | 245 मिमी डब्ल्यू × 105 मिमी एच × 320 मिमी डी |
| वज़न | 3.5 किग्रा |
रिटर्न लॉस क्या है?
जब कोई ऑप्टिकल फाइबर सिग्नल किसी ऑप्टिकल डिवाइस घटक (जैसे कि ऑप्टिकल फाइबर कनेक्टर) में प्रवेश करता है या छोड़ता है, तो असंततता और प्रतिबाधा बेमेल के परिणामस्वरूप परावर्तित या प्रतिध्वनि, परावर्तित या वापस सिग्नल पावर लॉस होगा, यानी रिटर्न लॉस, रिटर्न लॉस (आरएल) .जब ऑप्टिकल लिंक को नुकसान का सामना करना पड़ता है तो इंसर्शन लॉस परिणामी सिग्नल वैल्यू का माप होता है, जबकि रिटर्न लॉस प्रतिबिंबित सिग्नल लॉस वैल्यू का माप होता है जब ऑप्टिकल लिंक घटक एक्सेस का सामना करता है।
गणना सूत्र: RL=-10 lg (P0/P1), P0 प्रतिबिंबित ऑप्टिकल पावर को इंगित करता है, P1 इनपुट ऑप्टिकल पावर को इंगित करता है।
रिटर्न लॉस वैल्यू डीबी में व्यक्त किया जाता है और आमतौर पर नकारात्मक होता है, इसलिए रिटर्न लॉस वैल्यू जितना बड़ा होगा, उतना ही बेहतर होगा, विशिष्ट विनिर्देश -15 से -60 डीबी तक होंगे।उद्योग मानकों के अनुसार, अल्ट्रा पीसी पॉलिश फाइबर ऑप्टिक कनेक्टर का रिटर्न लॉस 50dB से अधिक होना चाहिए, और तिरछी पॉलिश का रिटर्न लॉस आमतौर पर 60dB से अधिक होना चाहिए।पीसी प्रकार 40dB से अधिक होना चाहिए.मल्टीमोड फाइबर के लिए, सामान्य आरएल मान 20 और 40 डीबी के बीच है।
